6 Монтаж

Справочное руководство по монтажу

(A)RXP20~35L2V1B + RXF20~35A2V1B

Серия сплит-систем с хладагентом R32

4P513661-2 – 2017.11

>250

>300

>100

(mm)

a Максимальная высота снежного покрова

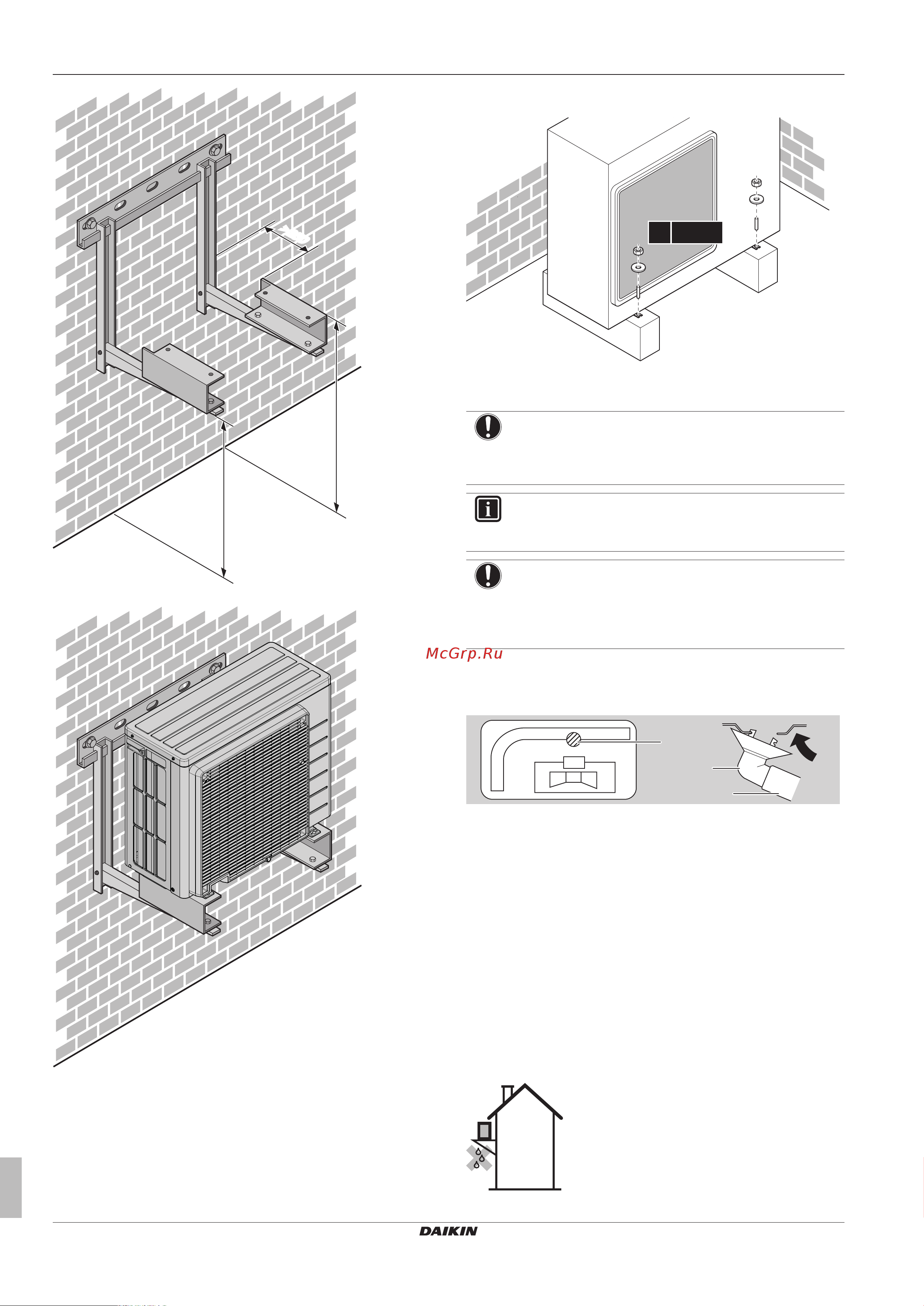

6.3.4 Установка наружного блока

4× M8/M10

6.3.5 Обустройство дренажа

ПРИМЕЧАНИЕ

Если блок эксплуатируется в условиях холодного

климата, необходимо принять меры ВО ИЗБЕЖАНИЕ

замерзания откачиваемого конденсата.

ИНФОРМАЦИЯ

По поводу информации о доступных опциях обратитесь

к своему дилеру.

ПРИМЕЧАНИЕ

Обеспечьте зазор под блоком не менее 300мм. Кроме

того, убедитесь в том, что блок расположен как

минимум на 100 мм выше предполагаемой

поверхности снежного покрова.

1 Используйте сливную пробку.

2 Используйте шланг Ø16 мм (приобретается по месту

установки).

a Сливное отверстие

b Нижняя рама

c Сливная пробка

d Шланг (приобретается по месту установки)

▪ Проследите за тем, чтобы водяной конденсат удалялся

надлежащим образом.

▪ Во избежание образования наледи установите блок на опоре,

обеспечивающей надлежащий слив.

▪ Для отвода воды от блока проложите вокруг его опоры

дренажную канавку.

▪ НЕ допускайте слив воды на тротуары во избежание

гололедицы во время заморозков.

▪ Если блок монтируется на раме, установите

водонепроницаемый поддон на расстоянии не более 150 мм

от днища блока во избежание просачивания воды в блок, а

также каплеобразования (см. рисунок ниже).
