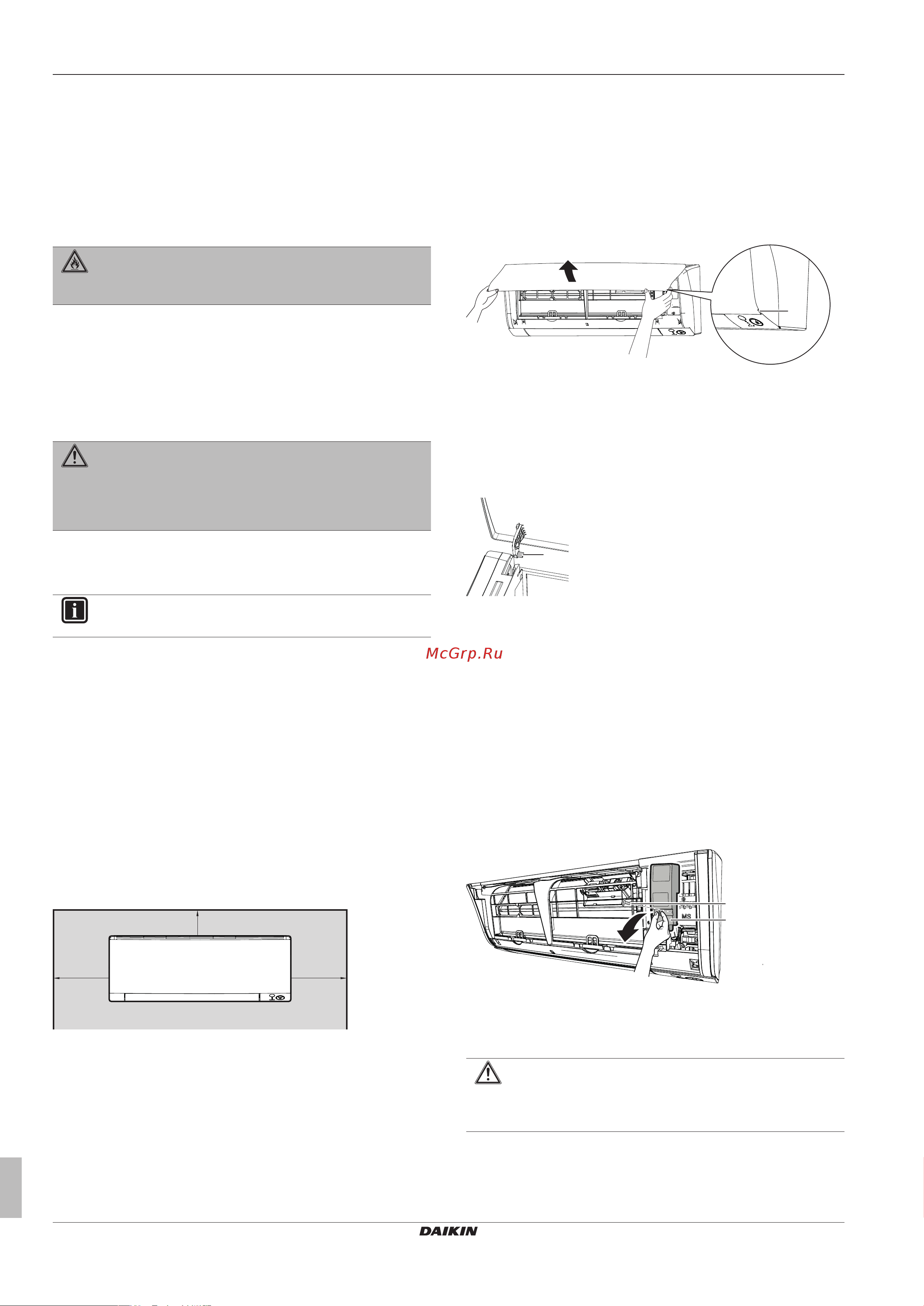

3 Справочная информация о блоках
Руководство по монтажу
4
CTXM15+ATXM20~50+FTXM20~71N2V1B
Комнатный кондиционер производства компании Daikin
3P482320-8K – 2018.09
g Сухой элемент питания (щелочная батарейка
AAA.LR03) для интерфейса пользователя
h Держатель пользовательского интерфейса
i Пользовательский интерфейс
j Монтажная пластина
3 Справочная информация о
блоках
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
4 Подготовка
4.1 Как подготовить место
установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
4.1.1 Требования к месту установки
внутреннего блока
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
▪ Воздухоток. Проследите за тем, чтобы воздухоток не был
перекрыт.
▪ Дренаж. Проследите за свободным отводом водяного
конденсата.
▪ Настенный монтаж. Если температура у стены превышает
30°C, а относительная влажность — 80%, либо если свежий
воздух засасывается в стенной воздуховод, необходима
дополнительная изоляция (полиэтиленовый пенопласт
толщиной не менее 10мм).
▪ Прочность стены. Убедитесь в достаточной прочности стены
или пола, чтобы выдержать вес блока. Если есть сомнения,
укрепите стену или пол перед установкой блока.
▪ Расположение. Блок устанавливается на высоте не менее
1,8 м от пола с учетом приведенных ниже требований к
расстоянию от стен и потолка:
≥50 ≥50
≥30
(mm)
5 Монтаж
5.1 Открывание внутреннего блока
5.1.1 Как снять лицевую панель
1 Возьмитесь за лицевую панель, удерживая ее за выступы с
обеих сторон.
a
a Выступы панели
2 Снимите лицевую панель, сдвигая ее влево или вправо и
подтягивая к себе.
Результат: Высвобождается стержень лицевой панели с 1
стороны.
3 Таким же образом высвободите стержень лицевой панели с
другой стороны.
a
a Стержень лицевой панели
5.1.2 Как установить лицевую панель на
место
1 Поместите лицевую панель на место. Совместив стержни с
гнездами, вставьте их туда до упора.
2 Не торопясь, закройте лицевую панель, нажимая на нее по
бокам и посередине.
5.1.3 Чтобы открыть сервисную крышку
1 Выверните 1 винт из сервисной крышки.
2 Снимите сервисную крышку с блока, потянув за нее в
горизонтальном направлении.
a
b
a Винт сервисной крышки
b Сервисная крышка
5.1.4 Как снять переднюю решетку
ПРЕДОСТЕРЕЖЕНИЕ
При установке, техническом и ином обслуживании
системы надевайте средства индивидуальной защиты
(перчатки, очки,…).
1 Уберите лицевую панель, чтобы снять воздушный фильтр.
2 Отверните 2 (класса 15~42) или 3 винта (класса 50~71) на
передней решетке.
