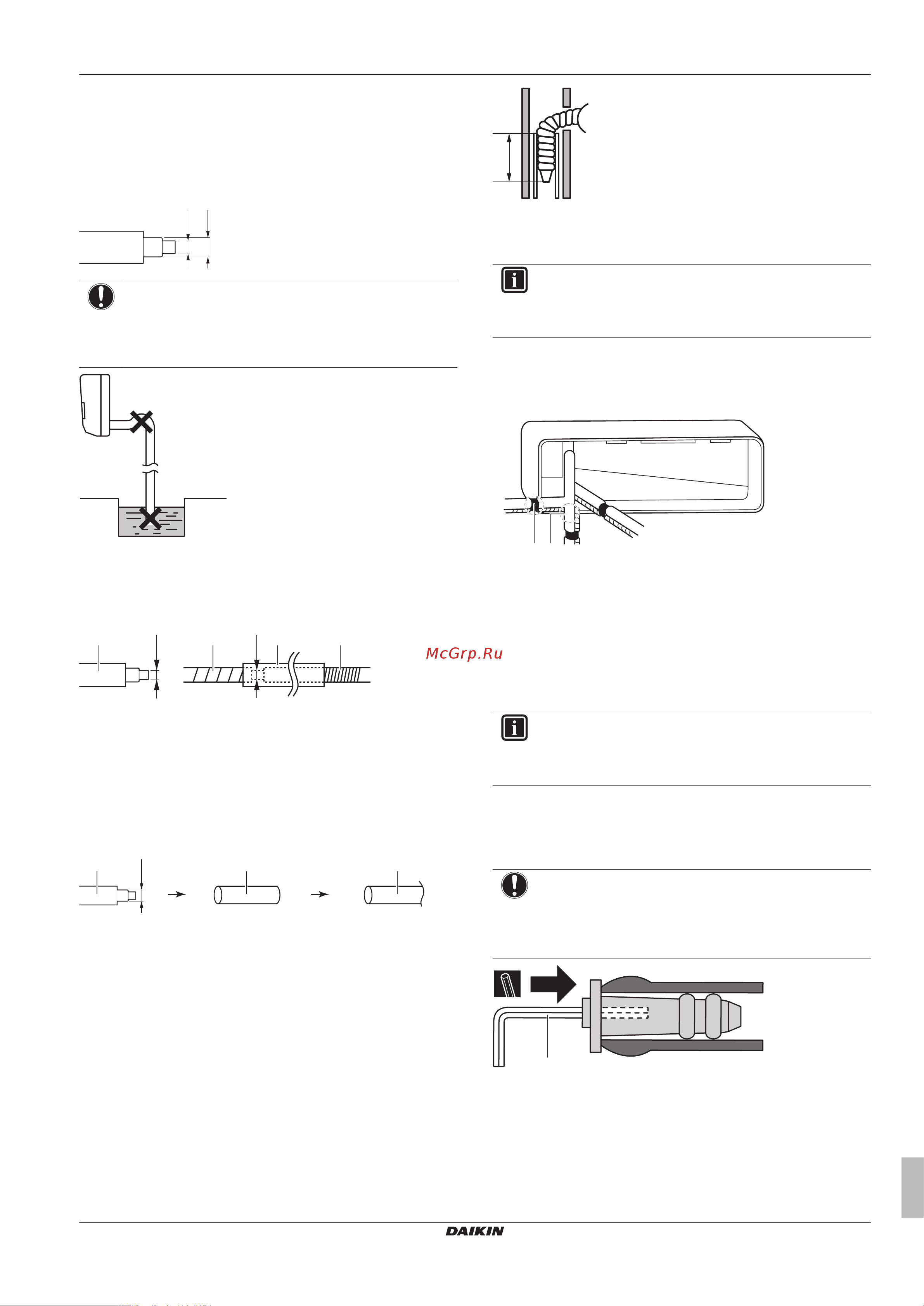

5 Монтаж
Руководство по монтажу
7
CTXM15+ATXM20~50+FTXM20~71N2V1B
Комнатный кондиционер производства компании Daikin
3P482320-8K – 2018.09
Общие правила
▪ Длина трубопровода. Сливной трубопровод должен быть
как можно короче.
▪ Размер трубок. Если требуется удлинение дренажного
шланга или заделка дренажных труб, используйте детали,
соответствующие переднему концу шланга.
Ø16
Ø18
ПРИМЕЧАНИЕ
▪ Сливной шланг прокладывается с уклоном вниз.
▪ Ловушки НЕ допускаются.
▪ НЕ опускайте конец шланга в воду.
▪ Удлинение сливного шланга. Удлинить сливной шланг
можно с помощью шланга Ø16мм, который приобретается по
месту монтажа оборудования. НЕ забудьте поместить в
термоизолирующую трубку отрезок наращенного шланга,
проложенный в помещении.
a
a
b c
Ø16
Ø16
a Сливной шланг, входящий в комплектацию внутреннего
блока
b Термоизолирующая трубка (приобретается по месту
установки)
c Удлинитель сливного шланга
▪ Трубка из жесткого поливинилхлорида. Если трубка из
жесткого поливинилхлорида (номиналом Ø13 мм)
подсоединяется напрямую к сливному шлангу как трубка для
заделки, используйте сливной патрубок (номиналом Ø13мм),
который приобретается по месту установки.
a b c
Ø18
a Сливной шланг, входящий в комплектацию внутреннего
блока
b Сливной патрубок номиналом Ø13мм (приобретается
по месту установки)
c Трубка из жесткого поливинилхлорида (приобретается
по месту установки)
▪ Конденсация. Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
1 Вставьте сливной шланг в сливную трубку, как показано на
рисунке ниже, следя за тем, чтобы шланг НЕЛЬЗЯ было бы
вытянуть из сливной трубки.
≥50
mm
Подсоединение трубопровода справа, справа
сзади или справа снизу
ИНФОРМАЦИЯ
Заводское подсоединение трубопровода выполнено
справа. Чтобы подсоединить трубопровод слева,
сначала отсоедините его с правой стороны.
1 Прикрепите сливной шланг виниловой клейкой лентой к
трубкам для хладагента снизу.
2 Оберните сливной шланг и трубки для хладагента вместе
изоляционной лентой.
A
B
C
a
b
A Подсоединение трубопровода справа
B Подсоединение трубопровода справа снизу
C Подсоединение трубопровода справа сзади
a При подсоединении справа снимите крышку с этого
отверстия под трубопровод.
b При подсоединении справа снизу снимите крышку с
этого отверстия под трубопровод.
Подсоединение трубопровода слева, слева
сзади или слева снизу
ИНФОРМАЦИЯ
Заводское подсоединение трубопровода выполнено
справа. Чтобы подсоединить трубопровод слева,
сначала отсоедините его с правой стороны.
1 Вывернув винт крепления изоляции с правой стороны,
снимите сливной шланг.
2 Сняв сливную пробку с левой стороны, установите ее
справа.
ПРИМЕЧАНИЕ
НЕ пользуйтесь смазочным маслом (используемым в
контуре циркуляции хладагента), вставляя пробку в
сливное отверстие. Масло может испортить пробку, что
чревато протечкой.
a
a Шестигранный ключ на 4мм
3 Вставьте сливной шланг с левой стороны, не забывая
закрепить его крепежным винтом во избежание протечки
воды.
