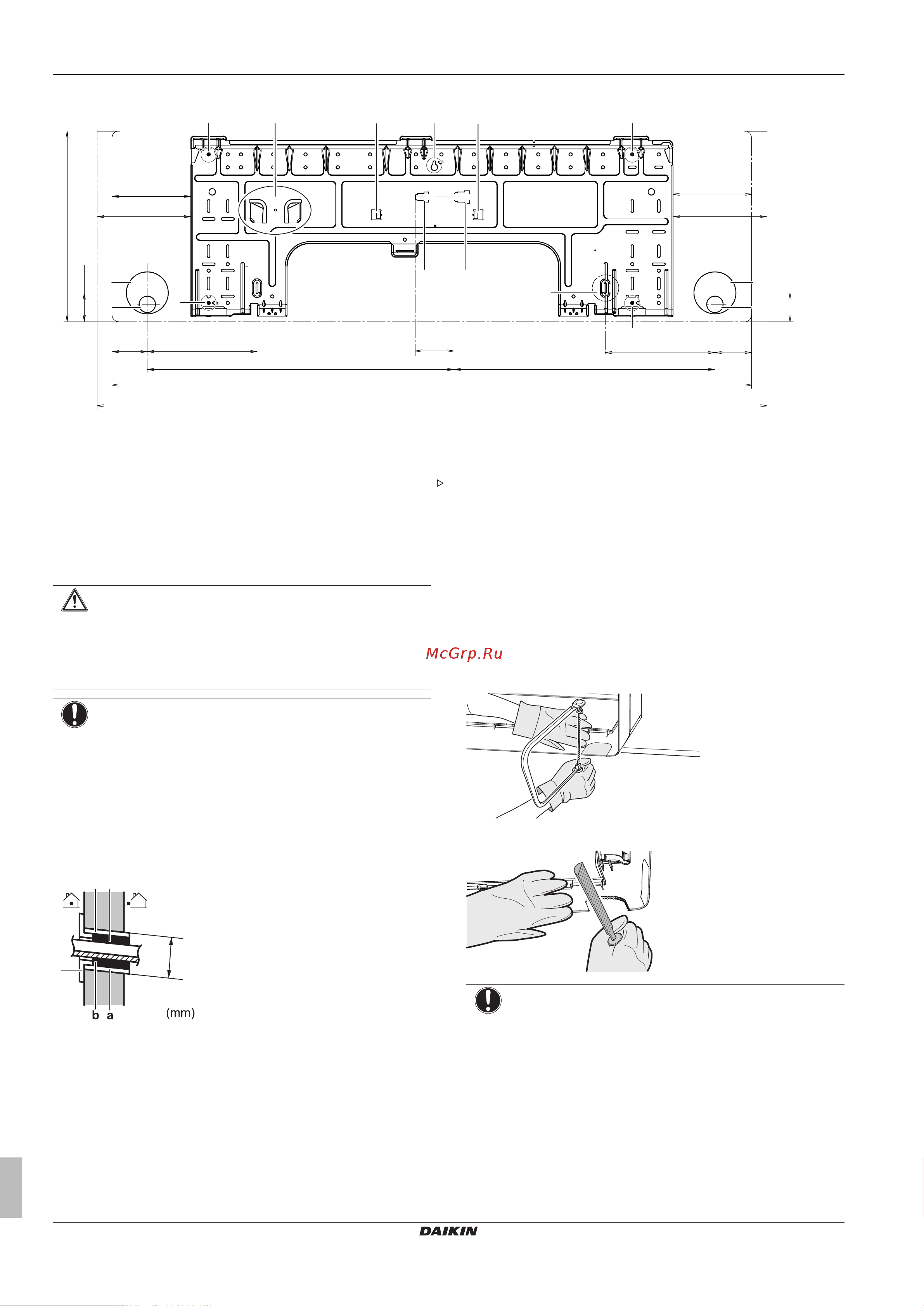

5 Монтаж
Руководство по монтажу
6
CTXM15+ATXM20~50+FTXM20~71N2V1B
Комнатный кондиционер производства компании Daikin
3P482320-8K – 2018.09
Классы 50~71:
A
990
1040
300
170
60
170
52
52
122
126.5
48
60
435
447
PIPING HOLE
CENTER:170mm
TO THE LEFT
PIPING HOLE
CENTER:170mm
TO THE LEFT
(mm)
A
142 151.5
PIPING HOLE
CENTER:170mm
TO THE LEFT
PIPING HOLE
CENTER:170mm
TO THE LEFT
e
i
j
d
e
d
b
a
c
a
c
a
a
gh
f
a
a Рекомендуемые точки крепления монтажной пластины
b Карман для крышки отверстия под трубопровод
c Выступы для размещения спиртового уровня
d Сквозное отверстие в стене:
e Положение сливного отверстия
f Положение конца рулетки, совмещенного со со значком « »
g Конец трубопровода газообразного хладагента
h Конец трубопровода жидкого хладагента
i Габариты сзади
j Габариты спереди
5.2.2 Чтобы просверлить отверстие в стене
ПРЕДОСТЕРЕЖЕНИЕ
Если стена имеет металлическую раму или пластину,
используйте в сквозном отверстии заделываемую в
стену трубу и настенную крышку во избежание
перегрева, поражения электрическим током или
возгорания.
ПРИМЕЧАНИЕ
Загерметизируйте зазоры вокруг трубопроводов
уплотняющим материалом (приобретается по месту
монтажа) во избежание протечек воды.
1 Просверлите в стене сквозное отверстие диаметром 65мм
(классы 15~42) или 80 мм (классы 50~71) с уклоном вниз
наружу.
2 Вставьте в отверстие заделываемую в стену трубу.
3 Вставьте в трубу настенную крышку.
Ø65/80
a
b
c
a Заделываемая в стену труба
b Шпатлевка
c Заглушка отверстия в стене
4 По окончании прокладки трубопровода хладагента,
проводки и сливного трубопровода ОБЯЗАТЕЛЬНО
заполните зазор шпатлевкой.
5.2.3 Чтобы снять крышку отверстия под
трубопровод
Чтобы подсоединить трубопровод справа, справа снизу, слева
или слева снизу, НЕОБХОДИМО снять крышку отверстия под
трубопровод.
1 Срежьте лобзиком крышку отверстия под трубопровод с
внутренней стороны передней решетки.
2 Уберите со среза заусенцы полукруглым напильником.
ПРИМЕЧАНИЕ
Во избежание повреждения передней решетки НЕ
пользуйтесь кусачками, снимая крышку с отверстия под
трубопровод.
5.2.4 Обустройство дренажа
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к внутреннему блоку
▪ Проверить, нет ли протечек
