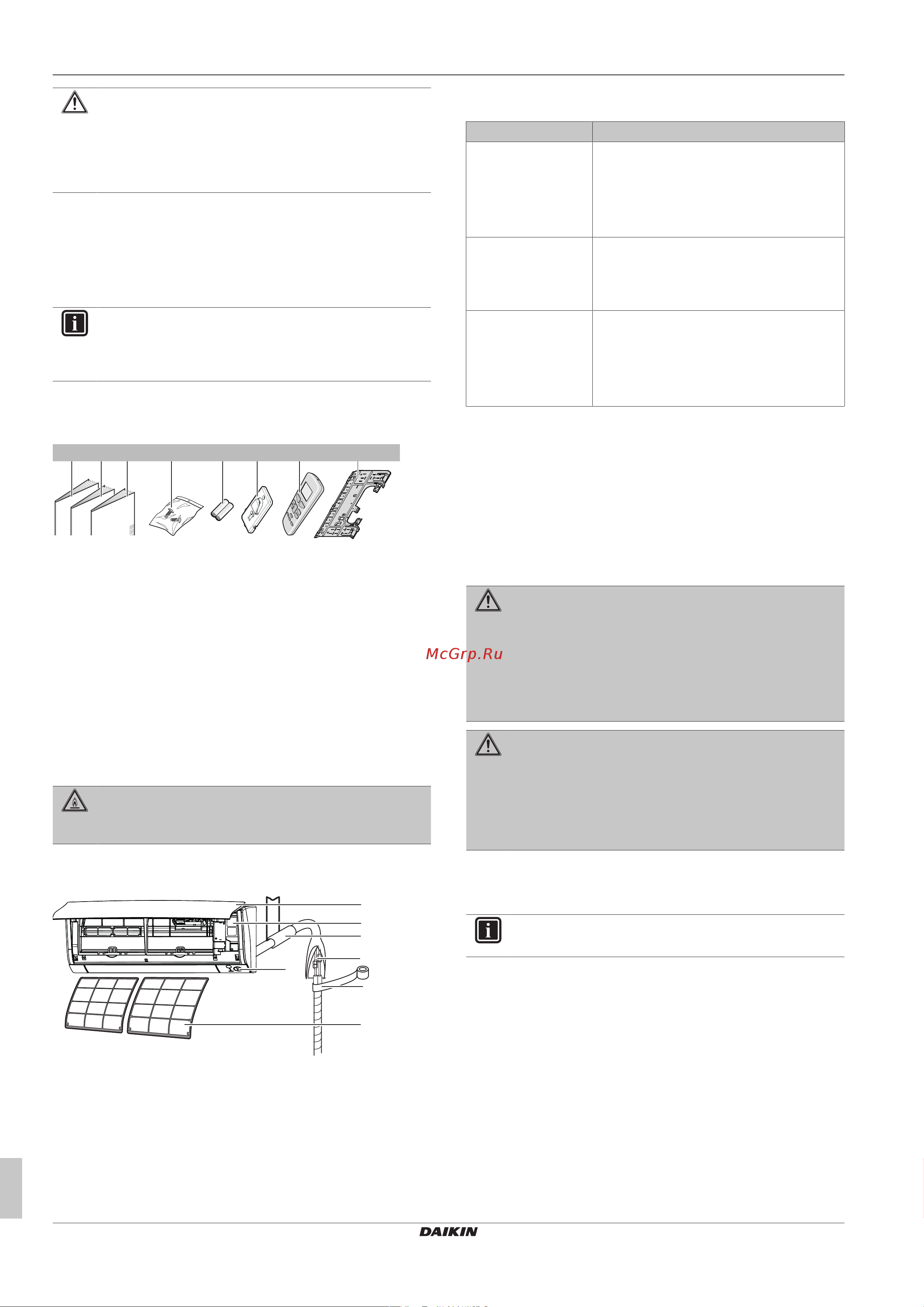

3 Информация о блоке
Руководство по монтажу
6
CTXF20~35C5V1B
Комнатные кондиционеры Daikin
3P519299-13V – 2020.08
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вставляйте пальцы, а также палки и другие
предметы в отверстия для забора и выпуска воздуха.
НЕ снимайте решетку вентилятора. Когда вентилятор
вращается на высокой скорости, это может привести к
травме.
3 Информация о блоке
3.1 Внутренний блок
ИНФОРМАЦИЯ
Иллюстрации приводятся далее для примера и могут в
той или иной мере НЕ соответствовать схеме вашей
системы.
3.1.1 Снятие аксессуаров с внутреннего
блока
2× 2×1× 1× 1× 1×
1× 1×
dba c e f
g h
a Руководство по монтажу
b Руководство по эксплуатации
c Общие правила техники безопасности
d Крепежный винт внутреннего блока (M4×12L). См.
параграф «8.3Чтобы зафиксировать блок на
монтажной пластине» [413].
e Сухой элемент питания (щелочная батарейка
AAA.LR03) для пользовательского интерфейса
f Держатель пользовательского интерфейса
g Пользовательский интерфейс
h Монтажная пластина
4 Справочная информация о
блоках
ПРЕДУПРЕЖДЕНИЕ: СЛАБО
ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
4.1 Компоновка системы
d
c
f
g
e
b
a
a Передняя крышка
b Сервисная крышка
c Замажьте щели в отверстиях для труб шпатлевкой
d Трубопровод хладагента, сливной шланг,
соединительный кабель
e Датчик «Умный глаз»
f Изоляционная лента
g Воздушные фильтры
4.2 Рабочий диапазон
Рабочий режим Рабочий диапазон
Охлаждение
(a)(b)
▪ Наружная температура: –10~46°C по
сухому термометру
▪ Температура в помещении: 18~32°Cпо
сухому термометру
▪ Влажность в помещении: ≤80%
Обогрев
(a)
▪ Наружная температура: –15~24°C по
сухому термометру
▪ Температура в помещении: 10~30°Cпо
сухому термометру
Осушка
(a)
▪ Наружная температура: –10~46°C по
сухому термометру
▪ Температура в помещении: 18~32°Cпо
сухому термометру
▪ Влажность в помещении: ≤80%
(a)
Если блок вышел за пределы рабочего диапазона, защитное
устройство должно прекратить работу системы.
(b)
Выход блока за пределы рабочего диапазона может привести
к образованию конденсата и выпадению капель воды.
5 Монтаж агрегата
5.1 Как подготовить место установки
ПРЕДУПРЕЖДЕНИЕ
При выполнении монтажа, сервисного и технического
обслуживания, а также ремонтных работ, необходимо
проследить за соблюдением инструкций Daikin и
требований действующего законодательства (напр.,
общегосударственных правил эксплуатации газового
оборудования). К указанным видам работ допускаются
только уполномоченный персонал.
ПРЕДУПРЕЖДЕНИЕ
Оборудование должно храниться в исключающем
возможность механических повреждений помещении с
надлежащей вентиляцией без непрерывно
работающих источников воспламенения (например,
открытый огонь, работающее газовое устройство или
электронагреватель).
5.1.1 Требования к месту установки
внутреннего блока
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
▪ Воздухоток. Проследите за тем, чтобы воздухоток не был
перекрыт.
▪ Дренаж. Проследите за свободным отводом водяного
конденсата.
▪ Настенный монтаж. Если температура у стены превышает
30°C, а относительная влажность — 80%, либо если свежий
воздух засасывается в стенной воздуховод, необходима
дополнительная изоляция (полиэтиленовый пенопласт
толщиной не менее 10мм).
▪ Прочность стены. Убедитесь в достаточной прочности стены
или пола, чтобы выдержать вес блока. Если есть сомнения,
укрепите стену или пол перед установкой блока.
