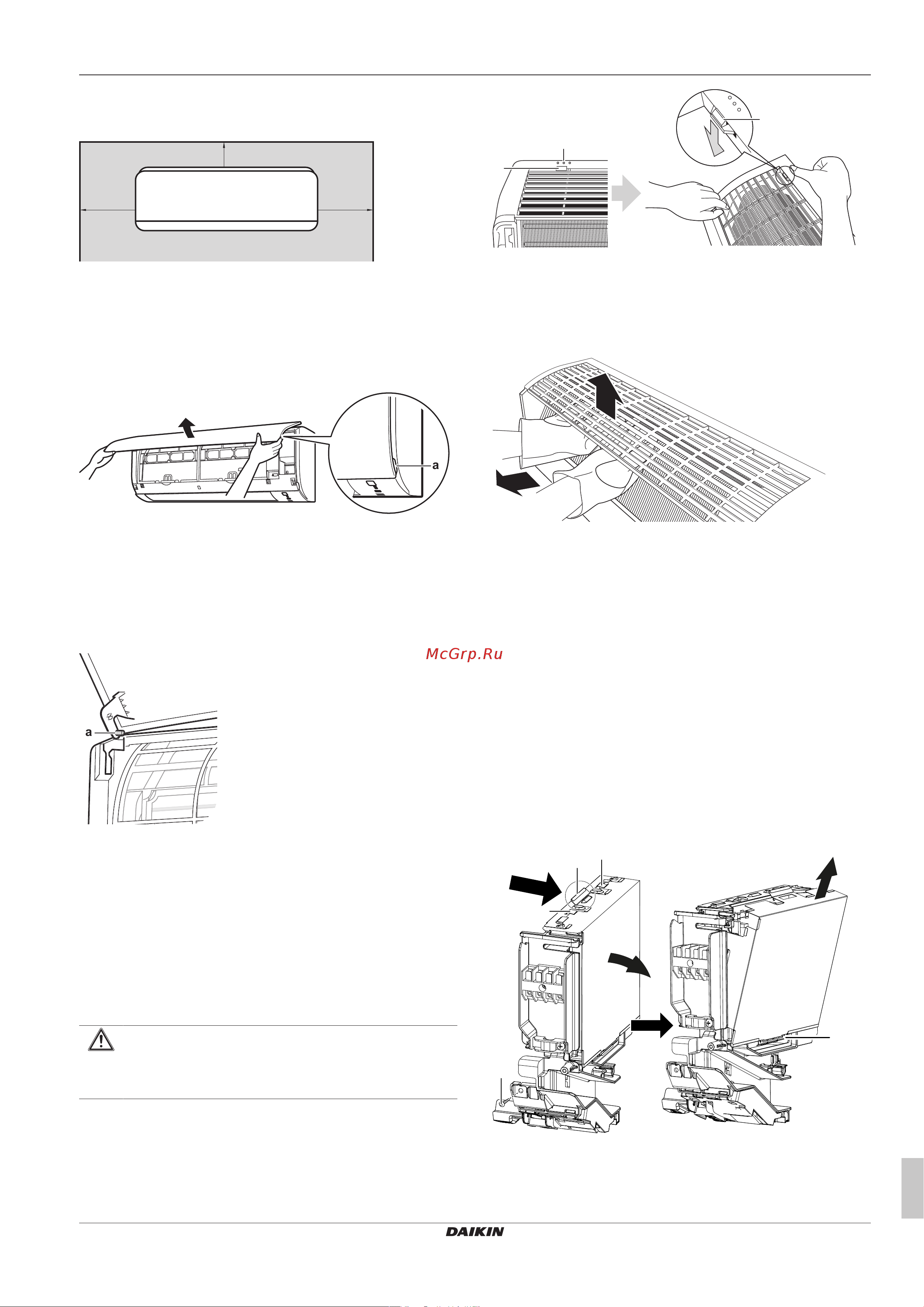

5 Монтаж агрегата
Руководство по монтажу
7
CTXF20~35C5V1B
Комнатные кондиционеры Daikin
3P519299-13V – 2020.08
▪ Расположение. Блок устанавливается на высоте не менее
1,8 м от пола с учетом приведенных ниже требований к
расстоянию от стен и потолка:
≥50 ≥50
≥30
(mm)
5.2 Открывание внутреннего блока
5.2.1 Как снять лицевую панель
1 Возьмитесь за лицевую панель, удерживая ее за выступы с
обеих сторон.
a
a Выступы панели
2 Снимите лицевую панель, сдвигая ее влево или вправо и
подтягивая к себе.
Результат: Высвобождается стержень лицевой панели с 1
стороны.
3 Таким же образом высвободите стержень лицевой панели с
другой стороны.
a
a Стержень лицевой панели
5.2.2 Как установить лицевую панель на
место
1 Поместите лицевую панель на место. Совместив стержни с
гнездами, вставьте их туда до упора.
2 Не торопясь, закройте лицевую панель, нажимая на нее по
бокам и посередине.
5.2.3 Как снять переднюю решетку
ПРЕДОСТЕРЕЖЕНИЕ
При установке, техническом и ином обслуживании
системы надевайте средства индивидуальной защиты
(перчатки, очки,…).
1 Уберите лицевую панель, чтобы снять воздушный фильтр.
2 Отверните 2 винта на передней решетке.
3 Нажмите на 3 верхних крючка, помеченных значком с 3
окружностями.
a
b
a
a Верхний крючок
b Значок с 3 окружностями
4 Прежде чем снимать переднюю решетку, рекомендуется
открыть воздушную заслонку.
5 Поддев переднюю решетку обеими руками посередине,
потяните ее на себя, толкая вверх.
1
2
5.2.4 Как установить переднюю решетку на
место
1 Установив переднюю решетку на место, прочно зацепите 3
верхних крючка.
2 Вверните 2 винта (класса 20~35) на передней решетке.
3 Установите на место воздушный фильтр и лицевую панель.
5.2.5 Как снять крышку с распределительной
коробки
1 Снимите переднюю решетку.
2 Выверните 1 винт из крышки распределительной коробки.
3 Откройте крышку распределительной коробки, потянув за
верхнюю выступающую часть крышки.
4 Высвободив снизу язычок, снимите крышку с
распределительной коробки.
a
a
c
b
a
1
3
2
a Язычок
b Верхняя выступающая часть крышки
распределительной коробки
c Винт
