11
Қазақ
Русский
Español
Italiano
Français
Deutsche
English

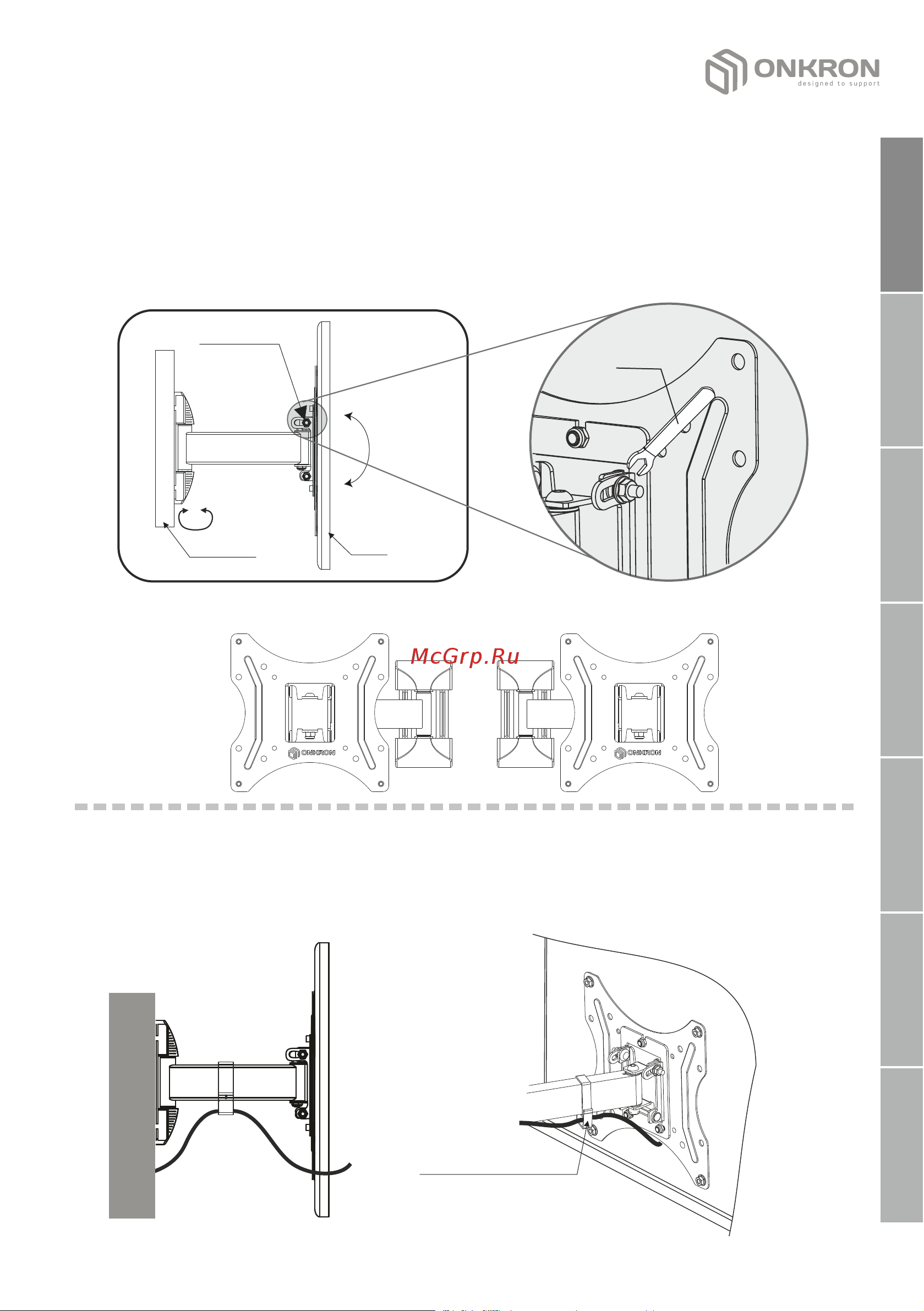

8. Cable management
• Route the wires into the bracket cable channel.
• Keep in mind that cables should hang a bit to provide smooth and
easy movement of the mount.
Wall
• Set desirable position of the mount.
• The mount features tilting -2° +12°. Loosen side nuts of the mount,
set desirable angle and tighten them again.
• Use key (K) from the kit.
Nut
TV
Wall
80°
-2°
+12°
K
• The mount features swiveling both sides up to 80°.
7. A
djustme
nts of the m
ount
Сable channel
