![ONKRON NP24 [21/64] Einstellung der halterungsposition](/img/pdf.png)
ONKRON NP24 [21/64] Einstellung der halterungsposition

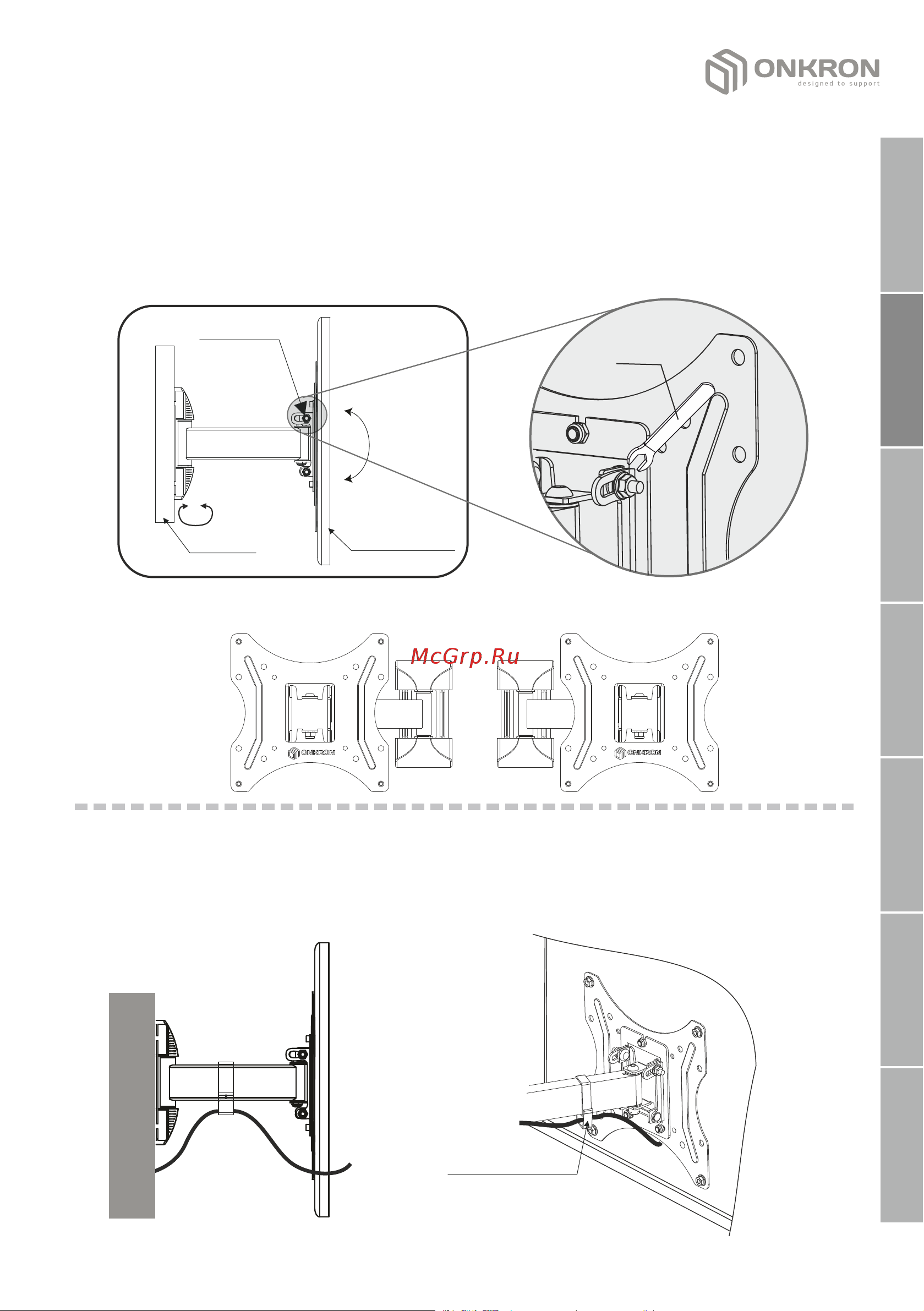

![ONKRON NP24 [21/64] Einstellung der halterungsposition](/views2/1770899/page21/bg15.png)
21
Қазақ
Русский
Español
Italiano
Français
Deutsche
English
8. Ver
legung
der
Drähten
• Verlegen Sie die Drähte in den Kabelkanal der Halterung.
• Um die Position des Bildschirms frei einstellen zu können, sollten die
Drähte ein wenig durchgehangen werden.
Wand
• Stellen Sie die gewünschte Position der Halterung ein.
• Die Halterung kann um -2° +12° geneigt werden, indem die Muttern
auf beiden Seiten der Halterung gelöst, die Neigung eingestellt und
wieder angezogen werden.
• Verwenden Sie den Schraubenschlüssel (K) aus dem Montagesatz.
80°
-2°
+12°
K
• Die Halterung kann nach links und rechts bis zu einem Winkel von
80° geschwenkt werden.
7.
Einste
ll
ung der Hal
terungspo
sit
io
n
Kabelkanal
Wand
Nuss
Fernsehgerät
