ONKRON NP24 [6/64] Concrete wall mounting
![ONKRON NP24 [6/64] Concrete wall mounting](/views2/1770899/page6/bg6.png)
6
IMPORTANT: Do not use the wrench (K) from the kit!
Қазақ
Русский
Español
Italiano
Français
Deutsche
English
• Drill holes using a Ø 8 mm (5/16") bit at
depth minimum 1.97” (50mm).

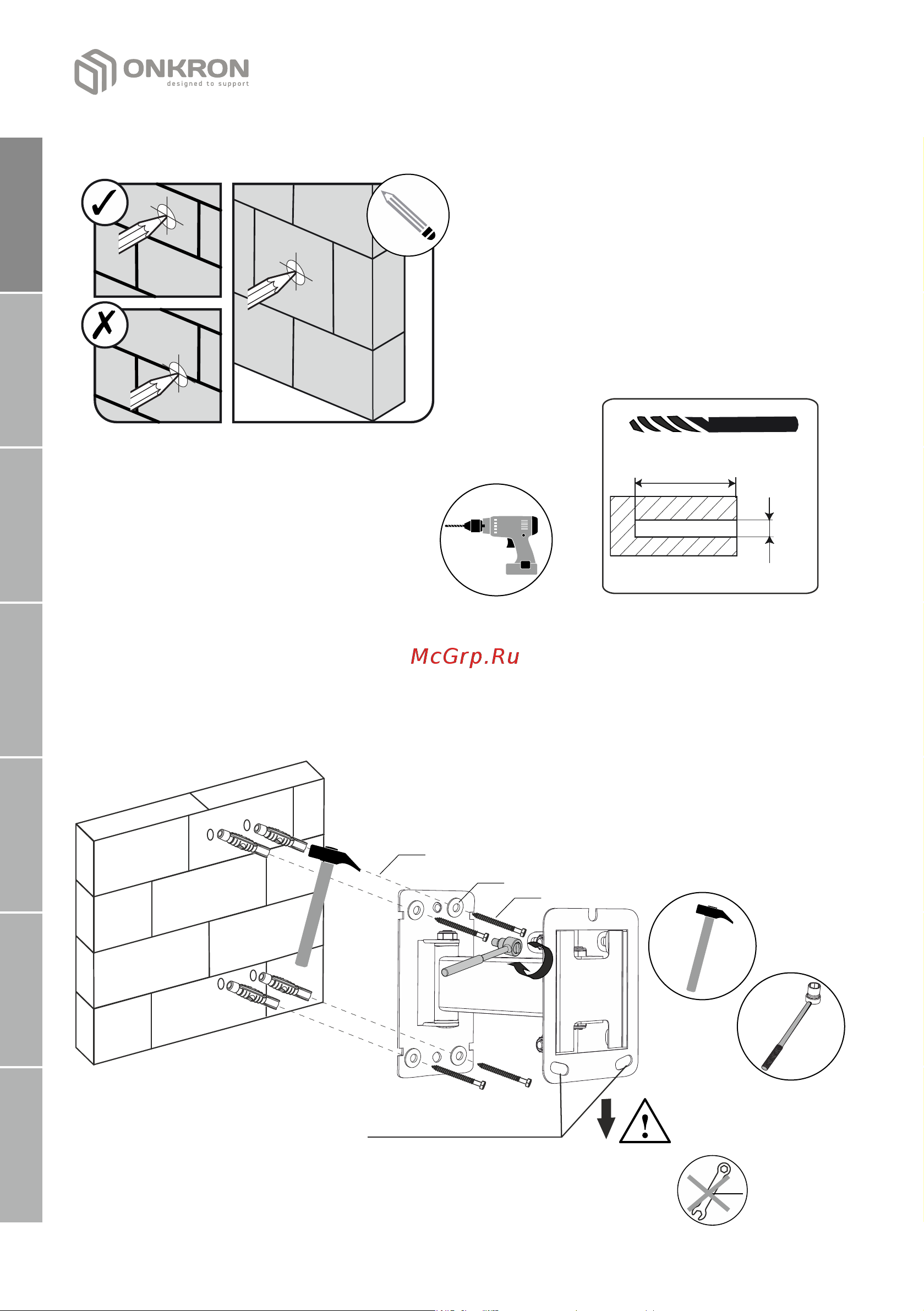

2.2 Concrete wall mounting
• Insert dowels (B) into the holes. Make sure that dowels are
completely in the wall. Tap them with a hammer.
• Put the mount at the wall; make sure closed mounting grooves are
located at the bottom.
A
B
C
• Install the base of the mount to
the wall using screws М6х50
(A) and washers (C).
K
min 50 mm
(1.97")
Ø8 mm
5/16"
Bottom of the mount
Сlosed mounting
grooves
• Put the base of the mount
in a desired position and
m a r k f o u r h o l e s fo r
screws.
• Put the mount aside.
