9

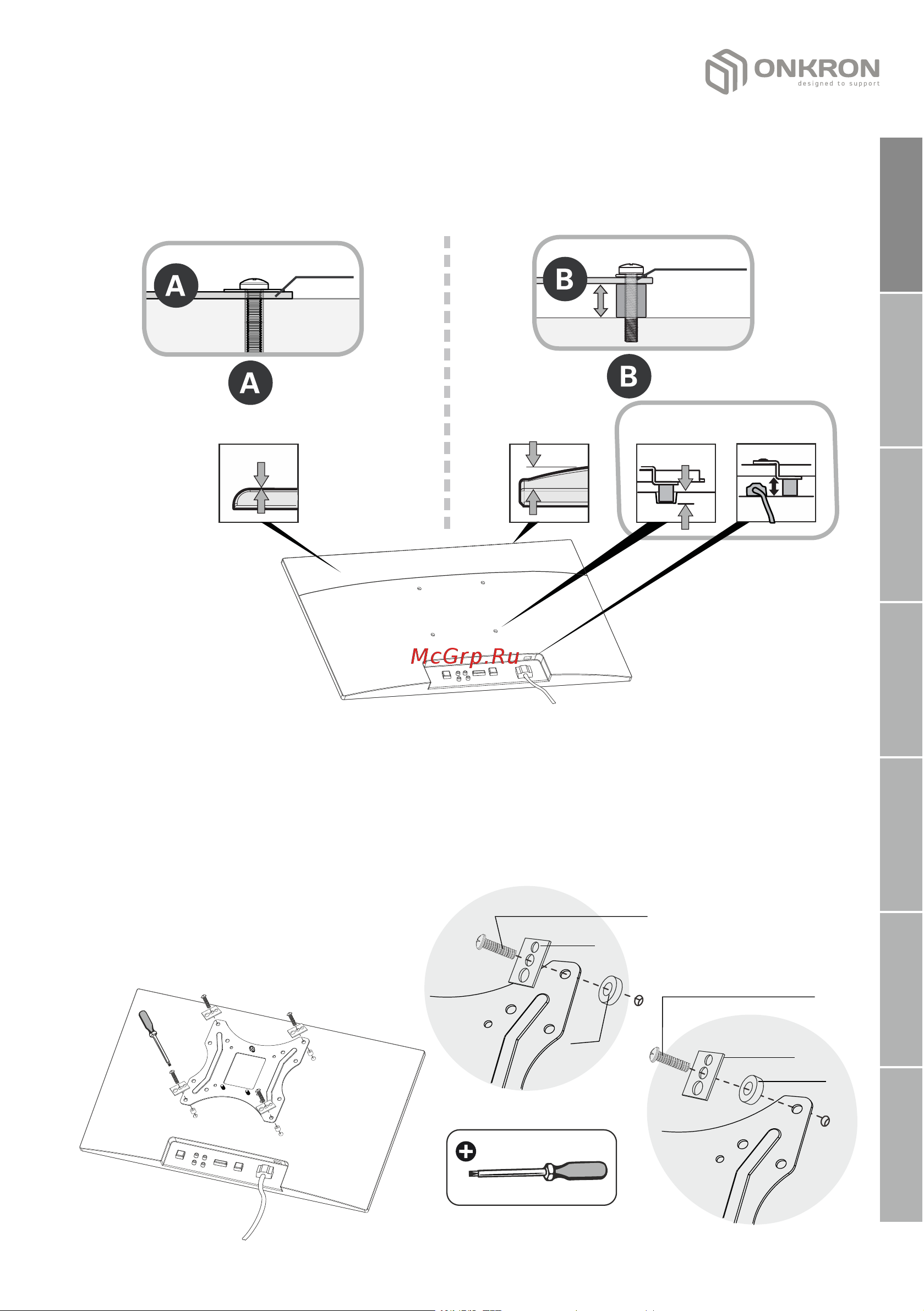

• A. Installation without spacers (flat back TVs).
• B. Installation with spacers (TVs with a rounded back panel or
integrated mounting holes).
VESA panel
Flat back TVs
(Spacers are not needed)
Integrated
mounting holes
Rounded back TVs
VESA panel
Cables
Қазақ
Русский
Español
Italiano
Français
Deutsche
English
• Put VESA panel on the back of your TV to match holes. Put spacers (I)
between TV and the panel use suitable bolts E / F / G / H / M8x50 if
necessary. Or you can put spacers (I) with washers (D) between bolts
and the panel.
• Use a screwdriver.
or
I
D
E/F/G/H/M8x50
D
I
E/F/G/H/M8x50
