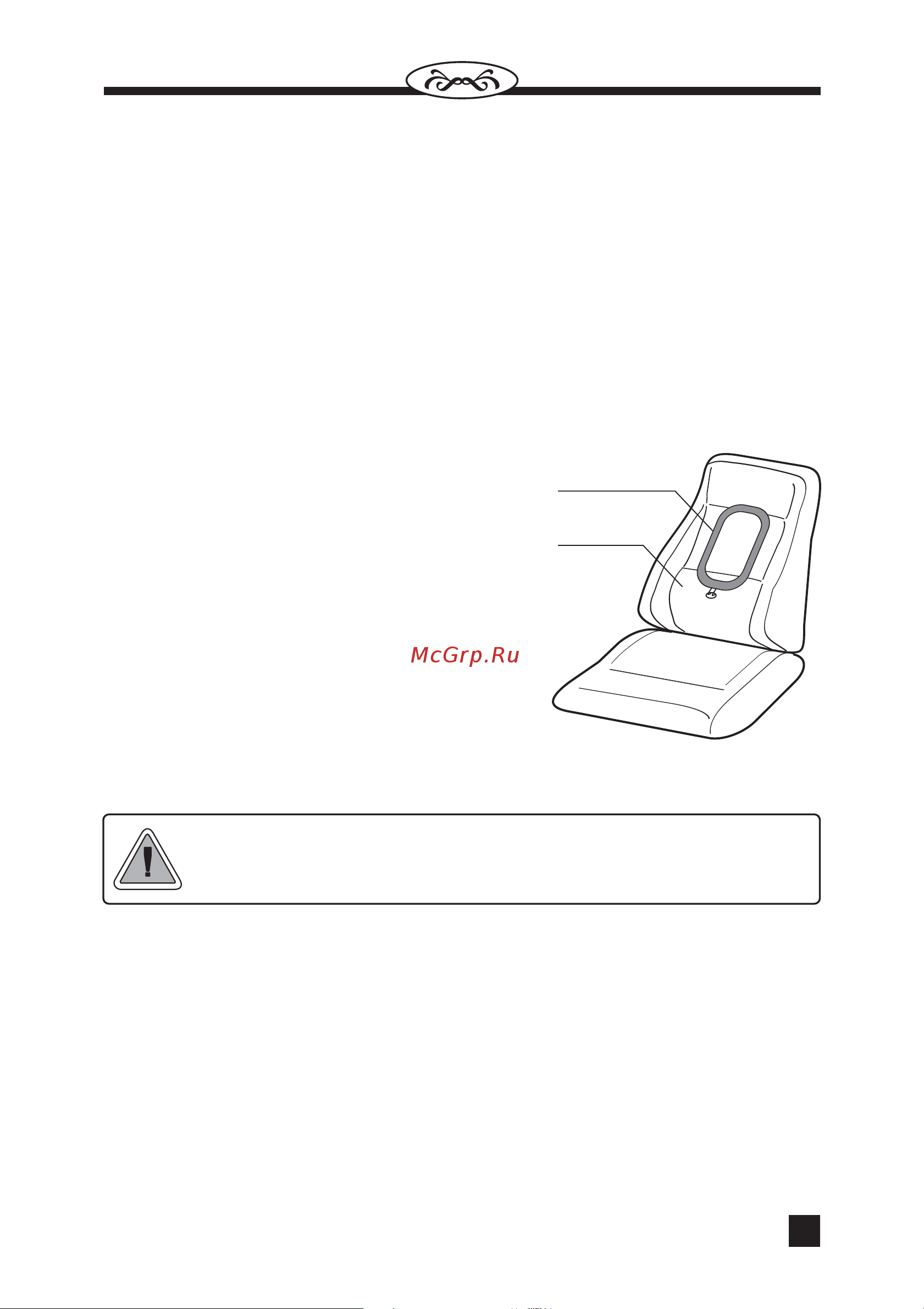

Установка рамочной антенны Перед установкой рамочной антенны в кресло особенно на автомобилях импортно го производства проверьте достаточность радиуса действия системы наложением и плотным прижатием антенны к спинке кресла В исключительных случаях воз можно уменьшение зоны распознавания обусловленное наличием непосредственно под обшивкой кресла большого количества металлических конструкций сеток реек моторов и т д В этом случае можно установить рамочную антенну в другое место например в дверь водителя Не разбирая дверь приложите антенну к обшив ке двери и проверьте дальность распознавания 1 Снимите кресло водителя с автомобиля снимите обшивку с кресла При определенном навыке кресло можно не снимать Некоторые конструкции кресел позволяют устанавливать антенну без снятия обшивки Для этого дос таточно снять нижнее крепление обшивки и оттянув ее от кресла устано вить рамочную антенну Установка рамочной 2 Установите антенну на кресло как показано на рисунке и закрепите с помощью липкой ленты 3 Пропустите через спинку кресла провода антен ны Подключите антенну к соответствующим про водам соединительного жгута соединяя провода методом скрутки с последующей изоляцией места соединения Подключите разъем соединительного жгута к блоку управления 4 Установите кресло в автомобиль Вставьте предохранители в держатели 5 Включите зажигание не заводя двигатель От кройте дверь водителя нажмите педаль тормоза Перемещая транспондер по направлению от крес ла определите расстояние до антенны в момент прекращения опознавания транспондера системой При каждом опознавании транспондера система подает три коротких звуковых сигнала Дальность точки должна быть не менее 40 см При необходимости измените положение ан тенны па кресле Наибольшая дальность опознавания обеспечивается при параллельном размещении плоскости транспондера карточки или при перпендикуляр ном расположении оси транспондера метки относительно плоскости ра мочной антенны 6 Проверьте надежность и качество изоляции соединения проводов антенны и сое динительного жгута Наденьте обшивку на кресло Закрепите соединительный жгут таким образом чтобы при перемещении кресла в салоне жгут не испытывал натя жения Установка ферритовой антенны Выберите место установки антенны Антенна должна быть расположена на не металлическом основании в любом подходящем месте автомобиля по возможности ближе к креслу водителя Перед тем как закрепить антенну убедитесь что система опознает транспопдер метку в требуемой зоне В случае необходимости измените ориентацию ан тенны поворачивая ее на небольшой угол или же измените место расположения ан тенны При поставке системы режим автоиммобилайзера включен
