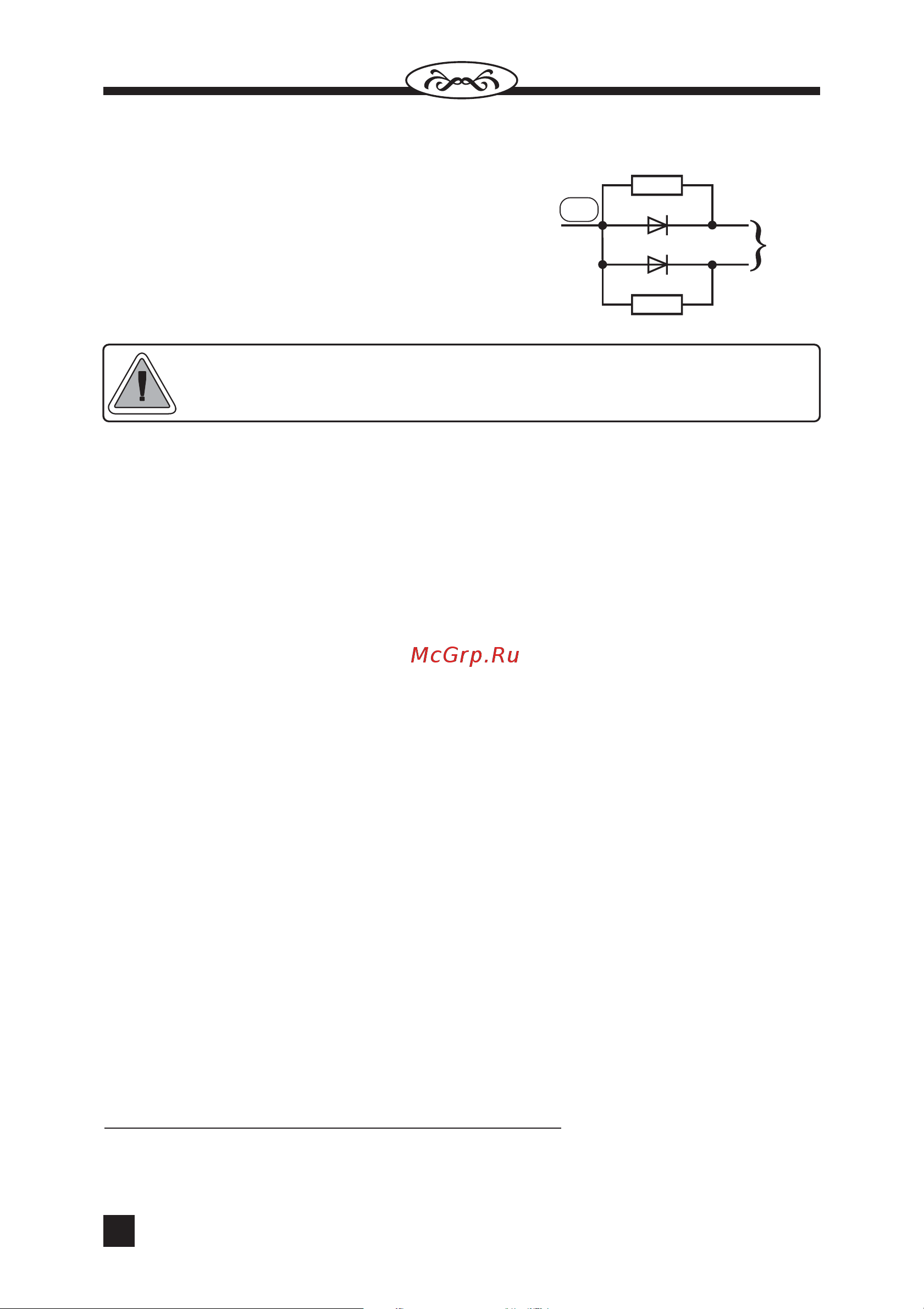

Вариант проверки правильности подключения через предохранитель 5 А подать 12 В па этот провод и убедиться что стопсигналы светятся при включенном и выключенном зажигании На автомобилях оборудованных системой диаг ностики приборов освещения и сигнализации БМВ 5 7 серий Додж Крайслер и др необходимо убе диться в том что работают оба стоп сигнала Если цепи управления стоп сигналами разде лены необходимо применить диодную развязку А Для правильной работы системы необходимо чтобы при нажатии на пе даль тормоза стоп сигналы автомобиля светились как при включенном так и при выключенном зажигании УСТАНОВКА КНОПКИ СЛУЖЕБНОГО РЕЖИМА VALET Установите кнопку служебного режима VALET па приборной панели в месте обеспечивающем удобство пользования Помните кнопка служебного режима VALET функционирует только при нали чии у владельца транспондера и не может изменить алгоритм работы системы при его отсутствии или наличии чужого транспондера УСТАНОВКА АНТЕННЫ Перед монтажом системы необходимо определить места расположения блока управления и антенны а также места прокладки проводов Расположение элемен тов системы должно обеспечивать максимальную дальность опознавания транспон дера па автомобиле с работающим двигателем Для проверки дальности опознавания не меняя заводских установок уровней программирования заведите двигатель откройте дверь водителя нажмите и удержи вайте педаль тормоза Система будет непрерывно опрашивать транспондер и при каждом опознавании подавать три коротких звуковых сигнала При выборе места расположения элементов системы необходимо учитывать что дальность опознавания снижают следующие факторы присутствие в непосредственной близости от блока управления антенны и проводов системы магнитов источников импульсных помех и проводов с им пульсными помехами присутствие в непосредственной близости от антенны массивных метал лических элементов металлических плоскостей сеток и т п наличие в автомобиле устройств работающих в диапазоне частот от 100 кГц до 150 кГц например штатный иммобилайзер преобразователь напряжения ионизатор воздуха устройство антикоррозионной защиты кузова мультиплексиро ванная шипа передачи информации и другие Для снижения влияния импульсных помех на блок управления иногда до статочно повернуть его на 90 или сместить на несколько сантиметров Рекомендуется размещать антенну так чтобы ее диаграмма направленности не была ориентирована на источник помех В случае присутствия мешающих излучений рекомендуется использовать трапспондер метку и ферритовую антенну На автомобилях выпуска 1998 года и позднее источником помех может быть мультиплексированная шипа передачи информации от органов управления распо ложенных па рулевом колесе
