НЕКОТОРЫЕ ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ

При подключении и выборе места установки реле длина проводов связи между выво-

дом 5 разъема XP6 блока управления и выводом приема сигналов управления реле

должна быть минимальна.

Сопротивление цепи между выводом 5 разъема XP6 блока управления и выводом

приема сигналов управления реле должно быть не более 1,5 Ом.

Провод управления (питания) реле и провод 5 разъема XP6 блока управления системы

необходимо подсоединять к одной и той же электрической цепи или цепям,

коммутирующимся через механические реле или контакты замка зажигания. Не следует

использовать цепи, коммутация которых осуществляется через транзисторы или

микросхемы электрооборудования автомобиля.

Не допускается подключать реле к цепи, в которой при работе двигателя сигнал

+12 В или “масса” (корпус) будут временно пропадать.

Элемент системы автомобиля, цепь которого блокируется, необходимо подключать к

выводу 30 дистанционно управляемого реле.

Дистанционно управляемые реле HOOK$DZ и WAIT$D рассчитаны на блокировку

цепей с током не более 20 А. Для блокировки цепей с большим током необходимо

использовать дополнительное реле.

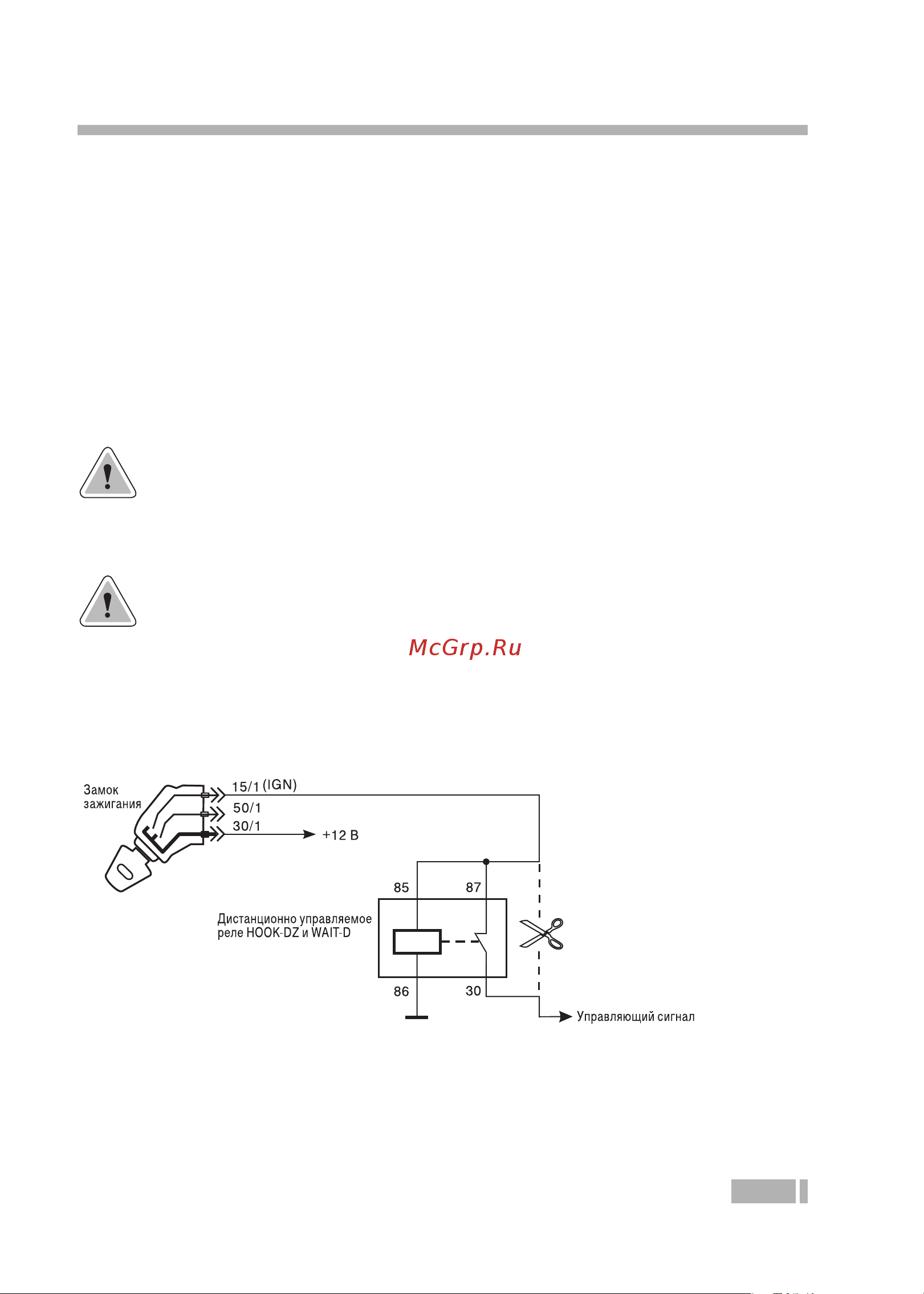

ПРИМЕРЫ ПОДКЛЮЧЕНИЯ РЕЛЕ HOOK-DZ И WAIT-D

Блокировка цепей, коммутирующих питание

ДИСТАНЦИОННО УПРАВЛЯЕМЫЕ РЕЛЕ HOOK-DZ И WAIT-D
