Альтоника BLACK BUG BT-72Wm [5/24] Подключение к электрооборудованию автомобиля

Местонахождение светодиодного индикатора системы (далее – индикатора) должно

обеспечивать необходимый обзор. Располагаться индикатор должен в салоне

автомобиля.

Местонахождение служебной кнопки должно обеспечивать незаметность и удобство

пользования. Располагаться служебная кнопка должна в салоне автомобиля.

Антенна встроенного приемника, предназначенная для повышения стабильности

опознавания метки, представляет собой отрезок провода длиной около 140 мм,

выходящего из блока управления. Расправьте антенну на полную длину и закрепите.

Не у

длиняйте, не укорачивайте и не подсоединяйте антенну на массу.

Подключение дополнительного оборудования, не входящего в комплект поставки

системы (Reef GSM, сирена), осуществляется в соответствии с Рекомендациями по его

установке и в соответствии с требованиями, изложенными в настоящем документе.

Монтаж соединений электропроводки следует производить при отключенных

разъемах системы и вынутых из держателей предохранителях.

НАЗНАЧЕНИЕ РАЗЪЕМОВ БЛОКА УПРАВЛЕНИЯ

ОБЩИЕ ПОЛОЖЕНИЯ

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРООБОРУДОВАНИЮ АВТОМОБИЛЯ

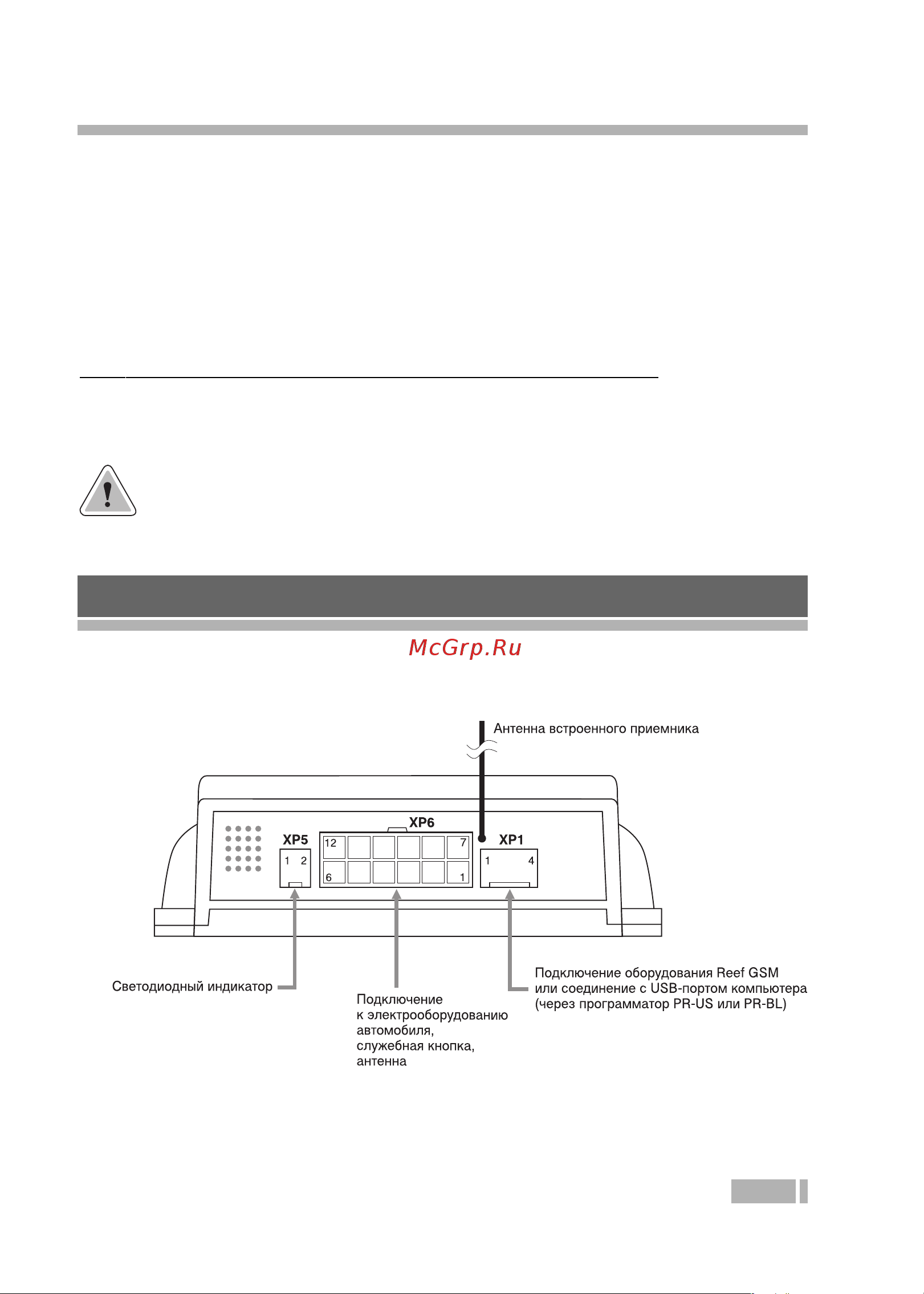

Рис. 1. Назначение разъемов блока управления
