4
1. ОБЩИЕ УКАЗАНИЯ
1.1. Торцово-усовочная пила модели “КОРВЕТ Эксперт 2-
254” (далее пила) предназначена для пиления заготовок
из дерева, тонкого алюминиевого профиля и других по-
добных материалов под прямым и косыми углами влево
или вправо, под наклоном влево и комбинированного пи-
ления, представляющего собой процесс, при котором пи-
ление происходит под косым
и наклонным углами.
1.2 .Пила предназначена для работы от однофазной сети
переменного тока напряжением 220В±10% частотой 50
Гц.
1.3. Пила предназначена для эксплуатации в следующих
условиях:
- температура окружающей среды от 1 до 35
O
С;
- относительная влажность воздуха до 80 % при темпера-
туре 25
O
С.
1.4. Если пила внесена в зимнее время в отапливаемое
помещение с улицы или из холодного помещения, не рас-
паковывайте и не включайте ее в течение 8 часов. Пила
должна прогреться до температуры окружающего воздуха.
В противном случае она может выйти из строя при вклю-
чении.
1.5. Приобретая пилу, проверьте ее работоспособность,
комплектность, наличие гарантийных талонов в руководс-
тве по эксплуатации, дающих право на бесплатное устра-
нение заводских дефектов в период гарантийного срока
при наличии на них даты продажи, штампа магазина и раз-
борчивой подписи или штампа продавца.
1.6. После продажи пилы претензии по некомплектности
не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры пилы приведены в таблице 1
и в таблице 2.
2.2. По электробезопасности торцово-усовочная пила модели “КОРВЕТ Эксперт 2-254” соответствует II классу за-
щиты от поражения электрическим током.
В связи с постоянным совершенствованием технических характеристик моделей оставляем за собой пра-
во вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет
прилагаться к «Руководству» отдельным листом.

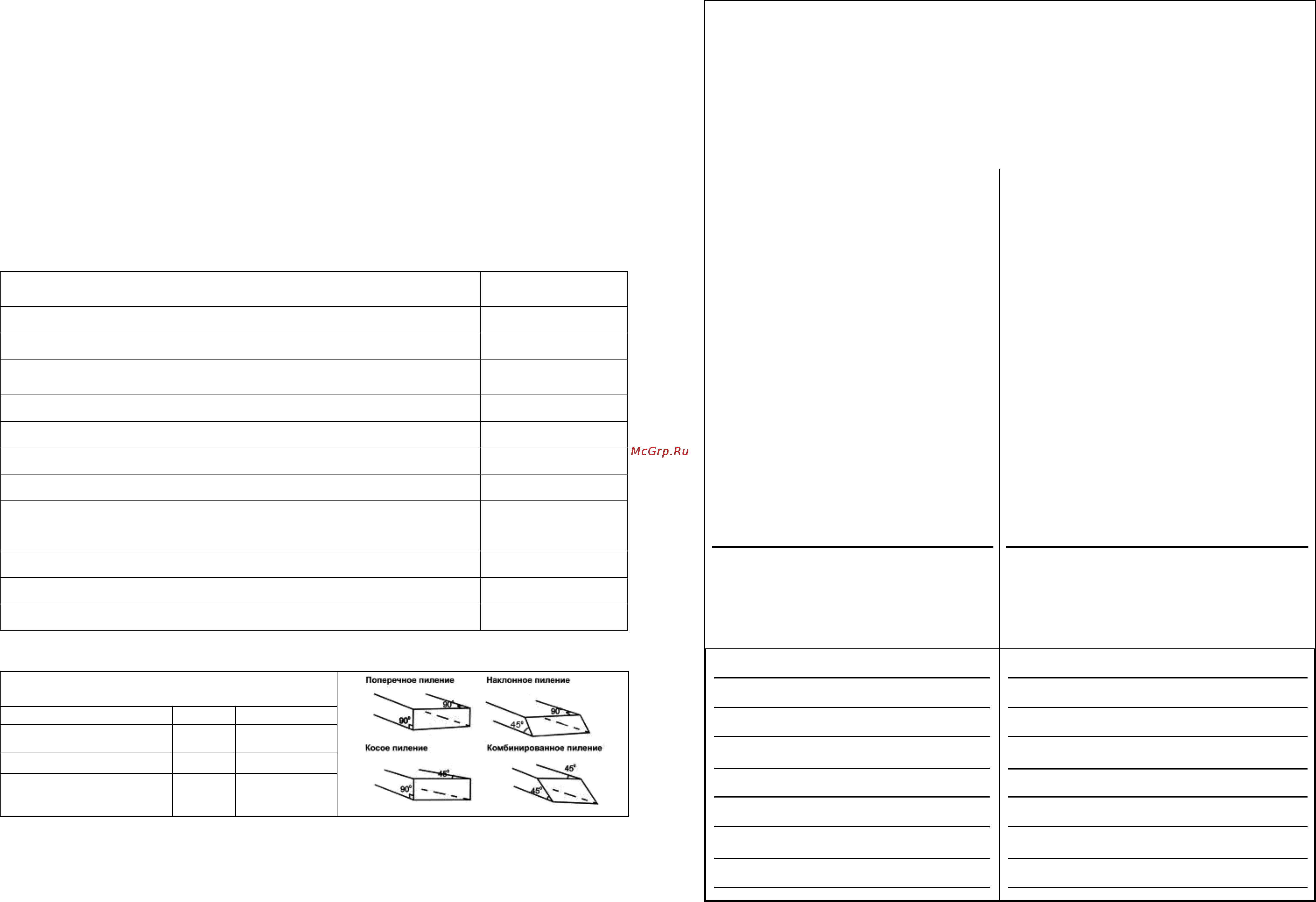

Таблица 1
Наименование параметра Значение параметра
Номинальное напряжение питания, В 220 ± 22
Частота сети, Гц 50
Род тока
переменный,
однофазный
Тип двигателя коллекторный
Номинальная потребляемая мощность, Вт 1800
Частота вращения шпинделя, на холостом ходу, об/мин. 4500
Передача Зубчатая
Размеры пильного диска:
- диаметр пильного диска, мм
- диаметр внутреннего отверстия, мм
254
30
Угол наклона (влево), град. 0-45
0
Угол поворота стола (левый / правый), град. 0-45
0
/ 0-45
0
Масса (нетто), кг 17
Таблица 2
Пильные возможности пилы при применении пильного диска
диаметром 254 мм (высота х ширина), мм
Поперечное пиление 90
0
х 90
0
67мм х 140мм
Пиление под углом (левый и
правый)
45
0
х 90
0
67мм х 89мм
Пиление с наклоном 90
0
х 45
0
38мм х 140мм
Комбинированное пиление с
наклоном
и под углом
45
0
х 45
0
38мм х 89мм
Корешок № 2. На гарантийный ремонт
пилы «Корвет» Модель: К –……
изъят «…..» ……………………. ……200……года
Ремонт произвел …………………….. / …………… /
Корешок № 1. На гарантийный ремонт
пилы «Корвет» Модель: К –……
изъят «…..» ……………………. …200………года
Ремонт произвел …………………….. / …………… /
Гарантийный талон
ООО «ЭНКОР-ИНСТРУМЕНТ-ВОРОНЕЖ»,
Россия, 394006, г. Воронеж, пл. Ленина, 8.
Гарантийный талон
ООО «ЭНКОР-ИНСТРУМЕНТ-ВОРОНЕЖ»,
Россия, 394006, г. Воронеж, пл. Ленина, 8.
Т А Л О Н № 2
На гарантийный ремонт пилы
«КОРВЕТ ………..» зав. № …………………..
Изготовлен «…….» ………. / ……/ М П
Продан _______________________________
наименование торга или штамп
Дата « ……» ………………200 ..г _____________
подпись продавца
Владелец: адрес, телефон ……………………
…………………………………………………………..
…………………………………………………………..
…………………………………………………………..
Выполнены работы по устранению дефекта
……………………………………………………………
……………………………………………………………
……………………………………………………………
Дата « …….» …………… 200 …г ____________
подпись механика
Владелец пилы _____________________
личная подпись
Утверждаю:
Руководитель ремонтного предприятия
(наименование ремонтного предприятия или его
штамп)
Дата «……» ……………..200 ..г ______________
личная подпись
Т А Л О Н № 1
На гарантийный ремонт пилы
«КОРВЕТ ………..» зав. № …………………..
Изготовлен «…….» ………. / ……/ М П
Продан _______________________________
наименование торга или штамп
Дата « ……» ………………200 ..г _____________
подпись продавца
Владелец: адрес, телефон ……………………
…………………………………………………………..
…………………………………………………………..
…………………………………………………………..
Выполнены работы по устранению дефекта
……………………………………………………………
……………………………………………………………
……………………………………………………………
Дата « …….» …………… 200 …г ____________
подпись механика
Владелец пилы _____________________
личная подпись
Утверждаю:
Руководитель ремонтного предприятия
(наименование ремонтного предприятия или
его штамп)
Дата «……» ……………..200 ..г ______________
личная подпись
Место для заметок Место для заметок
