деталей может привести к разрушению пильного диска.
5.2.6. Убедитесь в том, что рабочий стол правильно заблоки-
рован и не перемещается во время работы, а также, что пила
надежно зафиксирована под необходимым углом наклона.
5.2.7. Перед началом работы уберите с поверхности рабочего
стола стружку, лишние заготовки, обрезки и т.д.
5.2.8. Проверьте и
убедитесь в отсутствии гвоздей и других
инородных предметов в заготовке.
5.2.9. Перед включением убедитесь, что фиксатор пильного
диска отпущен.
5.2.10. Обратите внимание на то, чтобы пильный диск не ка-
сался рабочего стола в нижнем положении.
5.2.11. Крепко удерживайте ручку пилы. Помните, что в момент
включения и остановки пила может самопроизвольно переме-
щаться вниз или вверх.
5.2.12. Обрабатываемую заготовку постоянно прижимайте к
упору или поверхности рабочего стола, чтобы она не могла ка-
чаться или вращаться. Под заготовкой не должны скапливать-
ся опилки.
Позаботьтесь о том, чтобы после пиления заготовка не могла
произвольно сдвинуться с места (например, за счёт того, что
она не всей плоскостью прилегает к поверхности стола), а так-
же о том, чтобы обрезки сразу же удалялись от пильного диска.
В противном случае, обрезки могут быть захвачены пильным
диском и с силой выброшены в сторону оператора. Не пилите
одновременно несколько заготовок.
5.2.13. Будьте особенно внимательны при пилении больших,
очень маленьких или неудобных заготовок. Используйте до-
полнительные опорные поверхности при пилении длинных
заготовок, т. к. отпиленная часть заготовки по завершению пи-
ления может опрокинуться с рабочего стола.
Не пилите этой пилой заготовки, которые настолько малы, что
Вы не можете их надежно удержать.
При пилении профилированных заготовок сделайте так, что-
бы заготовка не могла соскользнуть и заклинить пильный диск.
Профилированная заготовка должна укладываться на рабочий
стол своей плоской поверхностью.
5.2.14. Не прикасайтесь к пильному диску во время работы
пилы.
5.2.15. Перед включением убедитесь, что пильный диск не ка-
сается поверхности заготовки.
5.2.16. Перед работой запустите пилу на холостом ходу и дай-
те ей поработать не менее минуты. Если в это время Вы услы-
шите посторонний шум или почувствуете сильную вибрацию,
выключите пилу, отсоедините вилку шнура питания от розетки
электрической сети и установите причину этого явления. Не
включайте пилу до выявления и устранения причин неисправ-
ности. Проверьте, нет ли биения пильного диска. Причиной
этого может быть неправильный монтаж или плохая баланси-
ровка пильного диска.
5.2.17. Перед пилением подождите, пока пильный диск не до-
стигнет максимальной скорости вращения.
5.2.18. Если Вам что-то показалось ненормальным в работе
пилы, немедленно прекратите её эксплуатацию.
5.2.19. Перед работой по обслуживанию или настройке пилы
всегда отключайте вилку от розетки и ждите остановки пиль-
ного диска.
5.2.20. Всегда будьте внимательны, особенно при выполнении
повторяющихся, монотонных действий. Не успокаивайтесь
ошибочным чувством безопасности.
5.2.21. Используйте пильные диски, рекомендованные ООО
«ЭНКОР-ИНСТРУМЕНТ-ВОРОНЕЖ». (См. Раздел 15).
Не применяйте пильные диски без знака соответствия требо-
ваниям Стандарта, никогда не устанавливайте абразивные
круги или иные, не соответствующие назначению пилы съем-
ные рабочие инструменты. Это может
стать причиной тяжелой
травмы.
5.2.22. Не допускайте неправильной эксплуатации шнура пи-
тания. Не тяните за шнур при отсоединении вилки от розетки.
Оберегайте шнур от нагревания, масла, воды и острых кро-
мок.
5.2.23. Не используйте пилу для пиления других материалов,
кроме древесины, ДСП, ДВП, МДФ и других подобных матери-
алов, а также тонкого
алюминиевого профиля.
5.2.24. При пилении материала необходимо помнить о макси-
мальных пильных возможностях пилы (см. табл.2).
5.2.25.Избегайте неудобных положений рук, т. к. при внезапном
соскальзывании одна или обе руки могут оказаться рядом с
пильным диском.
5.2.26.При работе необходимо следить за тем, чтобы обороты
пильного диска не падали более чем на 15-20%, чтобы двига-
тель не перегружался и пильный диск в пропиле “не заедал”.
5.2.27. После окончания пиления, удерживая пилу в нижнем
положении, выключите пилу, дождитесь полной остановки
пильного диска, и затем поднимите пильный диск. Эти усло-
вия гарантируют Вам высокую чистоту пиления и долгий срок
службы пилы.
6. ПОДКЛЮЧЕНИЕ ПИЛЫ К ИСТОЧНИКУ ПИТАНИЯ
Предупреждение: Для Вашей собственной безопасности ни-
когда не включайте вилку шнура питания пилы в розетку источ-
ника питания до окончания сборки и изучения руководства по
эксплуатации и правил техники безопасности.
6.1. Электрические соединения. Требования к шнуру
питания
6.1.1. Пила подключается к сети с напряжением 220 В частотой
50 Гц. В соответствии с ГОСТом пила имеет двойную изоля-
цию.
6.1.2. Для защиты электропроводки от перегрузок на электро-
счётчике необходимо установить соответствующие плавкие
предохранители или автоматические выключатели.
6.1.3. Запрещается переделывать вилку, если она не входит в
розетку. Квалифицированный электрик должен установить со-
ответствующую розетку.
6.1.4. При повреждении шнура питания его должен заменить
сертифицированный Сервисный центр.
6.2. Требования при обращении с двигателем
ВНИМАНИЕ! Для исключения опасности повреждения
двигателя регулярно очищайте двигатель от опилок и
древесной пыли. Таким образом обеспечивается беспре-
пятственное охлаждение двигателя.
6.2.1. Если двигатель не запускается или внезапно останав-
ливается при работе, сразу же отключите пилу. Отсоедините
вилку шнура питания пилы из розетки электрической сети.
Проверьте пильный диск на свободное вращение. Если пиль-
ный диск вращается свободно, включите двигатель ещё раз.
Если двигатель всё ещё не вращается, попытайтесь по табли-
це возможных неисправностей найти и устранить возможную
причину.
6.2.2. Колебания напряжения сети в пределах ±10% относи-
тельно номинального значения не влияют на нормальную ра-
боту пилы. Однако, при тяжёлой нагрузке необходимо, чтобы
на электродвигатель подавалось напряжение 220 В.
6.2.3.Чаще всего проблемы с электродвигателем возникают
при плохих контактах в разъёмах, при перегрузках, понижен-
ном напряжении питания (возможно, вследствие недостаточ-
ного сечения подводящих проводов). Поэтому всегда с помо-
щью квалифицированного электрика проверяйте все разъёмы,
рабочее напряжение и потребляемый ток.
6.2.4. При большой длине и малом поперечном сечении под-

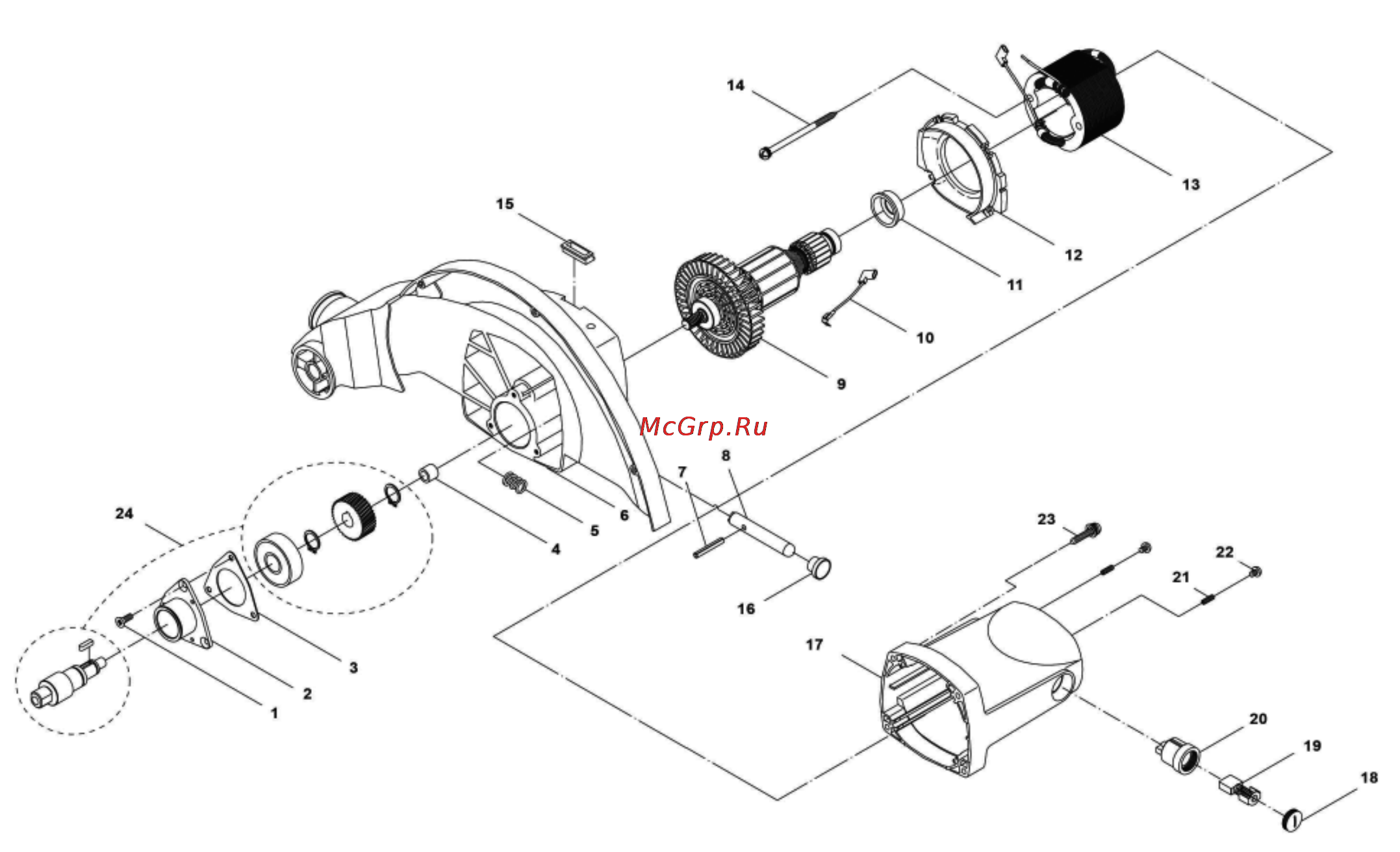

Рис.14-СХЕМА СБОРКИ ЭЛЕКТРОДВИГАТЕЛЯ МАШИНЫ «КОРВЕТ Эксперт 2-254»
Содержание
- Гарантийный талон 3
- Код для заказа 5
- Напряжение питания 5
- Объём пылесборника 5
- Объём фильтра 5
- Потребляемая мощность 5
- Расход воздуха 5
- Таблица а1 5
- Рис 4 схема сборки электродвигателя машины корвет эксперт 2 254 6
- Водящих проводов на этих проводах происходит дополни тельное падение напряжения которое приводит к проблемам с двигателем поэтому для нормального функционирования этой пилы необходимо достаточное поперечное сечение под водящих проводов приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между рас 7
- Детали сборки номер позиции на схеме сборки 7
- Длина подводящих проводов необходимое поперечное сечение медных проводов 7
- До 15м 1 5 м 7
- Пильный диск 18 стол рабочий поворотный 19 шкала угла поворота рабочего стола 20 указатель угла поворота рабочего стола 21 рычаг фиксированных положений рабочего сто ла 22 ручка поворота рабочего стола 23 фиксатор поворота рабочего стола 24 фиксатор удлинитель фронтального упора 25 отверстие монтажное 26 фиксатор наклона пильного диска 27 ручка для транспортировки 28 курок выключателя 29 винт струбцины 30 струбцына 31 винт регулировочный струбцины 32 ось струбцины 33 кнопка блокировки вращения пильного диска 34 электродвигатель 35 крышка щеткодержателя 7
- Пределительным щитом к которому подсоединена пила и вилкой штепсельного разъёма пилы при этом не имеет зна чения осуществляется подвод электроэнергии к пиле через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинитель ный кабелей 7
- Предупреждение пила должна быть заземлена через розетку с заземляющим контактом 7
- Рис 2а 7
- Таблица 3 7
- Устройство пилы 7 пила состоит из следующих сборочных единиц и де талей рис а 2б 2в 1 станина основание 2 гнездо для установки струбцины 3 удлинитель 4 винт крепления удлинителя 5 упор фронтальный 6 удлинитель фронтального упора 7 шнур питания 8 пылесборник 9 патрубок пылесборника 10 крышка 11 винт 12 фиксатор лазерного указателя 13 рычаг блокировки защитного кожуха 14 ручка перемещения пильного диска с выключа телем 15 указатель лазерный 16 кожух защитный пильного диска 7
