ДЕТАЛИ СБОРКИ

*- номер позиции на схеме сборки

№* Код. Наименование №* Код. Наименование №* Код. Наименование

1 129933 Узел поворота 65 129989 Винт 129 - Провод

2 129934 Узел фиксации 66 129990 Кольцо 130 - Провод

3 129935 Фиксатор 67 129991 Гайка 131 130045 Крышка

4 129936 Штифт 68 129992 Кожух защитный 132 130046 Винт

5 129937 Вал 69 - Шайба 133 130047 Винт

6 129938 Пружина 70 129993 Рычаг 134 130048 Выключатель

7 129939 Гайка стопорная 71 - Винт 135 130049 Разъем

8 129940 Винт 72 129994 Кольцо пружинное 136 130050 Винт

9 129941 Пластина 73 129995 Болт крепления диска 137 130051 Пружина

10 129942 Кольцо 74 129996 Фланец внешний 138 130052 Курок

11 - Шайба стопорная 75 129997 Кольцо 139 130053 Пластина

12 -

Шайба 76 129998 Диск пильный 140 130054 Полуручка нижняя

13 129943 Пластина 77 129999 Пружина торсионная 141 130055 Полуручка верхняя

14 129944 Вставка 78 130000 Ось пружины 142 130056 Винт

15 129945 Держатель 79 130001 Винт и шайба 143 130057 Ручка

16 129946 Фиксатор 80 130002 Рычаг 144 - Винт

17 129947 Штифт 81 130003 Наклейка 145 130058 Пылесборник

18 129948 Узел фиксации 82 - Винт 146 130059 Наклейка

19 129949 Удлинитель 83 - Винт 147 130060 Болт

20 129950 Винт 84 130004 Наклейка 148 130061 Крепеж

21 129951 Шкала 85 130005 Кожух 149 130062 Кольцо

22 129952 Упор фронтальный 86 130006 Наклейка 150 130063 Винт

23 129953 Винт 87 - Шайба 151 130064 Пластина

24 129954 Рабочий стол 88 Крышка 152 130065 Вставка

25 129955 Рычаг 89 130007

Заклепка 153 130066 Электродвигатель

26 129956 Пластина 90 130008 Узел кожуха 154 130067 Заклепка

27 129957 Винт 91 130009 Наклейка 155 130068 Втулка

28 129958 Кронштейн 92 130010 Узел лазерного указателя 156 130069 Рычаг

29 129959 Ручка 93 130011 Наклейка 157 130070 Болт

30 129960 Вставка 94 130012 Винт 158 130071 Кольцо пружинное

31 - Винт 95 130013 Кольцо 159 130072 Кронштейн

32 129961 Указатель 96 130014 Вставка 160 130073 Винт и шайба

33 129962 Штифт 97 130015 Лазерный указатель 161 - Шайба

34 129963 Наклейка 98 130016 Кольцо 162 130074 Фланец внутренний

35 129964 Винт 99 130017 Вал-шарнир Электродвигатель

36 129965 Пластина 100 130018 Вставка №* Код. Наименование

37 129966 Вставка стола 101 130019 Крышка 1-ВИНТ

38 129967 Винт 102 130020 Винт

и шайба 2 130075 КОЖУХ РЕДУКТОРА

39 129968 Шкала 103 130021 Винт 3 130076 КОЖУХ ПОДШИПНИКА

40 129969 Станина (основание) 104 130022 Винт 4 130077 ПОДШИПНИК

41 129970 Болт 105 130023 Отсек батарейный 5 130078 ПРУЖИНА

42 - Шнур 106 130024 Пластина изолирующая 6 130079 КОЖУХ

43 - Уголок 107 130025 Наклейка 7 130080 ШТИФТ

44 129971 Болт 108 130026 Гайка 8 130081 СТОПОР

45 129972 Болт 109 130027 Болт 9 130082 РОТОР (ЯКОРЬ)

46 129973 Накладка 110 - Шайба 10 130083 ПРОВОД

47 129974 Винт 111 130028 Планка 11 130084 ВТУЛКА

48 129975 Указатель 112 130029 Планка 12 130085 ДИФФУЗОР

49 - Шайба стопорная 113 130030 Корпус 13 130086 СТАТОР

50 129976 Пластина 114 130031 Пластина 14 130087 ВИНТ И ШАЙБА

51 129977

Консоль 115 130032 Вставка фиксатора 15 130088 ФИКСАТОР

52 - Шайба 116 130033 Болт фиксатора 16 130089

КНОПКА БЛОКИРОВКИ

ВРАЩЕНИЯ ПИЛЬНОГО ДИСКА

53 - Гайка 117 130034 Ручка фиксатор 17 130090 КОРПУС ДВИГАТЕЛЯ

54 129978 Кнопка-ручка стопора 118 130035 Штифт фиксатора 18 130091 КРЫШКА ЩЕТКОДЕРЖАТЕЛЯ

55 129979 Гайка 119 130036 Узел фиксатора 19 130092 ЩЕТКА УГОЛОНАЯ

56 129980 Болт 120 130037 Наклейка 20 130093 ЩЕТКОДЕРЖАТЕЛЬ

57 129981 Кольцо 121 130038 Клемма 21 130094 ВИНТ

58 129982 Штифт стопора 122 130039 Конденсатор 22 130095 ВИНТ

59 129983 Шайба 123 130040 Сердечник 23 130096 ВИНТ

60 129984 Фиксатор наклона 124 130041 Пружина 24 130097 ШПИНДЕЛЬ

61 129985 Гайка 125 130042 Зажим провода

62 129986 Шайба

пружинная 126 130043 Ключ

63 129987 Ось 127 130044 Втулка шнура

64 129988 Шкала 128 - Шнур питания

водящих проводов на этих проводах происходит дополни-

тельное падение напряжения, которое приводит к проблемам

с двигателем. Поэтому для нормального функционирования

этой пилы необходимо достаточное поперечное сечение под-

водящих проводов. Приведённые в таблице данные о длине

подводящих проводов относятся к расстоянию между рас-

пределительным щитом, к которому подсоединена пила, и

вилкой штепсельного разъёма пилы. При этом, не имеет зна-

чения, осуществляется подвод электроэнергии к пиле через

стационарные подводящие провода, через удлинительный

кабель или через комбинацию стационарных и удлинитель-

ный кабелей.

Предупреждение: Пила должна быть заземлена через розетку с заземляющим контактом.

Таблица 3

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,5 мм

7. УСТРОЙСТВО ПИЛЫ

7.1. Пила состоит из следующих сборочных единиц и де-

талей (Рис.2а,2б,2в):

1. Станина (основание)

2.Гнездо (для установки струбцины)

3.Удлинитель

4.Винт (крепления удлинителя)

5.Упор фронтальный

6. Удлинитель (фронтального упора)

7. Шнур питания

8. Пылесборник

9. Патрубок (пылесборника)

10.Крышка

11.Винт

12.Фиксатор (лазерного указателя)

13. Рычаг (блокировки защитного кожуха)

14. Ручка перемещения пильного диска (с выключа-

телем)

15.Указатель лазерный

16. Кожух защитный (пильного диска)

17. Пильный диск

18. Стол рабочий (поворотный)

19. Шкала (угла поворота рабочего стола)

20. Указатель (угла поворота рабочего стола)

21. Рычаг (фиксированных положений рабочего сто-

ла)

22. Ручка (поворота рабочего стола)

23. Фиксатор (поворота рабочего стола)

24. Фиксатор (удлинитель фронтального упора)

25. Отверстие монтажное

26. Фиксатор (наклона пильного диска)

27 Ручка (для транспортировки)

28.Курок выключателя

29.Винт струбцины

30.Струбцына

31. Винт регулировочный (струбцины)

32.Ось струбцины

33.Кнопка блокировки (вращения пильного диска)

34.Электродвигатель

35.Крышка щеткодержателя

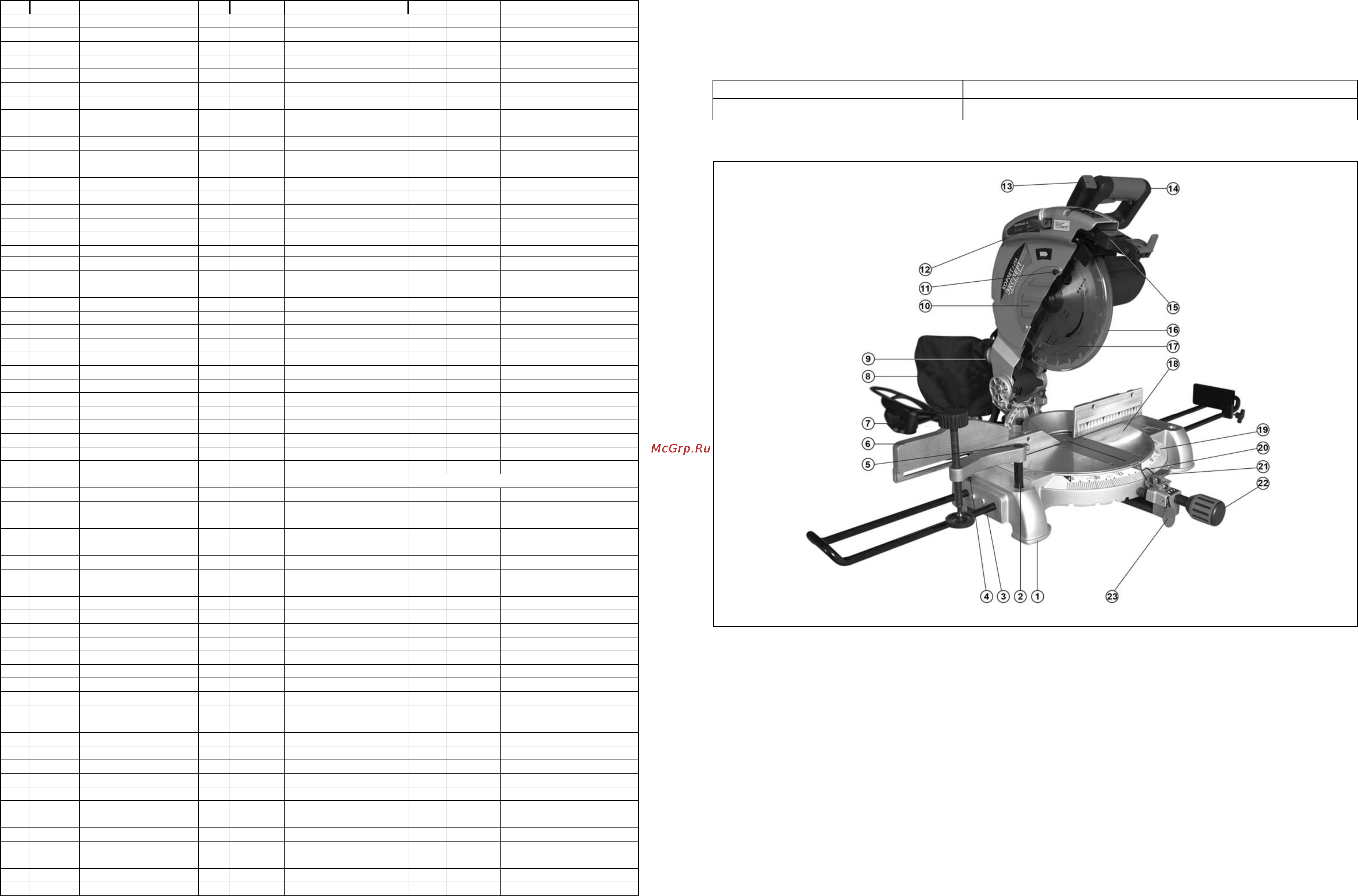

Рис. 2а
