Starline A92 Dialog — настройка датчика удара и подключение сигнализации автомобиля [16/39]

Содержание

• Пожалуйста прочитайте внимательно p.2
• Инструкция по установке p.3
• Starline а92 dialog p.3
• Программирование охранных и сервисных функций сигнализаци p.3
• Комплект поставк p.3
• После установки и настройк p.3
• Подключение автосигнализаци p.3
• Общие требования по монтаж p.3
• Размещение компонентов автосигнализаци p.3
• Реализация запуска двигател p.3
• Типовая схема подключения сигнализации starline а92 dialo p.3
• Содержание p.3
• Элементы питания брелков и их замен p.3
• Технические характеристик p.3
• Комплект поставки p.4
• Технические характеристики p.4
• Общие требования по монтажу p.5
• Размещение компонентов автосигнализации p.6
• Крепить датчик температуры двигателя вблизи выпускного коллектора так как это может привести к выходу датчика из строя при креплении болтом запрещается сдавливать металлический корпус датчика p.6
• Назначение контактов разъема х1 p.7
• Подробную схему подключения см на стр 38 p.7
• Назначение контактов разъема х3 p.7
• Подключение автосигнализации p.7
• Назначение контактов разъема х4 p.7
• Подключение к системе центрального запирания p.8
• Схема подключения к системе запирания с положительным или отрицательным управлением p.8
• Подключение цепей питания p.8
• Схема подключения к двухпроводным приводам системы запирания p.9
• Подключение цепей блокировки двигателя p.9
• Схема подключения активатора двери водителя для двухшагового отпирания дверей p.9
• Разорвите одну из штатных цепей обеспечения работы двигателя и в разрыв цепи подключите дополнительное реле тип контактов реле блокировки нр нормально разомкнутые или нз нормально замкнутые программируется функция 10 таблица 1 см стр 49 заводская установка нз тип контактов реле пример подключения показан на рисунке p.9
• Подключение внешней цепи блокировки двигателя с использованием обычных реле p.9
• Для реализации этой функции необходимо запрограммировать функцию двухшагового отпирания дверей функция 13 таблица 1 режим 1 см стр 51 p.9
• Схема подключения к пневматической системе запирания p.9
• Контакты реле отпирания p.9
• Контакты реле запирания p.9
• Концевые выключатели дверей p.10
• Для нормально разомкнутого нр режима работы p.10
• Разорвите цепь между замком зажигания и стартером в разрыв цепи подключите черно белый провод 6 контактного разъема х1 со стороны замка зажигания и черно желтый провод 6 контактного разъема х1 со стороны стартера максимальный ток встроенного реле блокировки 25а p.10
• Подключение концевых выключателей p.10
• Подключение встроенной цепи блокировки двигателя p.10
• Для нормально замкнутого нз режима работы p.10
• Сине черный провод 18 ти контактного разъема x3 подключите к кнопочным выключателям дверей замыкающимся на корпус при открывании дверей p.10
• Сине красный провод 18 ти контактного разъема x3 подключите к кнопочным выключателям дверей замыкающимся на 12в при открывании дверей p.10
• При монтаже автосигнализации можно подключать входы сигнализации непосредственно к концевым выключателям дверей или к плафону освещения салона следующим образом p.10
• Схема диодной развязки для положительной полярности p.11
• Схема диодной развязки для отрицательной полярности p.11
• Концевой выключатель капота p.11
• Концевой выключатель багажника p.11
• Подключение световой сигнализации p.12
• Подключение сирены p.12
• Схема подключения к ручному тормозу на автомобилях с ркпп p.13
• Схема подключения к педали тормоза на автомобилях с акпп p.13
• Подключение дополнительных каналов p.13
• Дополнительный канал отпирание багажника p.13
• Подключение к стояночному тормозу или педали тормоза p.13
• Оранжево фиолетовый p.13
• Дополнительный канал 1 двухшаговое отпирание дверей p.13
• Разъем х3 p.13
• Подключение модуля обхода штатного иммобилайзера p.14
• Дополнительный канал 3 подключение к салонному освещению и реализация функции световая дорожка p.14
• Подключение датчика температуры двигателя p.14
• Дополнительный канал 2 управление дополнительным оборудованием p.14

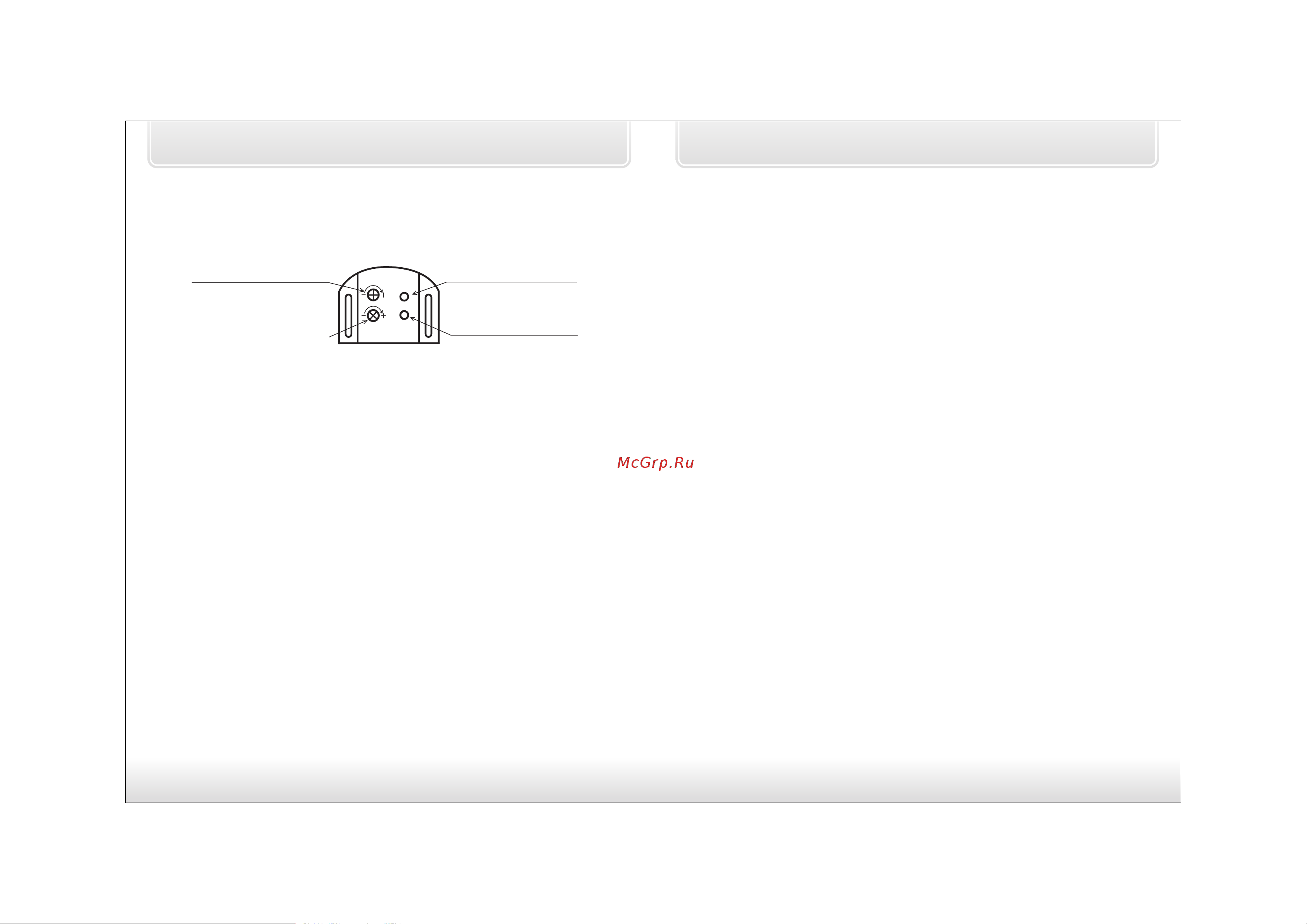

• Подключение датчика удара и дополнительных датчиков p.15
• Подключение сервисной кнопки p.16
• Реализация запуска двигателя p.16
• Подключение цепей запуска двигателя p.16
• Подключение светодиода индикатора состояния p.16
• Подключение приемопередатчика антенного модуля p.16
• Общие рекомендации по выбору контроля работы двигателя p.18
• Определение работы двигателя по сигналу генератора p.18
• Определение работы двигателя по сигналам тахометра p.18
• Программирование параметров запуска двигателя p.19
• Определение работы двигателя по напряжению p.19
• Контроль правильного детектирования работающего двигателя p.19
• Инструкция по установке p.20
• Типовая схема подключения сигнализации starline а92 dialog p.20
• Starline а92 dialog p.20
• Пробный запуск p.21
• Нажимайте сервисную кнопку для продвижения по функциям от 1 до 14 p.22
• Программирование охранных и сервисных функций сигнализации p.22
• При выключенном зажигании нажмите сервисную кнопку 5 раз p.22
• Включите зажигание p.22
• Автомобиль p.22
• Прозвучит 5 сигналов сирены подтверждающих вход в режим программирования p.22
• Таблица 1 программируемые охранные и сервисные функции p.23
• Для выхода из режима программирования выключите зажигание или дождитесь автоматического выхода системы p.23
• В течение 15 секунд нажмите одну из кнопок брелка в зависимости от желаемого состояния программируемой функции p.23
• В подтверждение последуют 1 2 3 или 4 звуковых сигнала сирены и брелка номер программируемой функции и новое запрограммированное состояние отобразятся на дисплее брелка p.23
• Кнопкой 1 выбираются два варианта функции в зависимости от вида нажатия на кнопку короткое 1 й вариант или сначала длительное затем короткое 4 й вариант кнопками 2 и 3 выбираются варианты настройки 2 и 3 соответственно p.23
• В подтверждение последуют 5 вспышек световых сигналов p.23
• Серым цветом в таблице выделены заводские установки p.24
• Сброс на заводские установки уже установленной и работающей сигнализации может привести к невозможности дистанционного и автоматического запуска двигателя а также невозможности запуска двигателя в штатном режиме из за изменения типа блокировки с нр на нз p.24
• Функция 3 обход салонного освещения и задержка активизации датчиков при включении охраны p.24
• Функция 2 автоматическое управление замками дверей при включении и выключении зажигания p.24
• Функция 1 длительность импульсов управления замками дверей p.24
• Отпирание вариант 4 1 импульс 30 сек для реализации функции комфорт 1 импульс 0 8 сек на отпирание замков дверей p.24
• Описание охранных и сервисных программируемых функций p.24
• Задержка активизации датчиков может быть необходима для обхода зоны дверей на время плавного погасания салонного света автомобиля или для успокоения датчиков удара или объема в противном случае при включении режима охраны могут последовать ложные предупредительные сигналы p.24
• Вариант 1 запирание при включении тормоза нажатии на педаль тормоза при условии включенного зажигания отпирание при выключении зажигания вариант 2 запирание через 10 сек после включения зажигания открывание двери отменяет запирание замков отпирание при выключении зажигания вариант 3 только запирание через 10 сек после включения зажигания вариант 4 автоматическое управление замками отключено p.24
• Вариант 1 задержка на время действия вежливой подсветки салона максимум 1 минута вариант 2 без задержки вариант 3 30 сек вариант 4 5 сек p.24
• Вариант 1 1 импульс 0 8 сек на запирание отпирание обычных активаторов вариант 2 1 импульс 3 6 сек на запирание отпирание пневмозамков дверей вариант 3 2 импульса по 0 8 сек на запирание 1 импульс 0 8 сек на p.24
• Функция 9 световая индикация открытых дверей p.25
• Функция 8 персональный код экстренного отключения сигнализации p.25
• Функция 7 уровень громкости звуковых сигналов подтверждения p.25
• Функция 6 режим автоматического иммобилайзера p.25
• Функция 5 автоматический возврат в режим охраны p.25
• Функция 4 автоматическое включение режима охраны p.25
• Функция 11 алгоритм работы дополнительного канала 3 синий провод p.25
• Функция 10 активизация выходов на блокировку двигателя черно желтый провод и встроенное реле блокировки p.25
• Функция 13 алгоритм работы дополнительного канала 1 желто красный провод p.26
• Функция 12 алгоритм работы дополнительного канала открывание багажника желто черный провод p.26
• Индикация на дисплее брелка при программировании длительности p.26
• Программирование параметров запуска двигателя p.27
• При выключенном зажигании нажмите сервисную кнопку 6 раз p.27
• Нажимайте сервисную кнопку для продвижения по функциям от 1 до 11 p.27
• Индикация на дисплее брелка при программировании длительности p.27
• Включите зажигание p.27
• Функция 14 алгоритм работы дополнительного канала 2 желто синий провод p.27
• Серым цветом в таблице указаны заводские установки p.28
• Таблица 2 программируемые функции запуска p.28
• Кнопкой 1 выбирается два варианта функции в зависимости от вида нажатия на кнопку короткое или сначала длительное затем короткое кнопками 2 и 3 выбираются варианты настройки 2 и 3 соответственно p.28
• Для выхода из режима программирования выключите зажигание или дождитесь автоматического выхода системы через 5 секунд p.28
• В течение 15 секунд нажмите одну из кнопок брелка в зависимости от желаемого состояния программируемой функции p.28
• В подтверждение последуют 5 вспышек световых сигналов p.28
• В подтверждение последуют 1 2 3 или 4 звуковых сигнала сирены и брелка номер программируемой функции и запрограммированное состояние отобразятся на дисплее брелка p.28
• Описание программируемых функций запуска p.29
• Функция 8 тип двигателя p.29
• Функция 7 длительность прокрутки стартера p.29
• Функция 6 режим работы синего провода во время авто и дистанционного запуска двигателя p.29
• Функция 5 режим запуска двигателя p.29
• Функция 4 автоматический запуск двигателя по его датчику температуры p.29
• Функция 3 интервалы периодического автозапуска двигателя p.29
• Функция 2 продолжительность работы двигателя после автоматического или дистанционного запуска p.29
• Функция 1 продолжительность работы режима турботаймера p.29
• Сброс настроек на заводские установки p.30
• Функция 9 способ контроля за работой двигателя p.30
• Функция 10 способ активации поддержки зажигания при работающем двигателе при включении режима турботаймера при активизации программной нейтрали на автомобилях с ручной кпп p.30
• Нажмите сервисную кнопку 1 раз p.30
• Функция 11 настройка выхода дублирующего зажигание зеленый провод 6 контактного разъема х1 p.30
• При выключенном зажигании нажать сервисную кнопку 9 раз для сброса таблицы 1 или 10 раз для сброса таблицы 2 p.30
• Включите зажигание p.30
• Брелок p.31
• В подтверждение последуют 5 вспышек световых сигналов p.31
• Автомобиль p.31
• Прозвучит 1 короткий звуковой сигнал подтверждающий сброс на заводские установки p.31
• Нажмите кнопку 1 брелка p.31
• Для выхода из режима сброса выключите зажигание или дождитесь автоматического выхода системы p.31
• Временная диаграмма работы сигнализации при дистанционном запуске двигателя p.31
• Запись кодов брелков p.32
• Включите зажигание p.32
• При выключенном зажигании нажмите сервисную кнопку 7 раз p.32
• Повторите пункт 3 для всех записываемых брелков p.32
• Нажмите одновременно коротко кнопки 1 и 2 брелка для записи дополнительного брелка также нажать кнопки 1 и 2 p.32
• Выключите зажигание p.32
• Выход из режима установки персонального кода происходит после выключения зажигания или автоматически если в течение 10 секунд не будет предпринято никаких действий p.33
• Войдите в режим программирования функций и выберите один из вариантов персонального кода экстренного отключения программируемая функция 8 таблицы 1 p.33
• Автомобиль p.33
• Прозвучит 4 сигнала сирены p.33
• Программирование персонального кода экстренного отключения p.33
• Нажмите сервисную кнопку один раз p.33
• Войдите в режим установки персонального кода p.33
• Включите зажигание p.33
• В подтверждение последуют 5 вспышек световых сигналов p.33
• Для выхода из режима установки выключите зажигание p.34
• Включите зажигание p.34
• Пример установки 2 х значного персонального кода равного 26 p.34
• Нажмите сервисную кнопку 4 раза p.34
• Нажмите сервисную кнопку 1 раз p.34
• Нажмите коротко кнопку 2 брелка p.34
• Нажмите 2 раза кнопку 3 брелка первое нажатие длительное второе короткое p.34
• Элементы питания брелков и их замена p.35
• Откройте и оставьте открытой дверь p.35
• Выключите зажигание p.35
• Включите зажигание и нажмите сервисную кнопку необходимое число раз равное первому числу персонального кода p.35
• В этом разделе и далее используются следующие определения продолжительности и последовательности нажатия кнопок брелков p.36
• Обозначение кнопок брелков p.36
• Продолжительность нажатия кнопок брелков p.36
• После отпускания первой кнопки p.36
• Основные команды брелков управления автосигнализацией p.36
• Короткое нажатие одно нажатие кнопки или двух кнопок продолжительностью менее 0 5 секунды p.36
• Длительное нажатие нажатие и удержание кнопки или двух кнопок до появления мелодичного звукового сигнала двойное нажатие два нажатия одной кнопки в течение 0 5 секунд последовательное нажатие два нажатия одной или разных кнопок первое нажатие должно быть длительным 2сек второе нажатие кратковременным p.36
• Центральный блок 2 датчик удара 3 дополнительные датчики 4 сервисная кнопка 5 антенный модуль 6 реле блокировки 7 дополнительные реле 8 блок обхода иммобилайзера p.38
• После установки и настройки p.38
• Параметры настройки дополнительных каналов p.38
• Карта размещения установленных компонентов автосигнализации p.38
