StarLine А92 Dialog
28

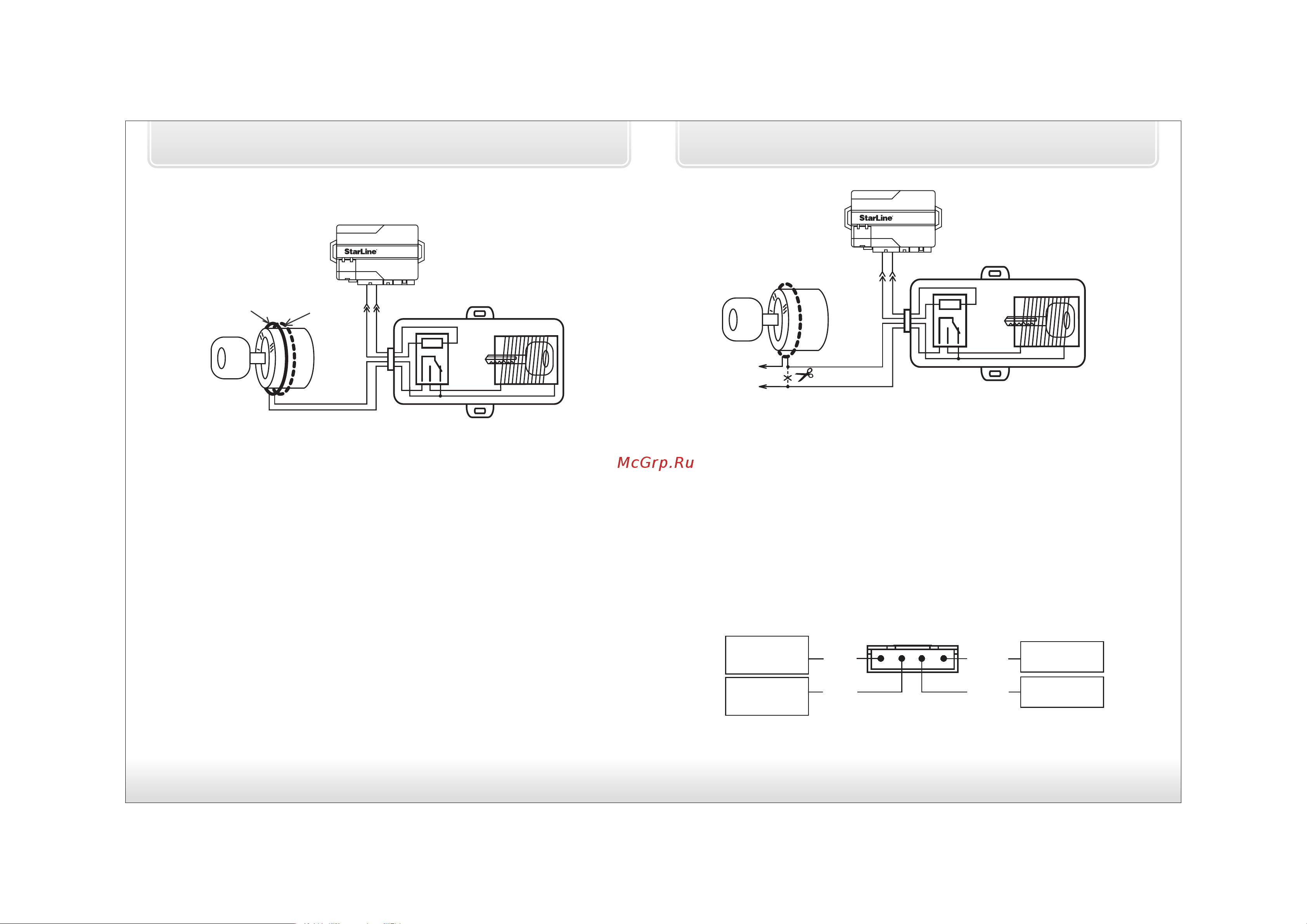

Подключение модуля обхода штатного иммобилайзера BP-02
(в комплект не входит)
Антенна штатного
иммобилайзера
Антенна блока
обхода
Замок
зажигания
Модуль обхода
иммобилайзера BP-02
серый
серый
черный
красный
черно-
красный
красный
Для включения модуля необходимо использовать отрицательный
выход сигнализации для обхода штатного иммобилайзера (розовый
провод 18-контактного разъема «Х3»). Внутри модуля необходимо
расположить ключ или чип ключа. Антенна модуля одевается на замок
зажигания рядом с штатной антенной иммобилайзера.
Если требуется подключить модуль обхода в разрыв антенны штатного
иммобилайзера, то рекомендуем использовать эту схему включения:
инструкция по установке
29
Антенна штатного
иммобилайзера
серый
серый
черный
красный
черно-
красный
красный
Замок
зажигания
Модуль обхода
иммобилайзера BP-02
Подключение датчика удара и дополнительных
датчиков
Двухуровневый датчик удара, входящий в комплект поставки
подключается к 4-х контактному разъему «X4» центрального блока.
Используя разветвляющийся кабель из комплекта сигнализации, к
системе можно подключить дополнительный датчик параллельно
датчику удара. В качестве дополнительного датчика можно
использовать микроволновый датчик (он просигнализирует при
проникновении в салон автомобиля через окно), или датчик наклона
и давления. (он сработает при наклоне автомобиля, например
при попытке поддомкрачивания или погрузки на эвакуатор) и при
открывании двери (разбитии стекла).
Назначение контактов разъема «Х4»
Oɬɪɢɰɚɬɟɥɶɧɵɣ
ɜɯɨɞɬɪɟɜɨɠɧɨɝɨ
ɭɪɨɜɧɹ ɞɚɬɱɢɤɚ
Oɬɪɢɰɚɬɟɥɶɧɵɣ
ɜɯɨɞɩɪɟɞɭɩɪɟɞ
ɭɪɨɜɧɹ ɞɚɬɱɢɤɚ
ɉɢɬɚɧɢɟ ɞɚɬɱɢɤɚ
+12ȼ
Ʉɨɪɩɭɫ (-)
белый
синий черный
красный
