Daikin FTXK25AV1BW [102/156] Soğutucu borulari

6-10

* Uygun miktarda ilave soğutucu eklemeyi unutmayın. Bunu yapmamak daha az bir performansa neden olabilir.

Not: Dış ünite içine önceden doldurulmuş soğutucu en fazla 7,5m uzunluğunda boru tesisatı içindir.

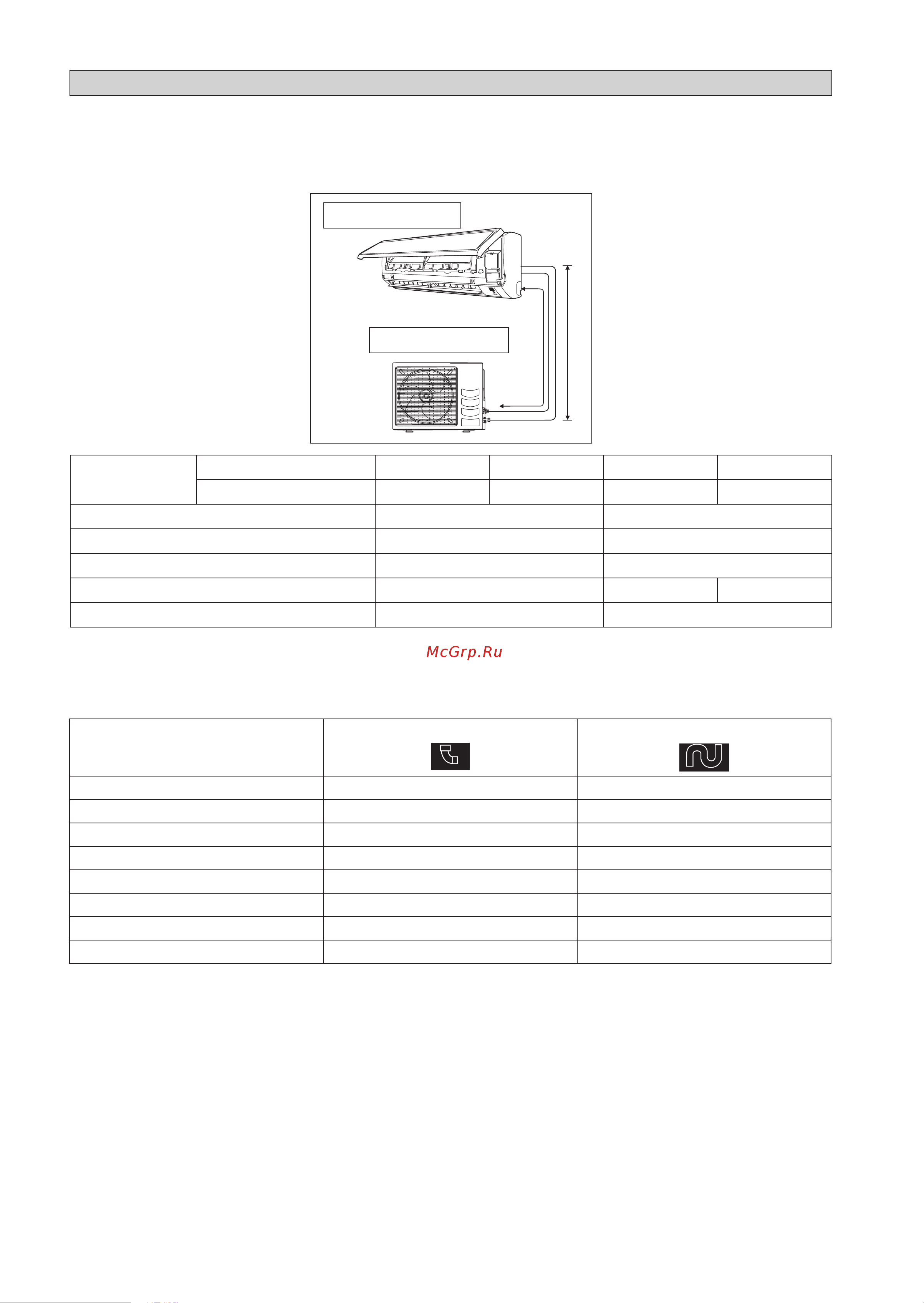

İzin verilen Boru Uzunluğu

Boru çok uzunsa, ünitenin hem kapasitesi hem de güvenilirliği azalacaktır. Kıvrımların sayısı arttıkça, soğutucu sistemin

akımına karşı direnci artar ve böylece soğutma kapasitesi azalır. Sonuçta, kompresör arızalanabilir. Her zaman en kısa rotayı

seçiniz ve aflağıdaki tabloda yer alan önerilere dikkate alınız:

SOĞUTUCU BORULARI

Modeller

İç Mekan (FTXK) 25 35 50 60

Dış Mekan (RXK) 25 35 50 60

Min. izin verilen uzunluk (L), m 33

Max. izin verilen uzunluk (L), m 20 30

Max. Allowable Elevation (E), m 10 10

Gaz Borusu Boyu, mm/(inç)

9,52 (3/8") 12,70 (1/2") 15,88 (5/8")

Akışkan Borusu Boyu, mm/(inç)

6,35 (1/4") 6,35 (1/4")

Dış Mekan Ünitesi

İç mekan ünitesi

Çeşitli montaj için eşdeğer uzunluğu (metre)

Boru Büyüklüğü L eklem Tuzak viraj

3/8" (OD9,52mm) 0,18 1,3

1/2" (OD12,7mm) 0,20 1,5

5/8" (OD15,9mm) 0,25 2

3/4" (OD19,1mm) 0,35 2,4

7/8" (OD22,2mm) 0,40 3

1" (OD25,4mm) 0,45 3,4

1 1/8" (OD28,6mm) 0,50 3,7

1 3/8" (OD34,9mm) 0,60 4,4

Notlar:

Eşdeğer boru uzunluğu gaz borulari gerçek uzunluğu ile elde edilir.

90° boru bükme L ortak eşdeğerdir.

Kıvrımlar boruyu kırmayacak şekilde dikkatlice yapılmalıdır. Mümkünse boruyu kıvırmak bir boru kıvırıcı kullanın.
