REMARQUE : veuillez BASÉ SUR INSTALLATION réelle CONCEPTION DE LA PLAQUE DE L’UNITÉ DE PLAQUE
D’INSTALLATION 25/35 RÉFÉRENCE DE DIMENSION À LA PAGE 1 &2.
PLAQUE D’INSTALLATION 25/35
Dimension
Modèle
ABCDEFGHI JKLM
25/35
890 297 210 166 184 42 46 55 56 154 182 263 52
5-1
Français
Traduction des instructions d’origine
Unité Intérieure [FTXK]
A
B
VUE DE DEVANT
VUE DE DESSUS
C
VUE LATÉRALE
H
I
B
LA MARQUE INDIQUE LA DIRECTION DES TUYAUX
ARRIÈRE ARRIÈRE
DROITE
GAUCHE
BAS
BAS
VIS FIXES DE LA GRILLE AVANT
(INTÉRIEUR)
VOLET
SIGNAL DE
RÉCEPTION
UNITÉ INTÉRIEURE
INTERRUPTEUR DE
SUR/ARRÊT
THERMISTOR DE TEMPÉRATURE DE
LA PIÈCE (INTÉRIEUR)
PLAQUE
D’IDENTIFICATION
RÉPARTITEUR
AVEC BORNE
DE MISE À LA
TERRE
F
E
J
G
G
L
D
B
K
M
A
Extrémité du tuyau de gazExtrémité du tuyau de liquide
Trou percé dans le
mur à Ø 65mm
Toutes les dimensions sont données en mm
Position du tuyau
d’évacuation
F

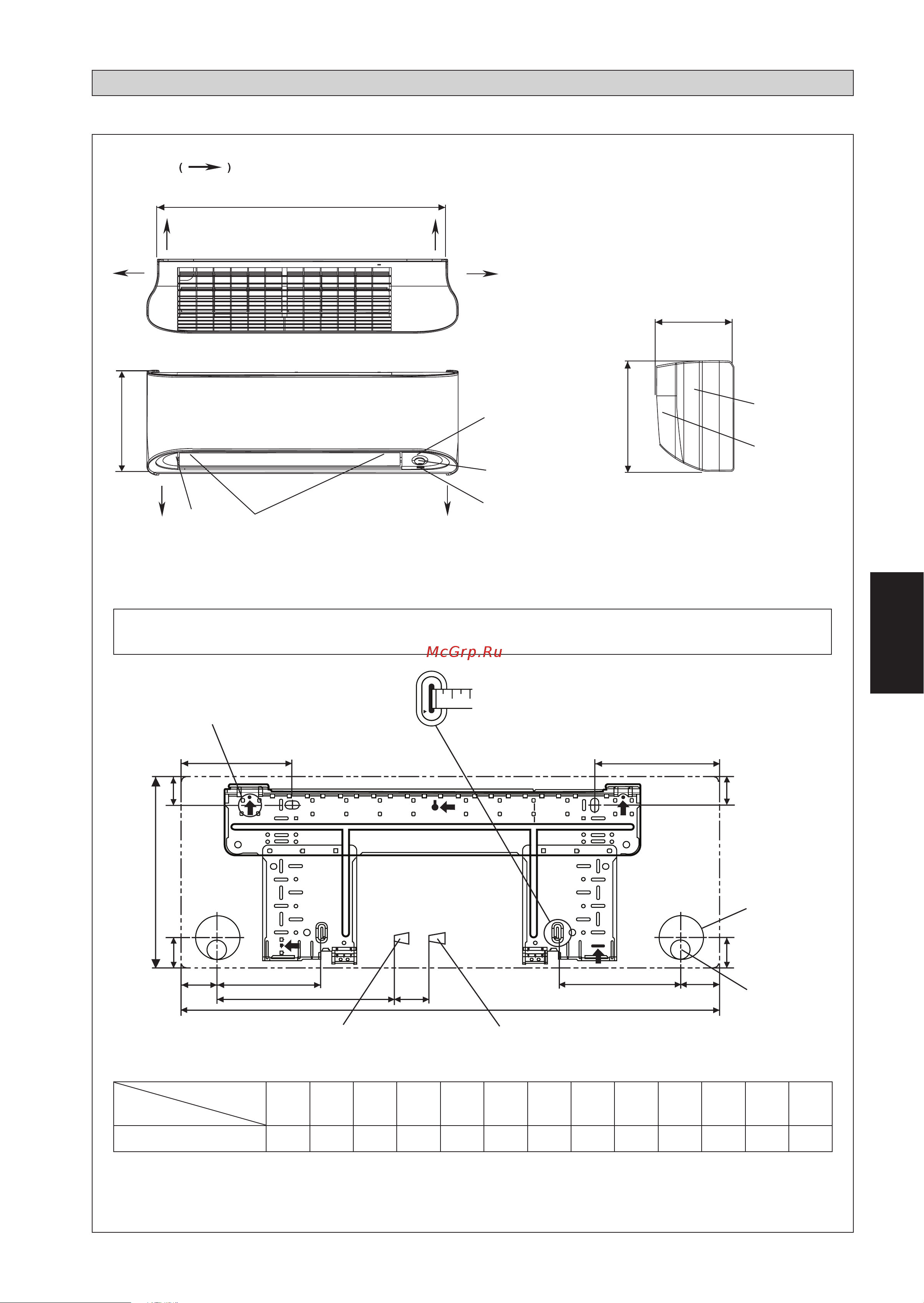

CONTOUR ET DIMENSIONS
«
Points de fixation de la plaque de montage
recommandés (5 points en tout)
Utilisez un mètre à ruban comme indiqué.
Placez l’extrémité du mètre à ruban sur
Ñ
5 IM-5WMYJR-1114(2)DK VZ-FR-41821 15 IM-5WMYJR-1114(2)DK VZ-FR-41821 1 3/27/15 11:22:03 AM3/27/15 11:22:03 AM
