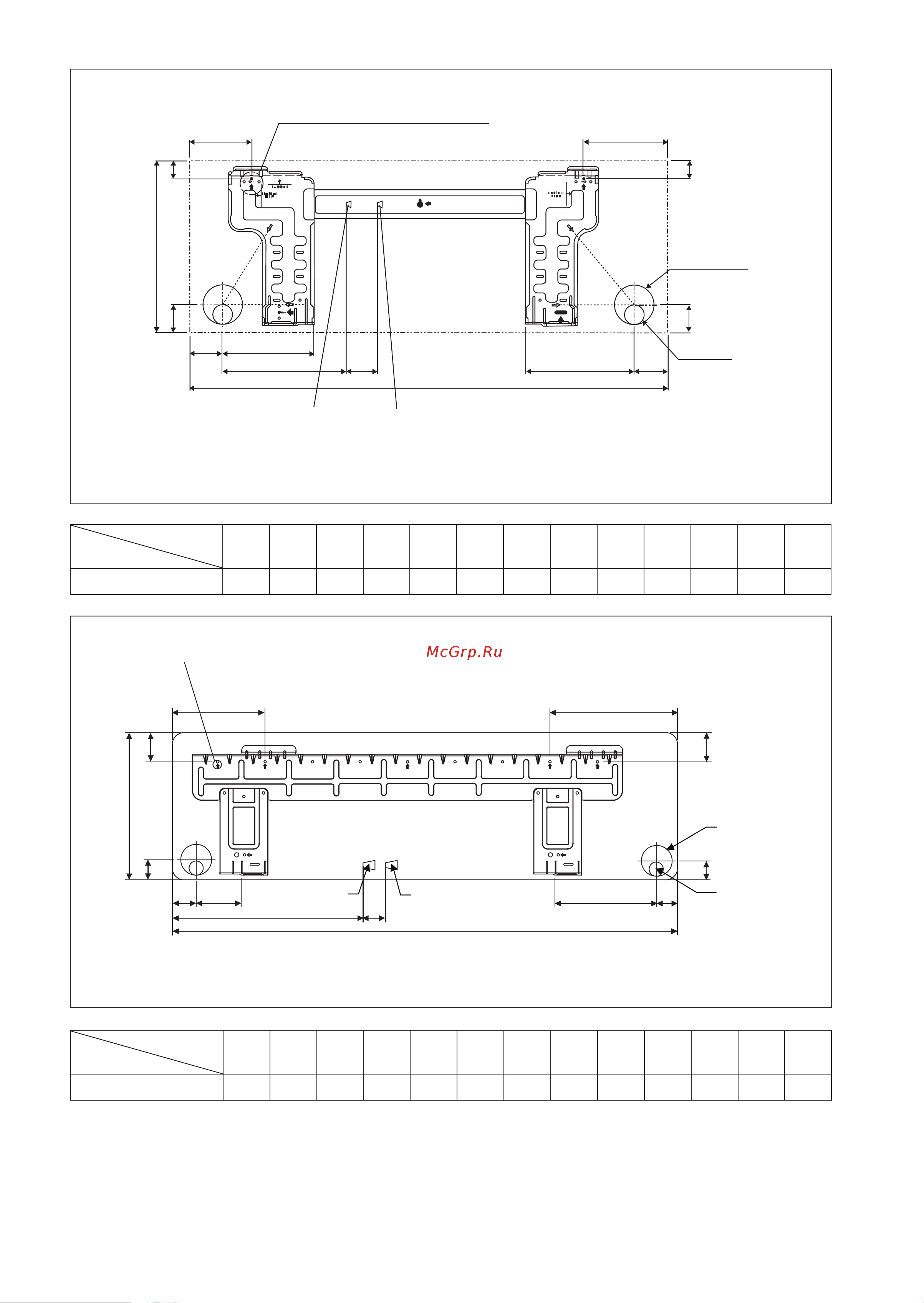

5-2
Dimension
Modèle
ABCDEFGHI JKLM
25/35
890 297 210 104 141 30 46 55 56 153 181 207 52
Dimension
Modèle
ABCDEFGHI JKLM
50/60
1172 320 242 190 173 61 40 45 48 91 219 580 45
D
B
G
H
J
L
M
A
K
F
I
G
F
E
Trou percé dans le
mur à Ø 65mm
Position du tuyau
d’évacuation
Extrémité du tuyau de liquide Extrémité du tuyau de gaz
PLAQUE D’INSTALLATION 50/60
«
Points de fixation de la plaque de montage recommandés
(7 points en tout)
«
Points de fixation de la plaque de montage recommandés
(5 points en tout)
Trou percé dans le mur à
Ø 65mm
Position du tuyau d’évacuation
Extrémité du tuyau de gaz
Extrémité du tuyau de liquide
E
F
G
IK
ML
JH
G
F
B
D
A
ALTERNATIVE PLAQUE D’INSTALLATION 25/35
Toutes les dimensions sont données en mm
Toutes les dimensions sont données en mm
5 IM-5WMYJR-1114(2)DK VZ-FR-41822 25 IM-5WMYJR-1114(2)DK VZ-FR-41822 2 3/27/15 11:22:04 AM3/27/15 11:22:04 AM
