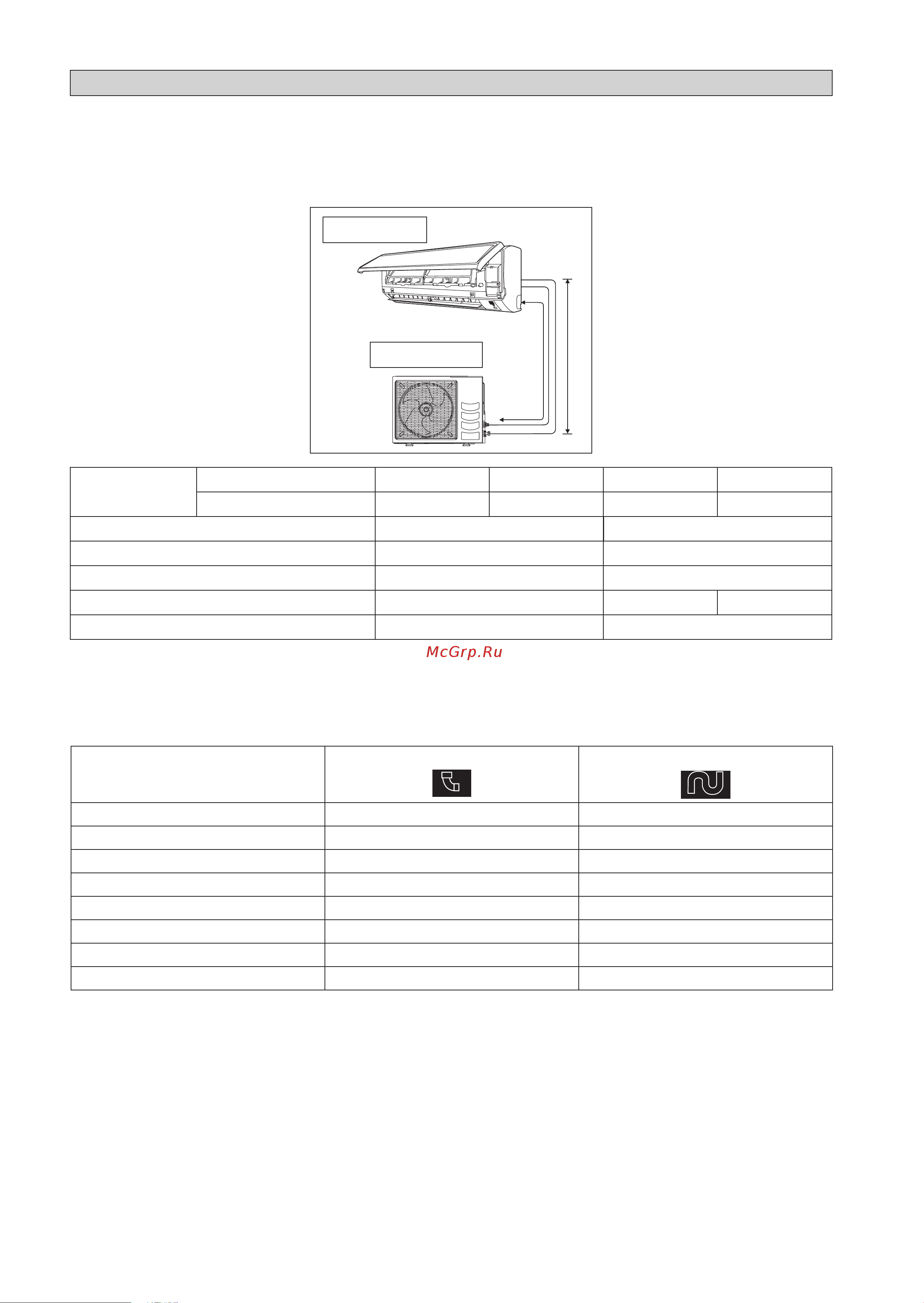

Daikin FTXK25AV1BW [30/156] Condotti del refrigerante

2-10

*Accertarsi di aggiungere la quantità corretta di refrigerante aggiuntivo. In caso contrario si potrebbe riscontrare una riduzione delle

prestazioni.

Attenzione: Il refrigerante precaricato in fabbrica è calcolato per una tubatura di 7,5m di lunghezza.

Lunghezza dei tubi consentita

Se le tubazioni sono troppo lungfie, la capacità e l’affidabilità dell’apparecchio risultano entrambe compromesse. Più grande

è il numero dei gomiti, maggiore è la resistenza al flusso del sistema di raffreddamento; così la capacità di raffreddamento

diminuisce. Come conseguenza, il compressore potrebbe diventare difettoso. Scegliere sempre il percorso più corto e obbedire

le raccomandazioni delle tavole seguenti:

Altezza Massima Consentita (E), m 10 10

Diametro Tubi Gas, mm/(pollici)

9,52 (3/8") 12,70 (1/2") 15,88 (5/8")

Diametro Tubi Liquidi, mm/(pollici)

6,35 (1/4") 6,35 (1/4")

Unità esterna

LE

Lunghezza equivalente per il montaggio vari (metri)

Dimensioni Dei Tubi L congiunta Trappola curva

1 1/8" (OD28,6mm) 0,50 3,7

1 3/8" (OD34,9mm) 0,60 4,4

Note:

1.

2.

Qualsiasi operazione di piegatura dei tubi deve essere eseguita a regola d’arte in modo da evitare fessurazioni ai tubi. Per piegare

i tubi, utilizzare, ove possibile, l’apposito strumento.
