6-2

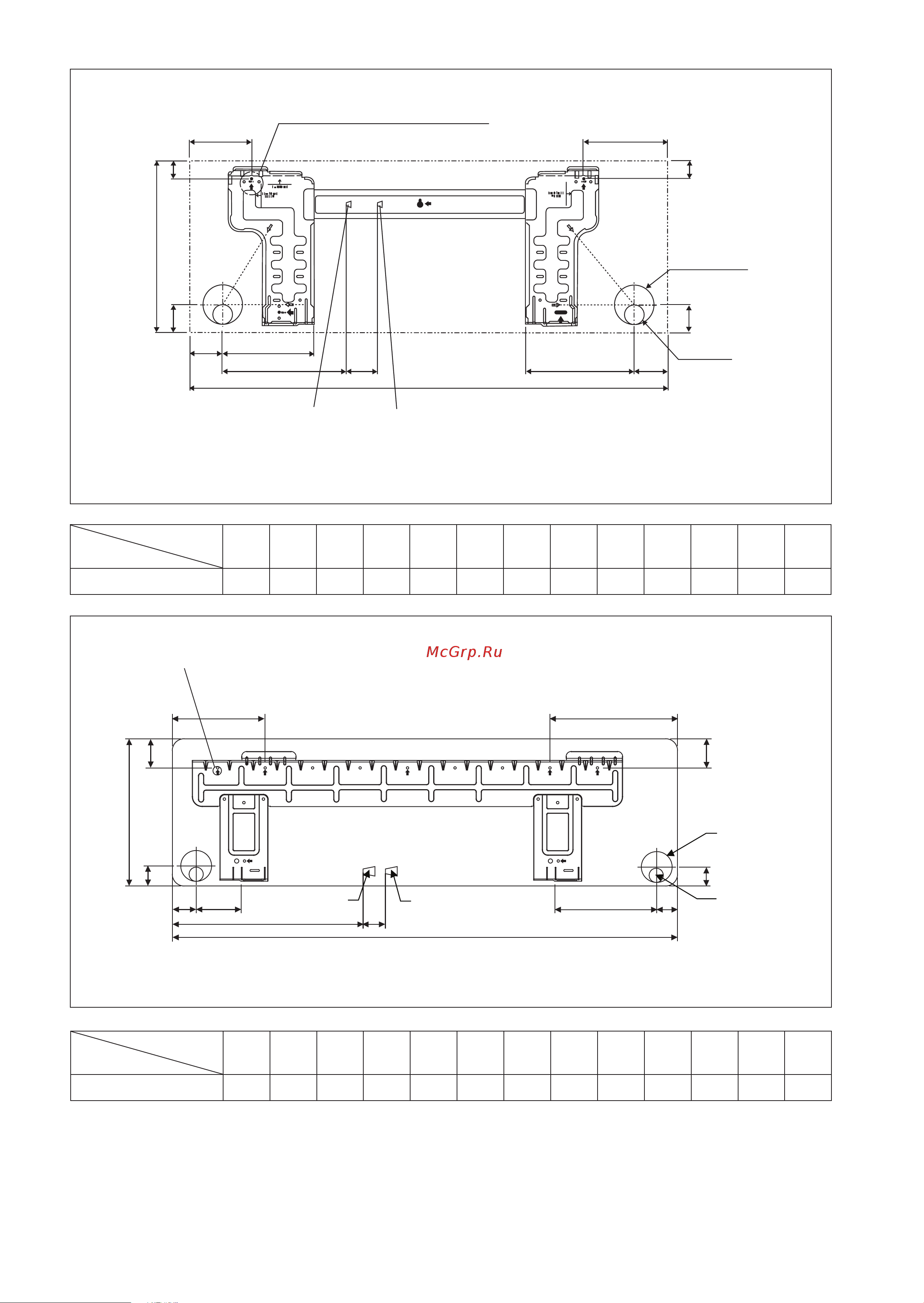

Boyutlar
Modeller
ABCDEFGH I JKLM
25/35
890 297 210 104 141 30 46 55 56 153 181 207 52
Boyutlar
Modeller
ABCDEFGH I JKLM
50/60
1172 320 242 190 173 61 40 45 48 91 219 580 45
D
B
G
H
J
L
M
A
K
F
I
G
F
E
Duvardaki delik
çapı Ø 65mm
Tahliye hortumu
konumu
Sıvı borusu sonu
Gaz borusu sonu
KURULUM LEVHASI 50/60
« Tavsiye edilen montaj plakası alı koyma noktaları
(tümünde 7 nokta)
« Tavsiye edilen montaj plakası alı koyma noktaları
(tümünde 5 nokta)
Duvardaki delik
çapı Ø 65mm
Tahliye hortumu konumu
Gaz borusu sonu
Sıvı borusu sonu
E
F
G
IK
ML
JH
G
F
B
D
A
ALTERNATIF YÜKLEME PLAKASI 25/35
Tüm boyutlar mm olarak verilmiştir
Tüm boyutlar mm olarak verilmiştir
