INDUSTRIALE MODEL
AIR-CONDITIONER FLOOR-CEILING TYPE
5

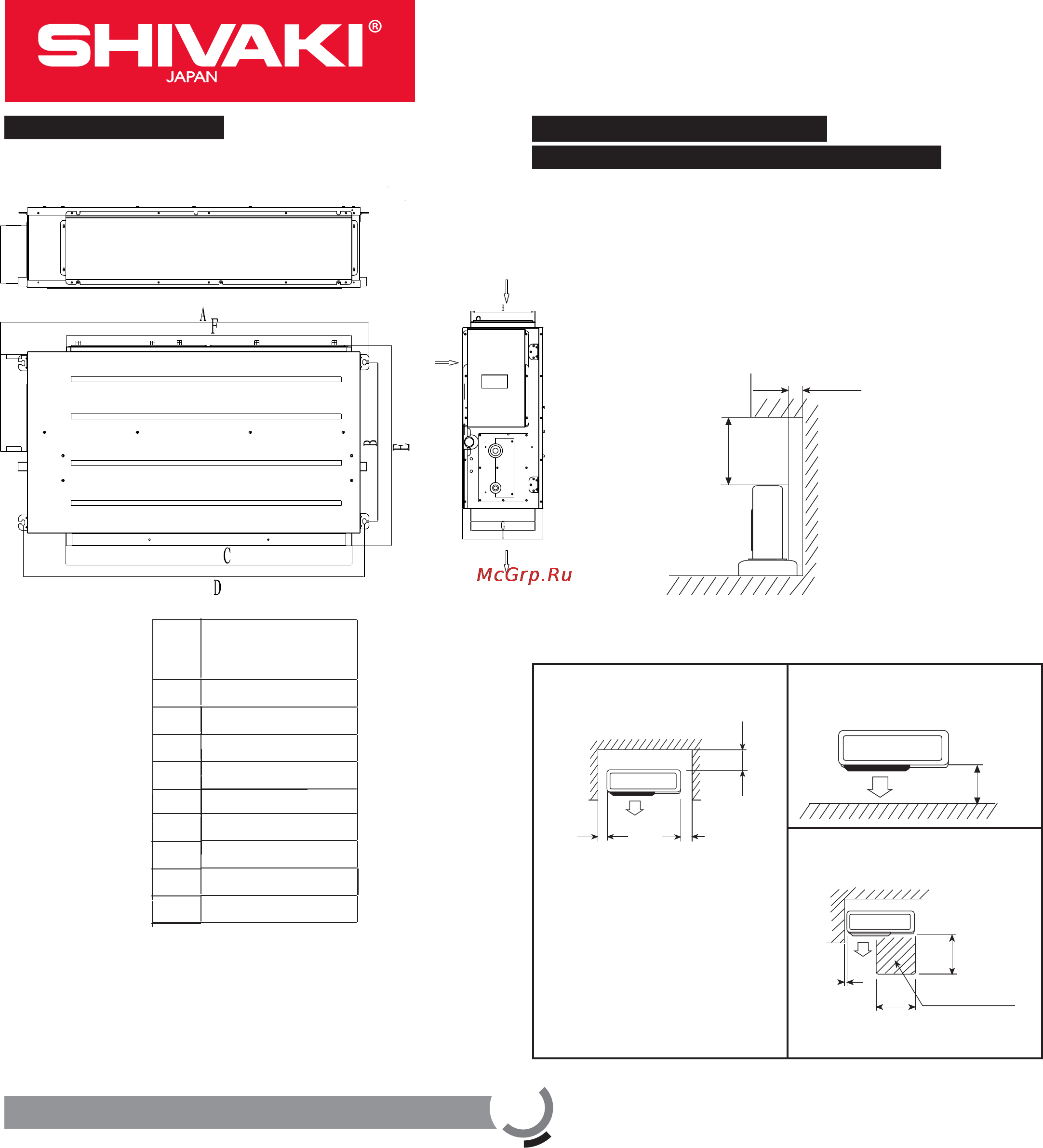

Габаритные размеры
SDH-364BE
SDH-604BE
A,мм
1425
B,мм
C,мм
1155
D,мм
1337
643
1155
207
207
260
Установка внутреннего блока
Выбор места установки наружного блока
Выберите поверхность установки
, которая может
выдержать вес оборудования, не будет передавать,
и производить шум и вибрацию при работе оборудо-
вания.
Защитите оборудование от дождя и прямых солнеч-
ных лучей.
Размещение наружного блока
под козырьком
Минимальное расстояние
до козырька сверху
500 мм
Минимальное расстояние от
задней стенки наружного
блока до стены 100 мм
• Устанавливайте оборудование в хорошо вентили-
руемом пространстве.
Размещение наружного блока
в нише со свободным выходом
воздушного потока вперед
Мин. 200 мм *Мин. 300 мм
Мин. 200 мм
*С правой стороны блока (стороны
размещения вентилей) рекомендуется
оставлять расстояние не менее 1 м для
облегчения дальнейшего сервисного
обслуживания блока.
Размещение наружного блока
с препятствием для выхода
воздушного потока
Мин. 2000 мм
Минимальное пространство
для сервисного обслуживания
блока
Свободное
пространство
500 мм
Мин.
200 мм
2000 мм
Воздухоприёмник
Нижний воздухоприёмник
Отверстие выпуска
воздуха
F,мм
G,мм
H,мм
I,мм
E,мм
515
