INDUSTRIALE MODEL
AIR-CONDITIONER FLOOR-CEILING TYPE
7

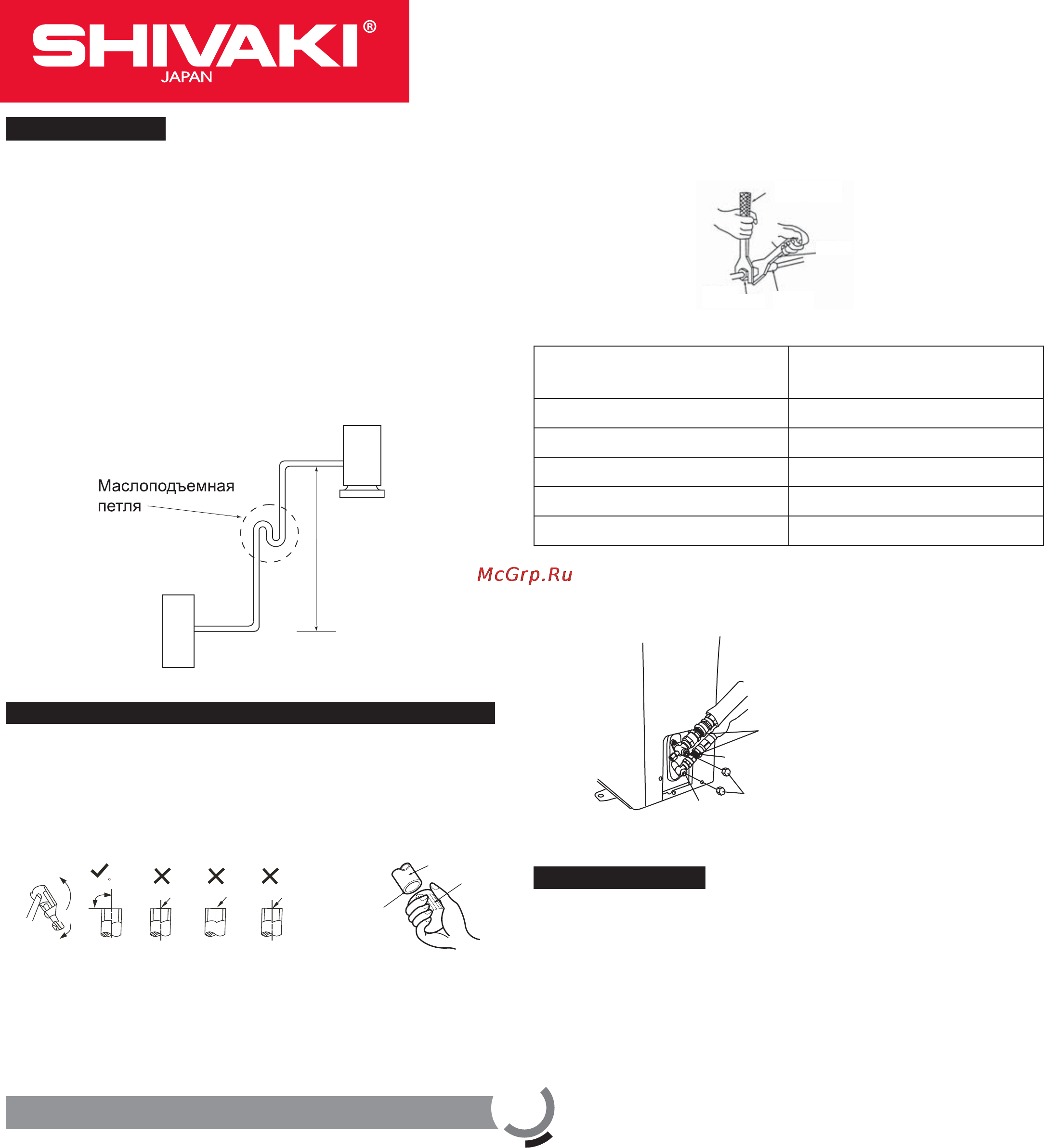

Перепад высот
• В случае, если внутренний и наружный
блоки нахо-
дятся на разных уровнях, перепад высот не должен
превышать максимально допустимый.
• Предупреждение:
Значения производительности установки даны при
стандартной длине магистрали. Увеличение длины
магистрали может вызвать уменьшение производи-
тельности, а превышение максимально допустимой
длины может привести к выходу оборудования из
строя. Маслоподъемные петли должны быть сдела
-
ны через каждые 3-5 метров.
Наружный
блок
Внутрений
блок
>5 м
Подключение фреонопровода к наружному блоку
• Не допускайте
перекручивания и заломов трубы.
Отрежьте нужную длину трубы. Обработайте края
среза. Удалите заусенцы.
Скошенный
90C
Шероховатый
Заусенцы
Труба
Риммер
Срез
• Снимите гайки-заглушки с 2- и 3-ходового вентилей
наружного блока. Оденьте их на трубу и развальцуй-
те трубу.
• Подключите фреонопровод к наружному блоку. С по-
мощью двух гаечных ключей плотно обожмите места
соединения. Моменты усилия см. в таблице ниже.
ſƷNJǃƽƺƯƼƬƹƴǃƱƹƴƱƸ
ƻƺƶƼƿƾNjDžƱƸƿƸƺƸƱƹƾƿ
ſƷNJǃ
žƬƵƶƬ
ƤƾƿǂƱƼ
Диаметр трубопровода,
мм
Момент затяжки,
Н×м
Ø 6,35 14-17
Ø 9,53 32-40
Ø 12,7 50-60
Ø 15,8 62-75
Ø 19,05 98-120
Вентиль высокого давления
Защитная крышка
Вентиль низкого давления
Соединительные трубопроводы
в изоляции
Вакуумирование
• Проверьте надежность и правильность
соединений
фреонопровода.
• Снимите крышку заправочного (сервисного) порта
3-хо-дового клапана.
• Подключите вакуумный насос, как показано на ри-
сунке.
• Откройте клапан низкого давления манометрическо-
