ƝƀſƛƑƛƒƞƟƑƛƜƛƀƞƟƏƚƛƑſƓ
INSTALLATION MANUAL
8
го коллектора.
Вакуумируйте систему не менее 10 минут. Если ма-
нометр показывает давление (-1 кг/см
2
) и ниже, то
закройте клапан низкого давления манометриче-
ского коллектора, выключите насос. Подождите 5
минут. Если давление не поднимается, то откройте
запорные вентили наружного блока.
После того как фреон заполнит трубопровод, и
давление внутри системы поднимется, отключите
вакуумный насос.
Если длина монтажа превышает 8 метров, доза-
правьте систему жидким хладагентом, согласно
ниже приведённой таблице.
Диаметр жидкостной трубы
Дозаправка
г/м
Ø 6.35 30
Ø 9.53 65
Ø 12.7 120
Отсоедините шланги и плотно закройте герметизиру-
ющие гайки. Проверьте, плотно ли закручены гайки и
места соединения труб мыльной пеной. Убедитесь,
что полностью отсутствуют утечки хладагента.
Установка дренажной трубы
В качестве дренажной трубы можно использовать
полиэтиленовую трубу наружным диаметром 30 мм.
Вставьте один конец дренажной трубы в сливную
трубу блока и прочно соедините трубы с помощью
зажима сливной трубы.
Для предотвращения перетока воды в кондиционер
при его остановке, а также для избежания образова-
ния пузырей и скоплений воды, дренажную трубу не-
обходимо проложить с уклоном в сторону наружного
блока (слива) свыше 1/ 100.
Через каждые 1-1,5 метра по длине трубы необходи-
мо установить опоры, чтобы предотвратить дефор-
мацию трубы.

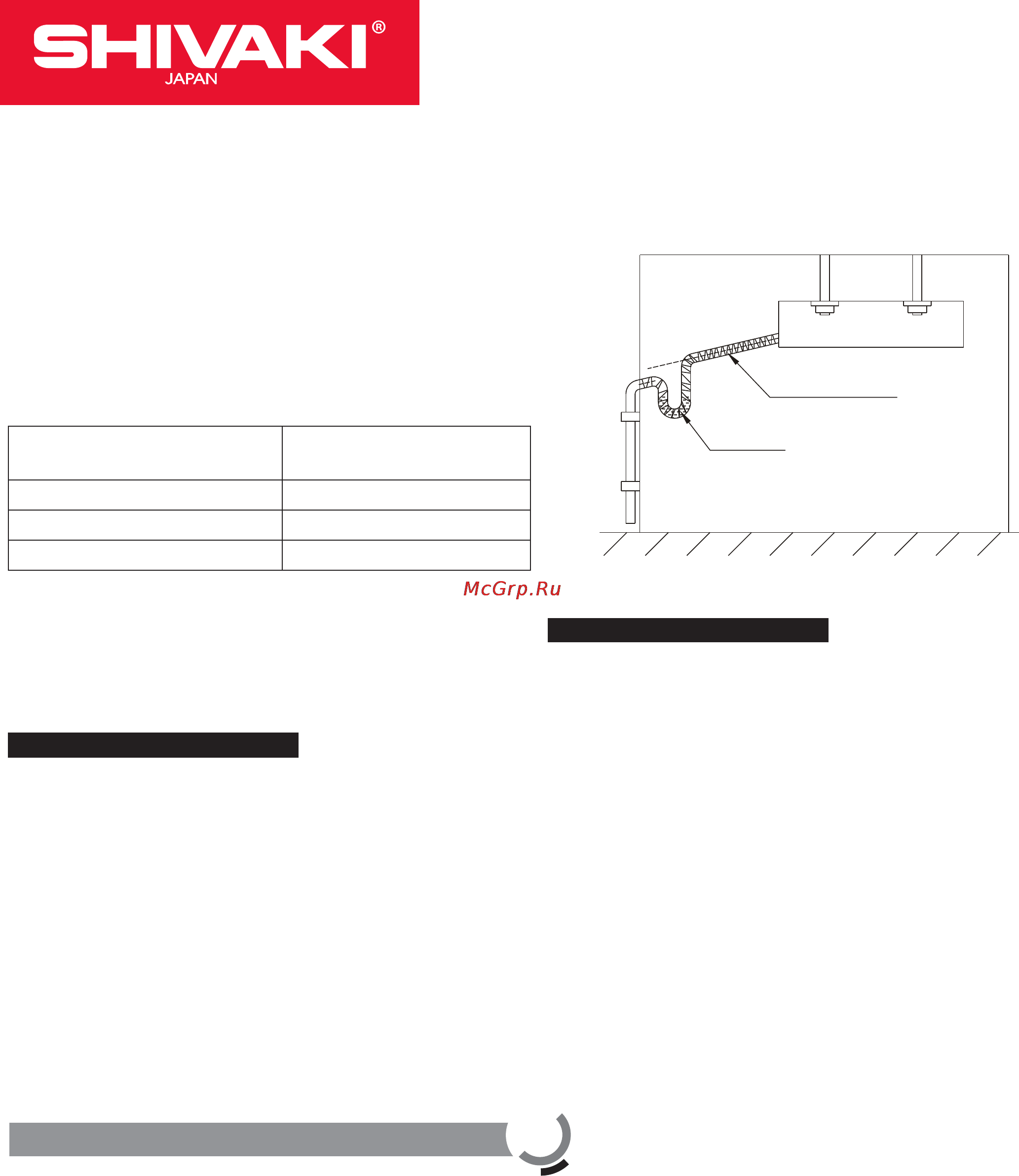

Если дренаж выводится непосредственно в канали-
зацию, необходимо изогнуть трубу, чтобы обеспе-
чить наличие гидрозатвора, препятствующего про-
никновению неприятных запахов в помещение через
дренажную трубу.
ɄȺɇȺɅɖɇɕɃȼɇɍɌɊȿɇɇɂɃȻɈɄ
Гидрозатвор
Дренажная труба
Электрические соединения
Внешний источник питания кондиционера должен
иметь провод заземления, соединённый с заземле-
нием внутреннего и наружного блока.
Монтаж электропроводки должен осуществляться
персоналом, имеющим необходимую квалифика-
цию, в соответствии с электрическими коммутацион-
ными схемами.
В электропроводке должен быть предусмотрен элек-
трический разъединитель, обеспечивающий фи-
зическое разъединение контактов всех активных
проводников, в соответствии с национальными тре-
бованиями к монтажу электроустановок.
Силовая и сигнальная проводка должны быть про-
ложены таким образом, чтобы предотвратить их воз-
действие друг на друга и их контакт с соединитель-
ной трубой или корпусом запорного вентиля.
Подключите кабель питания и межблочный кабель
согласно ниже приведенным схемам.
