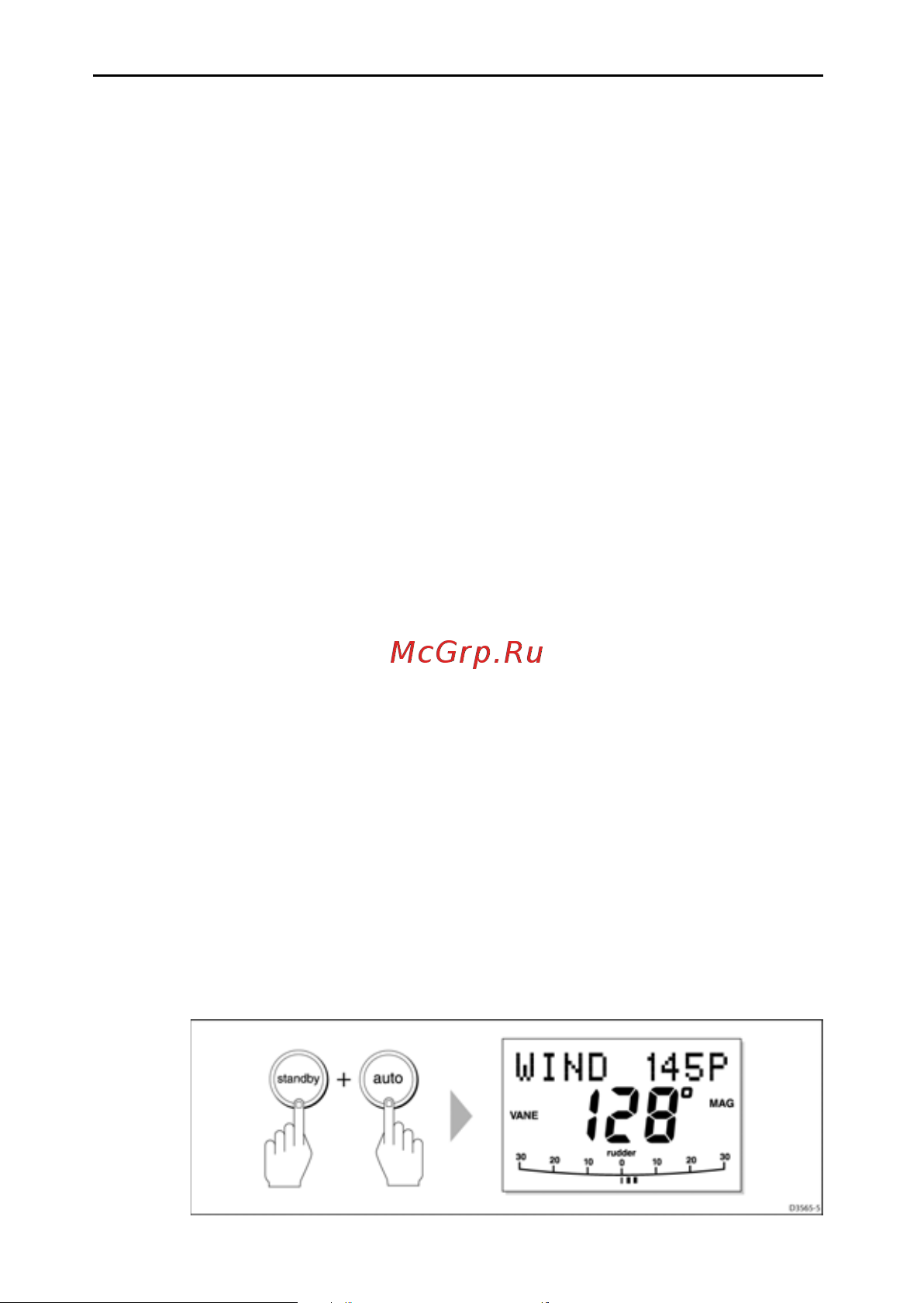

Глава 2 Использование расширенных функций 25 Режим Флюгера В режиме Фтюгсра SmartPilot использует индукционный компас в качссгвс основного источника информации о курсе При изменениях истинного или наблюдаемого направления ветра он регулирует заданный курс для поддер жания исходного наблюдаемого направления ветра Информация о ветре Для использования режима Флюгера SmartPilot должен получать данные о ветре из одного из следующих источников прибор определения ветра ScaTalk прибор определения ветра NMEA ветряной флюгер Raymarine подключенный по интерфейсу ScaTalk Истинный и наблюдаемый угол ветра SmartPilot в режиме Флюгера может поддерживать курс относительно на блюдаемого или истинного направления ветра По умолчанию используется наблюдаемое направление ветра При необхо димости можно использовать истинное направление изменив этот параметр в Пользовательских настройках см стр 31 WindTrim балансировка ветра В режиме Флюгера SmartPilot использует WindTrim для устранения воздей ствия турбулентности и кратковременных порывов ветра Таким образом достигается точность и плавность в работе с минимальным потреблением энергии Для управления быстротой реакции SmartPilot на изменения на правления ветра можно регулировать уровень отклика на ветер WindTrim в Пользовательских настройках см стр 31 Болес высокие значения ба лансировки ветра сделают автопилот чувствительнее к изменениям направ ления ветра Переход в режим Флюгера В режим Фтюгсра можно перейти из режима Ожидания или Автоматического I Выровняйте судно по требуемому направлению ветра 2 Нажмите клавишу w v ST6001 одновременно нажмите клавиш и авто auto и ожидание standby для выбора режима Флюгера и захвата текущего направления ветра Эксклюзивный дистрибьютор компании Raymarine в России ООО Микстмарин т 495 788 05 08
