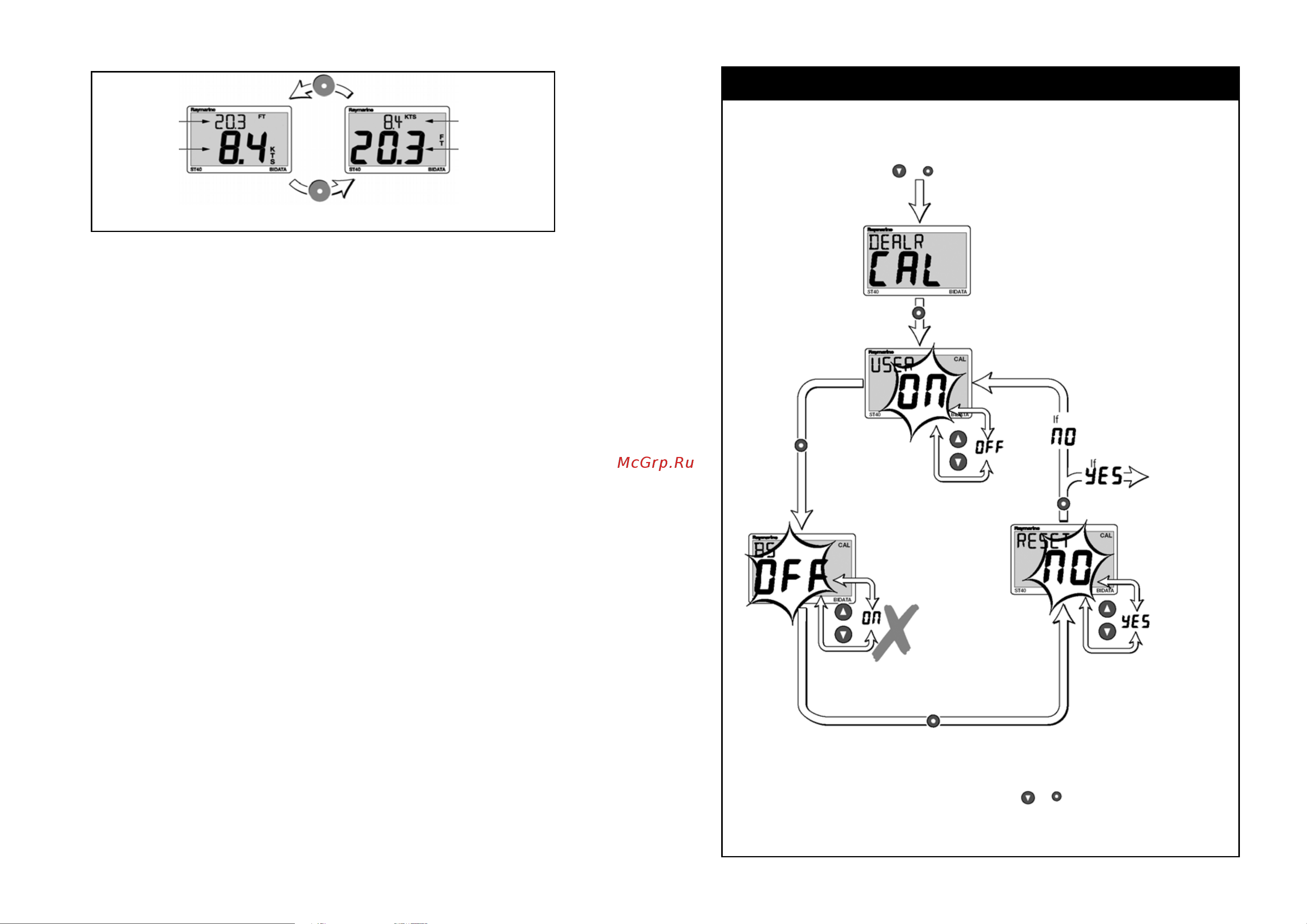

ДИЛЕРСКАЯ НАСТРОЙКА СКОРОСТЬ ГЛУБИНА Во время обычной работы нажмите О и О примерно на 12 секунд Режим входа к настройке Смена мест размещения информации о скорости и глубине Примечание Если при появлении окна входа к настройке Entry screen в тече ние 5 секунд не была нажата ни одна кнопка то происходит возвращение к режиму бывшему до этого активным ERLR 1 2 Рабочие процедуры Информация о работе прибора дана в виде блок схемы flow chart На этой блок схеме приведены различные режимы отображения данных на экране и необходимой последовательности нажатия кнопок для их включения Если нет других оговорок то нажатия кнопок должны быть кратковременными Имейте в виду что Если происходит значительное изменение глубины рельефа то на экране появляются стрелки соответствующего направления В момент включения прибора значение минимальной рованной глубины первоначально устанавливается на нуль ST40 волгл п Окно доступа J U к настройке у дна зарегистри if В момент включения прибора значение максимальной зарегистри рованной скорости первоначально устанавливается на нуль В момент включения прибора значение средней скорости первона чально устанавливается на нуль Экран пройденного расстояния показывает общее расстояние пройдсн нос судном с момента установки на нем измерительного прибора 8Т40 В1ба1а Путевая информация в момент включения прибора обнуляется Работа дисплея В стандартном режиме работы см блок схему Последовательность действий в стандартном режиме работы экраны Speed Скорость Depth Глубина и Water temperature Температура воды являются постоянными экранными окнами т е если какое либо из них было выбрано то оно будет видно до тех пор пока вручную нс будет указано другое экранное окно Вее другие экранные окна являются временными и по истечении 5 секунд уступают место постоянному окну которое было до этого видно в течение нс менее 5 секунд Отключение звука предупредительных сигналов ПО W0FF Од Установки по умолчанию ДЕМО RE О д on Возврат к обычнок работе с использо ванием установок по умолчанию УЕ5 ПРЕДОСТЕРЕЖЕНИЕ НЕ ВКЛЮЧАЙТЕ ДЕМО режим Он используется только для демонстрационных целей О Чтобы сохранить сделанные установки и вернуться к экрану в обычном режиме работы надо одновременно нажать 0 и О примерно на 2 секунды Чтобы отключить звук предупредительного сигнал см раздел Предуп редительные сигналы далее в этой же главе нужно кратковременно нажать любую кнопку прибора Эксклюзивный дистрибьютор компании Raymarine в России ООО Микстмарин т 495 788 05 08 4 Эксклюзивный дистрибьютор компании Raymarine в России ООО Микстмарин т 495 788 05 08 37
