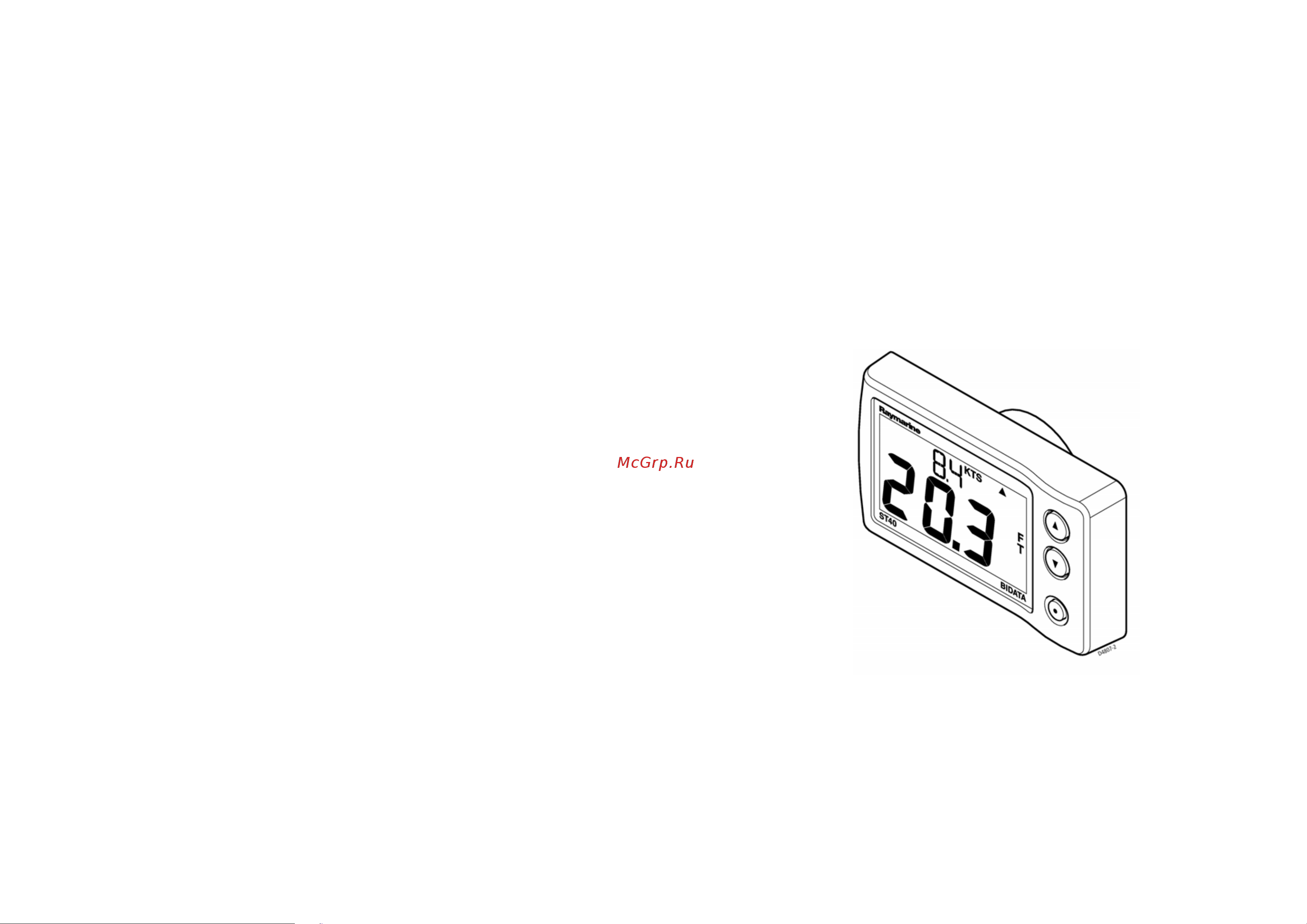

Словарь Cal factor Введение Поправочный коэффициент Используется в измерительных приборах ST40 Speed и ST40 Bidata для корректировки показаний скорости с тем чтобы показания прибора совпадали с реальной скоростью Величина коэффициента может быть от 0 25 уменьшает показания скорости до 2 5 увеличивает показания скорости EMC Электромагнитная совместимость FA Морская сажень единица длины 1FA 182CM FT Фут единица длины 1фут ЗО Зсм KEEL Когда это слово видно на экране Offset в нормальном рабочем режиме или на экране Depth offset в процессе пользовательской настройки оно означает что в данный момент установлена отрицательная величина поправки отсчета глубины т с глубина отсчитывается от некоторой точки лежащей ниже датчика в сторону киля на величину установленного смещения KPH Километры в час единица измерения скорости KTS Узлы единица измерения скорости ПШ 1 852км час M Метры единица измерения длины MPH Мили в час единица измерения скорости OFST Когда это слово видно на экране Offset в нормальном рабочем режиме или на экране Depth offset в процессе пользовательской настройки оно означает что в данный момент установлена нулевая величина поправки отсчета глубины SeaTalk SeaTalk это собственная система компании Raymarinc которая связывает между собой различные совместимые устройства создавая единую интегрированную навигацион ную систему SeaTalk может связываться с другим оборудова нием нс являющимся SeaTalk совместимым с помощью международного протокола NMEА Подробности узнайте у своего дилера W L Когда это слово видно на экране Offset в нормальном рабочем режиме или на экране Depth offset в процессе пользовательской настройки оно означает что в данный момент установлена положительная величина поправки отсчета глубины т с глубина отсчитывается от некоторой точки лежащей выше датчика в сторону Эксклюзивный дистрибьютор компании Raymarine в России ООО Микстмарин т 495 788 05 08 40 Спасибо что вы приобрели это изделие компании Каутаппс Мы надеемся что измерительный прибор 5Т40 будет надежно и безотказно работать у вас в течение многих лет Этот прибор спроектирован так чтобы обеспечить надежное функцио нирование даже в самых суровых условиях эксплуатации Эксклюзивный дистрибьютор компании Raymarine в России ООО Микстмарин т 495 788 05 08 1
