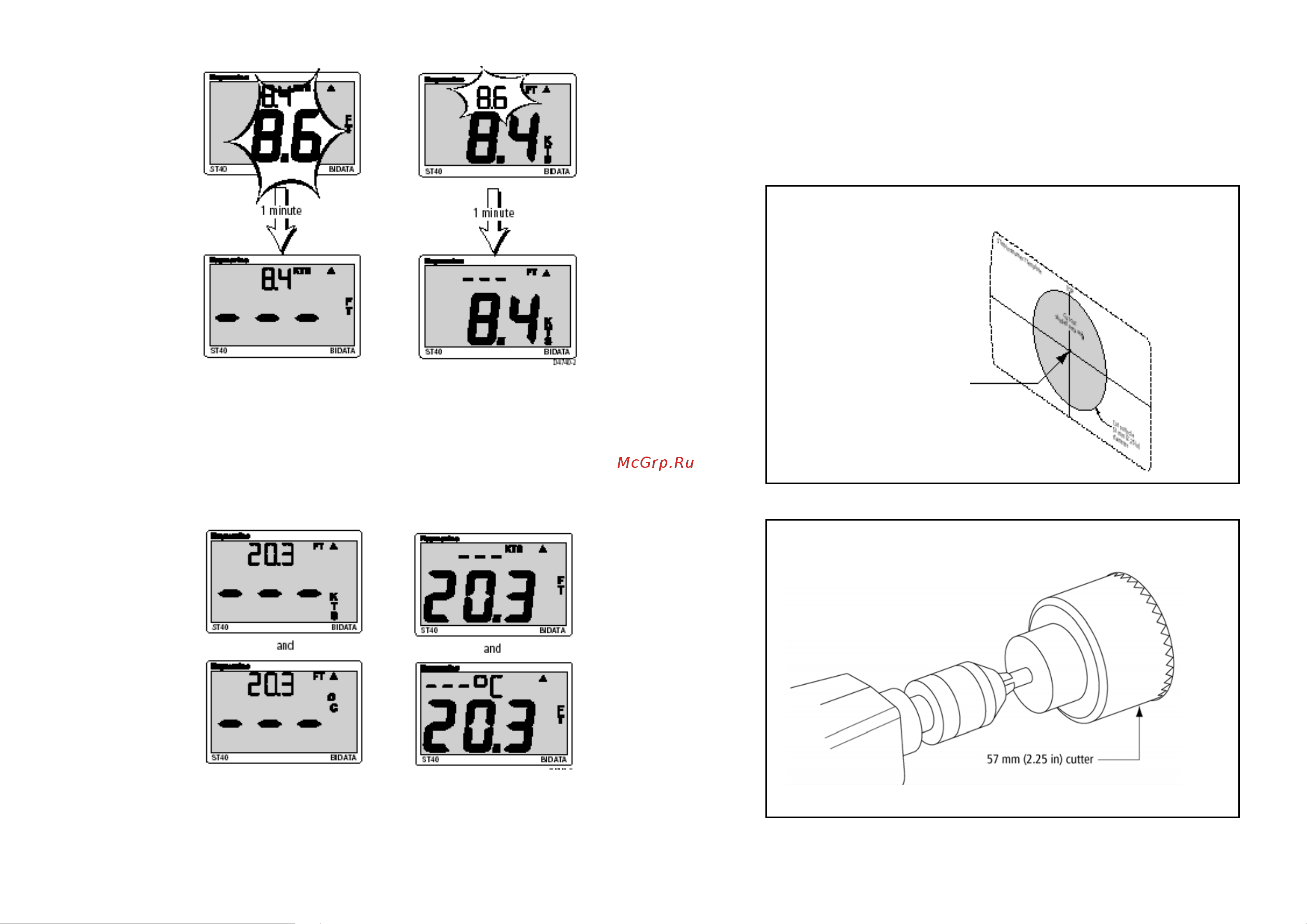

Установка измерительного прибора Нет данных о глубине Проведите установку как показано на следующих рисунках 1 пяпйе V 1 Возьмите шаблон из данного Руководства приложите к месту пред полагаемой установки прибора и отметьте центр вырезаемого круга Ваши действия Проверьте состояние кабеля датчика эхолота и надеж ность соединения разъемов Причина также может заключаться в заросшей водорос лями излучающей поверхности датчика Нет показаний скорости или температуры или Ваши действия Проверьте состояние кабеля от датчика скорости и надежность соединения разъемов Эксклюзивный дистрибьютор компании Лаутаппе в России ООО Микстмарин т 495 788 05 08 14 Эксклюзивный дистрибьютор компании Раутаппе в России ООО Микстмарин т 495 788 05 08 27
