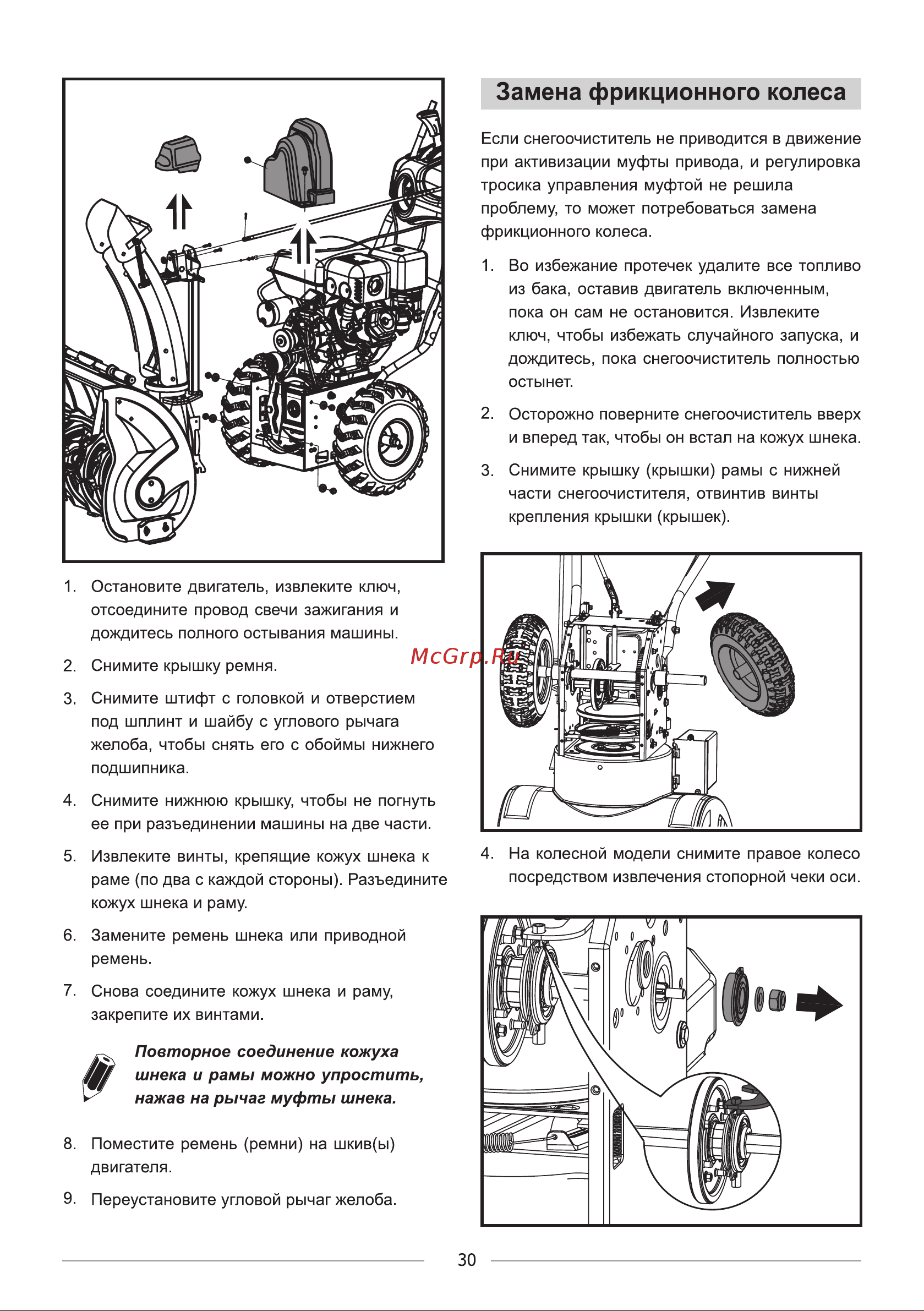

Замена фрикционного колеса Если снегоочиститель не приводится в движение при активизации муфты привода и регулировка тросика управления муфтой не решила проблему то может потребоваться замена фрикционного колеса 1 Во избежание протечек удалите все топливо из бака оставив двигатель включенным пока он сам не остановится Извлеките ключ чтобы избежать случайного запуска и дождитесь пока снегоочиститель полностью остынет 2 Осторожно поверните снегоочиститель вверх и вперед так чтобы он встал на кожух шнека 3 Снимите крышку крышки рамы с нижней части снегоочистителя отвинтив винты крепления крышки крышек 1 Остановите двигатель извлеките ключ отсоедините провод свечи зажигания и дождитесь полного остывания машины 2 Снимите крышку ремня 3 Снимите штифт с головкой и отверстием под шплинт и шайбу с углового рычага желоба чтобы снять его с обоймы нижнего подшипника 4 Снимите нижнюю крышку чтобы не погнуть ее при разъединении машины на две части 4 На колесной модели снимите правое колесо посредством извлечения стопорной чеки оси 5 Извлеките винты крепящие кожух шнека к раме по два с каждой стороны Разъедините кожух шнека и раму 6 Замените ремень шнека или приводной ремень 7 Снова соедините кожух шнека и раму закрепите их винтами Повторное соединение кожуха ЯШ шнека и рамы можно упростить нажав на рычаг муфты шнека 8 Поместите ремень ремни на шкив ы двигателя 9 Переустановите угловой рычаг желоба 30
