Инсталляция

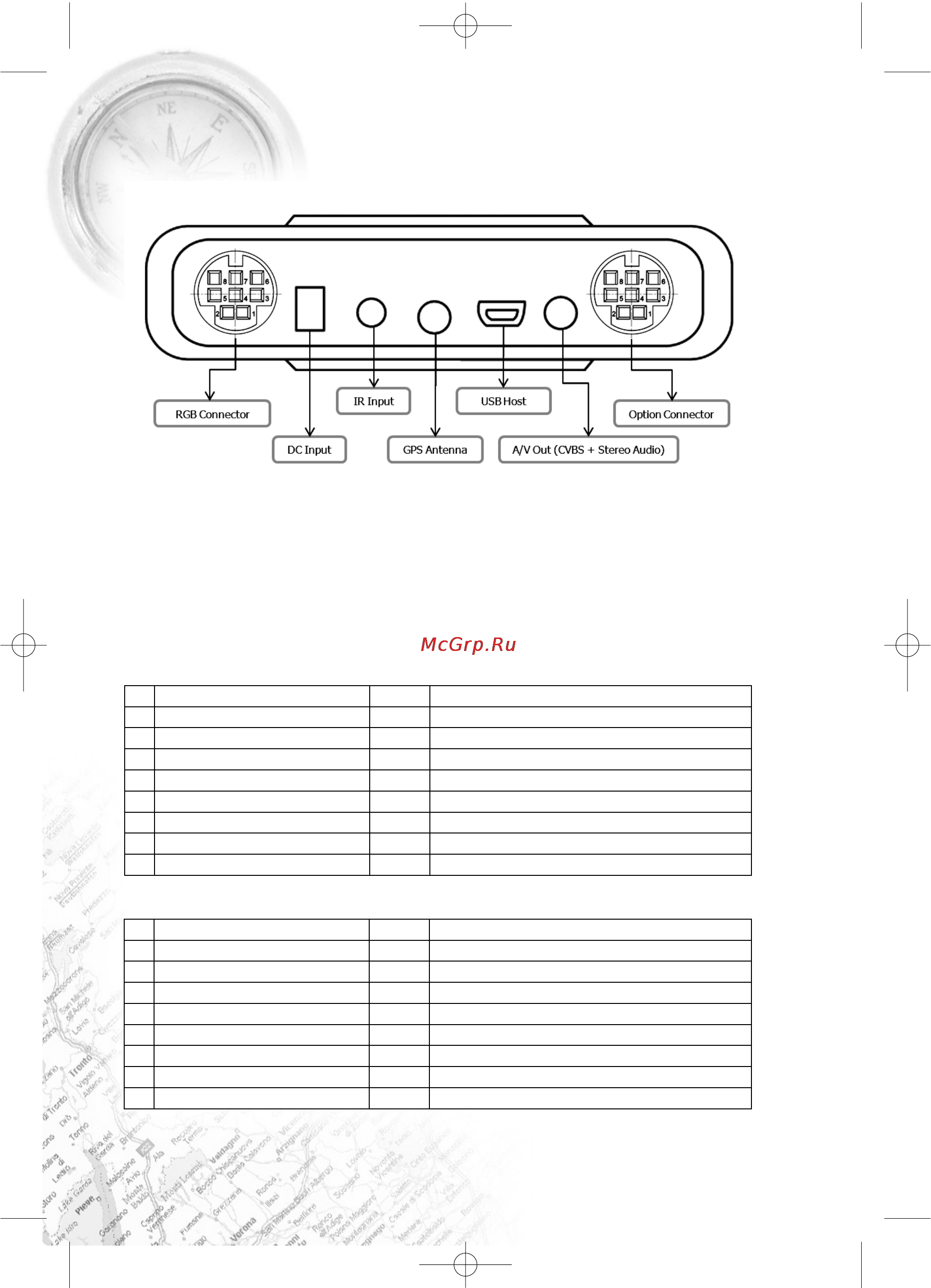

Расположение разъемов на корпусе прибора
1) RGB Connector: Передает RGB сигналы на монитор
2) DC Input: Подключение кабеля питания
3) IR Input : Ресивер Пульта на передней панели модуля
4) GPS Antenna: Подключение GPS антенны
5) USB Host: Для подключения USB
6) A/V Out : Выход NTSC Композитного сигнала и звука на монитор.
7) Option Connector : Подключение IDIO
Распиновка разъема RGB
Распиновка разъёма Option
# Name Type Description
1 VSYNC_5V Out
Video H/V Sync (5 V)
2 GND >
Ground
3 B Out
Blue Video Component (0.7 V)
4 Touch Screen Interface In
Touch Screen Data Input (5 V)
5 G Out
Green Video Component (0.7 V)
6 Navigation Audio Out Out
Mono Navigation Audio
7 R Out
Red Video Component (0.7 V)
8 Navigation Mute Out Out
Navigation Voice On Signal (5V: Active High)
# Name Type Description
1 RxD In
RS>232 Data Receive
2 TxD Out
RS>232 Data Send
3 GND >
Ground
4 VDD >
VDD 5V
5 Navigation Audio Out (Amp) Out
Mono Navigation Audio (w/Int. 5W AMP)
6 Reserved >
Reserved
7 AUX (Video) In
CVBS Video Input
8 GND >
Ground
