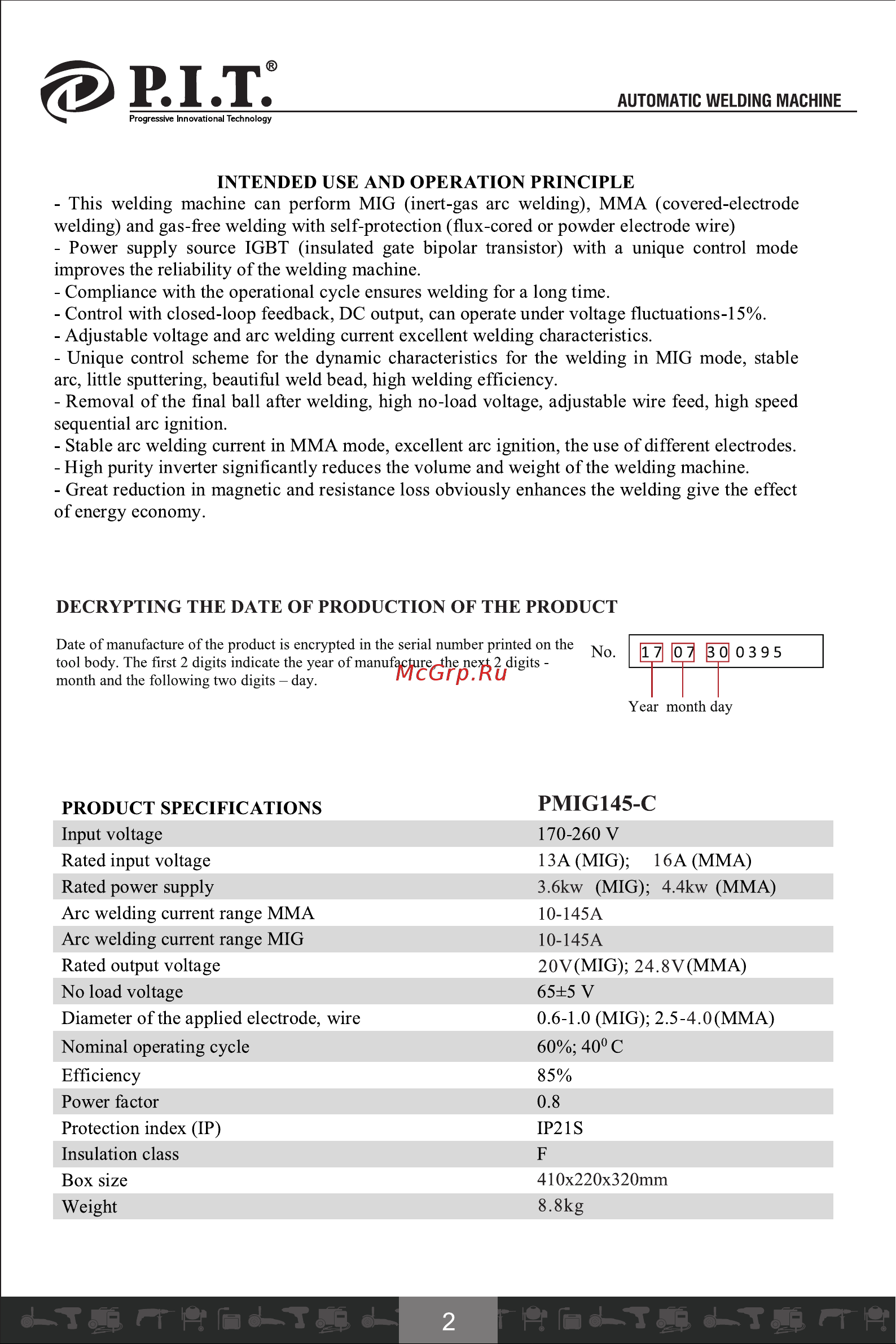

AUTOMATIC WELDING MACHINE INTENDED USE AND OPERATION PRINCIPLE This welding machine can perform MIG inert gas arc welding MMA covered electrode welding and gas free welding with self protection flux cored or powder electrode wire Power supply source IGBT insulated gate bipolar transistor with a unique control mode improves the reliability of the welding machine Compliance with the operational cycle ensures welding for a long time Control with closed loop feedback DC output can operate under voltage fluctuations 15 Adjustable voltage and arc welding current excellent welding characteristics Unique control scheme for the dynamic characteristics for the welding in MIG mode stable arc little sputtering beautiful weld bead high welding efficiency Removal of the final ball after welding high no load voltage adjustable wire feed high speed sequential arc ignition Stable arc welding current in MMA mode excellent arc ignition the use of different electrodes High purity inverter significantly reduces the volume and weight of the welding machine Great reduction in magnetic and resistance loss obviously enhances the welding give the effect of energy economy DECRYPTING THE DATE OF PRODUCTION OF THE PRODUCT Date of manufacture of the product is encrypted in the serial number printed on the No tool body The first 2 digits indicate the year of manufacture the next 2 digits month and the following two digits day Year month day PRODUCT SPECIFICATIONS PMIG145 C Input voltage 170 260 V Rated input voltage 13A MIG 16A MMA Rated power supply 3 6kw MIG 4 4kw MMA Arc welding current range MMA 10 145A Arc welding current range MIG 10 145A Rated output voltage 20V MIG 24 8V MMA No load voltage 65 5 V Diameter of the applied electrode wire 0 6 1 0 MIG 2 5 4 0 MMA Nominal operating cycle 60 40 C Efficiency 85 Power factor 0 8 Protection index IP IP21S Insulation class F Box size 410x220x320mm Weight 8 8kg 2
