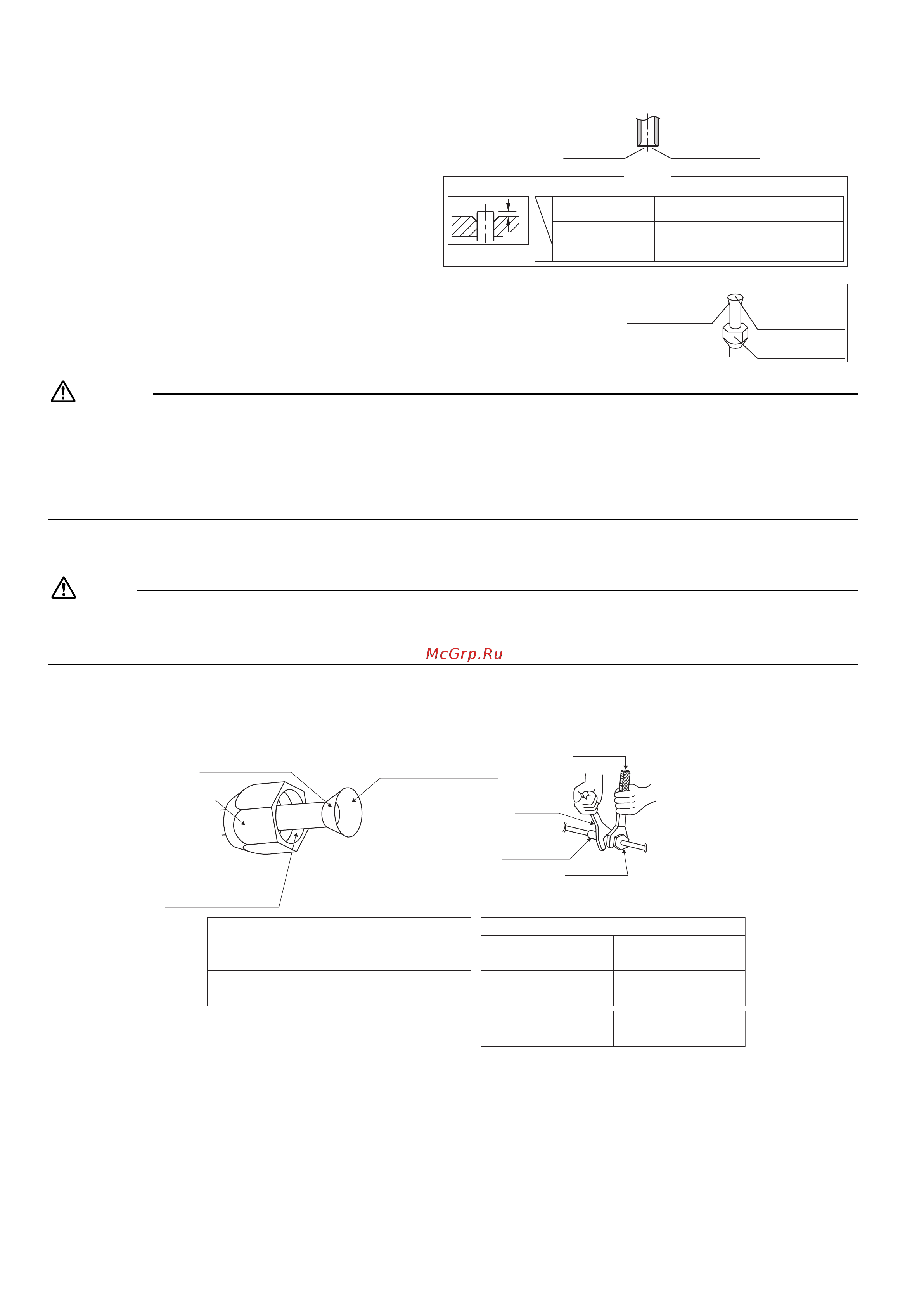

5Türkçe
Dış Ünite Montajı
3. Boru ucunun konik kesilmesi.
1) Boru ucunu bir boru kesiciyle kesin.
2) Boruya girmemesi için, kesilen yüzeyin aşağı
bakan çapaklarını temizleyin.
3) Konik somunu boruya yerleştirin.
4) Boruyu konik kesin.
5) Konik kesimin doğru şekilde yapıldığını
kontrol edin.
UYARI
1) Konik parça üzerinde madeni yağ kullanmayın.
2) Ünitelerin kullanım ömrünü kısaltacağından sisteme madeni yağ girmesine izin vermeyin.
3) Önceki montajlarda kullanılan boruları kesinlikle bir daha kullanmayın. Yalnızca üniteyle birlikte verilen parçaları kullanın.
4) Kullanım ömrünün kısalmaması için, R410A ünitesine kesinlikle bir kurutucu monte etmeyin.
5) Kurutucu maddeler çözünerek sisteme zarar verebilir.
6) Konik kesimin doğru yapılamaması soğutucu gazı kaçağına neden olabilir.
4. Soğutucu akışkan boruları.
İKAZ
1) Ana üniteye sabitlenen konik somunu kullanın. (Konik somunun zamanla çatlamasını önlemek için.)
2) Gaz kaçağını önlemek için, soğutucu yağını yalnızca konik iç yüzeyine uygulayın. (R410A için soğutucu yağı kullanın.)
3) Konik somunlara zarar vermemek ve gaz kaçaklarını önlemek için, konik somunları sıkarken tork anahtarı kullanın.
Her iki koniğin merkezini hizalayın ve konik somunları elinizle 3 veya 4 tam tur çevirerek sıkın. Ardından, bunları tork
anahtarlarıyla tamamen sıkın.
A
A
(Tam olarak dik
şekilde kesin.)
Çapakları temizleyin.
Tam olarak aşağıda gösterilen konuma yerleştirin.
Konik
Kalıp
Kontrol edin:
Konik iç yüzeyinde
pürüz bulunmamalıdır.
Boru ucu mutlaka
mükemmel bir daire
formunda eşit şekilde
konik olmalıdır.
Konik somunun takılı
olduğundan emin olun.
0-0,5mm
Kavrama tipi
R410A için konik
kesim aleti
1,0-1,5mm
Kavrama tipi
(Rijit tip)
1,5-2,0mm
Kelebek somun tipi
(İngiliz tipi)
Klasik konik kesim aleti
Tork anahtarı
Boru bağlantısı
Konik somun
Konik somun sıkma torku
Gaz tarafı Sıvı tarafı
3/8 inç 1/4 inç
32,7-39,9 N • m 14,2-17,2 N • m
(333-407 kgf • cm)
(144-175 kgf • cm)
Vana tapası sıkma torku
Gaz tarafı Sıvı tarafı
3/8 inç 1/4 inç
21,6-27,4 N • m 21,6-27,4 N • m
(220-280 kgf • cm)
(220-280 kgf • cm)
Servis portu kapağı
sıkma torku
Dış yüzeye soğutucu
yağı uygulamayın.
Konik somun
Soğutucu yağı yalnızca
konik iç yüzeyine uygulayın.
Konik somuna soğutucu
yağı uygulamayın ve aşırı
torkla sıkmaktan kaçının.
Somun
anahtarı
[Yağ uygulayın] [Sıkın]
10,8~14,7 N • m
(110~150 kgf • cm)
3P291651-9T.book Page 5 Tuesday, December 9, 2014 2:55 PM
