Инструкции по эксплуатации
Нефть-водоразде
лительная
сигнализация
дизельного
фильтра
Сигнализация
низкого уровня
тормозной
жидкости
Часомер
3.1 Описание продукта
Данное руководство описывает продукцию серии компании LOVOL-TD, включая применение,
техническое обслуживание, регулировку, неполадки, а также поиск и устранение неисправностей
тракторов серий.
Колесный трактор серии LOVOL-TD – это крупногабаритный сельскохозяйственный трактор с
несколькими функциями. Тракторы данной серии характеризуются компактной структурой, простотой
управления, гибким рулевым управлением, высокой грузоподъемностью и ремонтопригодностью.

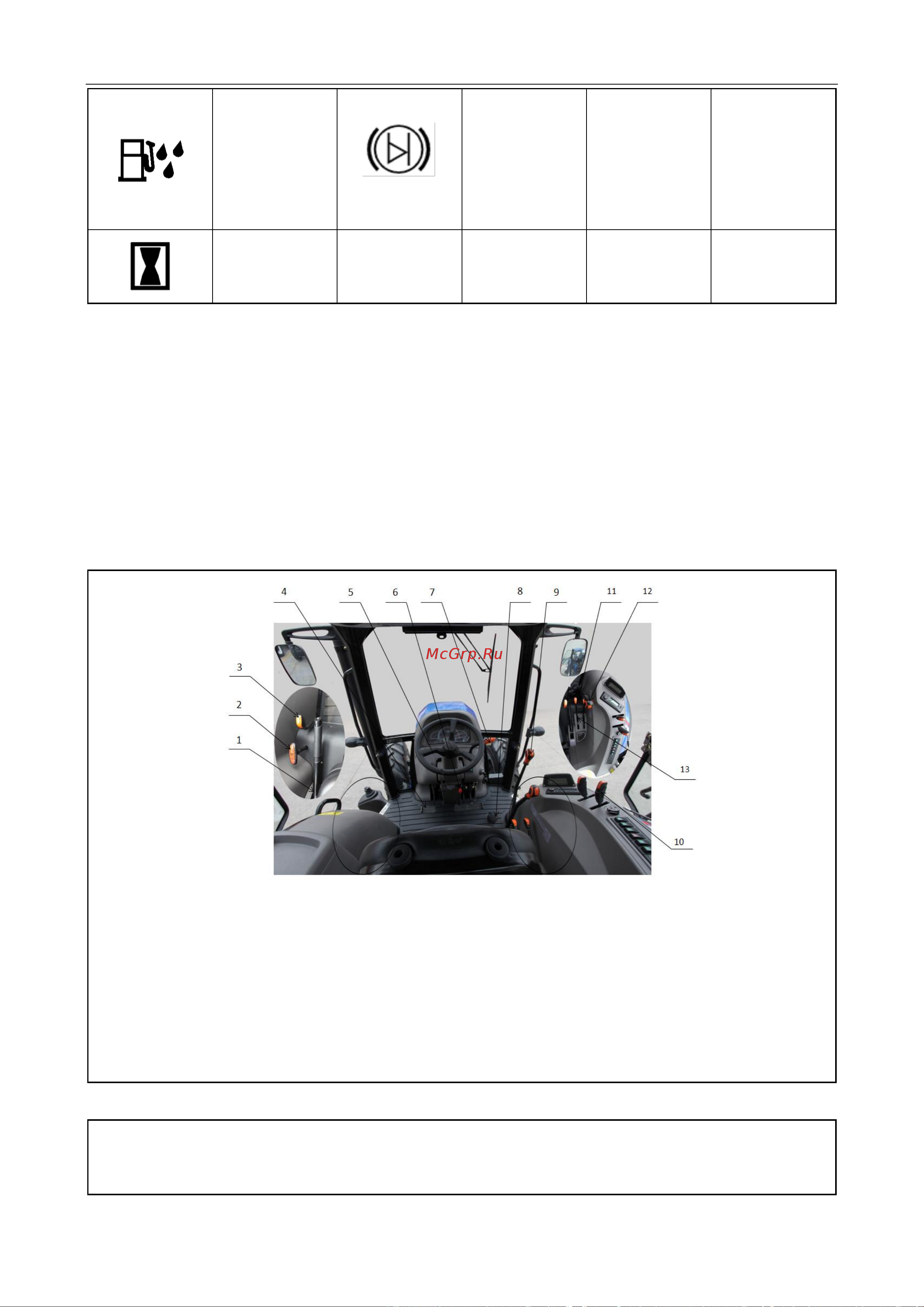

3.2 Механизм и инструменты управления трактором
3.2.1 Механизм управления трактором
Механизм управления
1. Ручка управления стояночного тормоза 2. Ручка управления отбора мощности
3. Ручка управления раздаточной коробкой (модель 4WD) 4. Главная педаль сцепления
5. Ручка управления переключением передач 6. Левая и правая педали тормоза
7. Ручка управления ручным дросселем 8. Педаль управления педали газа 9. ычаг переключения диапазона
10. Ручка гидравлического выхода 11. Ручка управления, распределитель
12. Рычаг переключения главной передачи 13. Ручка управления, распределитель
3.2.2 Инструменты и переключатели
Тракторные инструменты и переключатели состоят из узла инструментов, двухпозиционного
тумблера, тумблера консоли, замка зажигания и других частей.
17
