6
Закрепите верхний кожух с правой и левой
стороны с помощью двух прилагаемых
саморезов.
Предупреждение: Закрепление саморезов
и монтаж устройства, выполненные
ненадлежащим образом, могут привести к
поражению электрическим током.
УСТАНОВКА
Перед установкой прибора убедитесь, что ни
одна из частей не повреждена. В случае
повреждения деталей обратитесь к вашему
дилеру и не продолжайте установку.
Внимательно прочитайте следующие
инструкции перед установкой прибора:
- Используйте воздуховод максимально
короткой длины.
- Ограничьте количество сгибов воздуховода.
- Используйте материалы, утверждённые
стандартами и правилами.
- Избегайте любых резких изменений в
диаметре воздуховода (рекомендуемый
постоянный диаметр: 150 мм или равная
площадь поверхности).
- Диаметр 200 мм для модели шириной 120 см
(или равной площади поверхности).
* Перед установкой изделия снимите
жироулавливающие фильтры, чтобы не
повредить прибор. Такой фильтр можно снять,
потянув специальную ручку фильтра к задней
стороне вытяжки и повернув его вниз, чтобы
отсоединить его от посадочного места (рис. 1).
* Используя перфоратор (Рис. 2X), просверлите
стену в соответствии с монтажным шаблоном, и
обратите внимание, чтобы не повредить
водопроводные трубы и электрические провода.
Перфорацию следует выполнять с помощью
настенного сверла Ø 8 мм. Затем вставьте
соответствующую пластиковые дюбеля (рис. 2А).
Крепление вытяжки (Рис. 2S) можно выполнять с
помощью саморезов, поставляемых с прибором
(Рис. 2B). Теперь закрепите вытяжку на ее опоре
(рис. 3), а затем отрегулируйте по горизонтали и
вертикали положение прибора, воздействуя на
специальные саморезы (рис. 4V, T).
Установка декоративного кожуха
* Перед установкой кожуха поместите
электропитающее оборудование в
декоративный кожух и сделайте в нем
отверстие для выхода воздуха, если
прибор используется в режиме внешнего
отвода.
Прикрепите опорный кронштейн кожуха к стене
или к потолку (рис. 5), установите оба кожуха в
их подходящем месте над вытяжкой, затем
поднимите верхний кожух (внутренний) до тех
пор, пока он не достигнет опорного
кронштейна, установленного ранее.

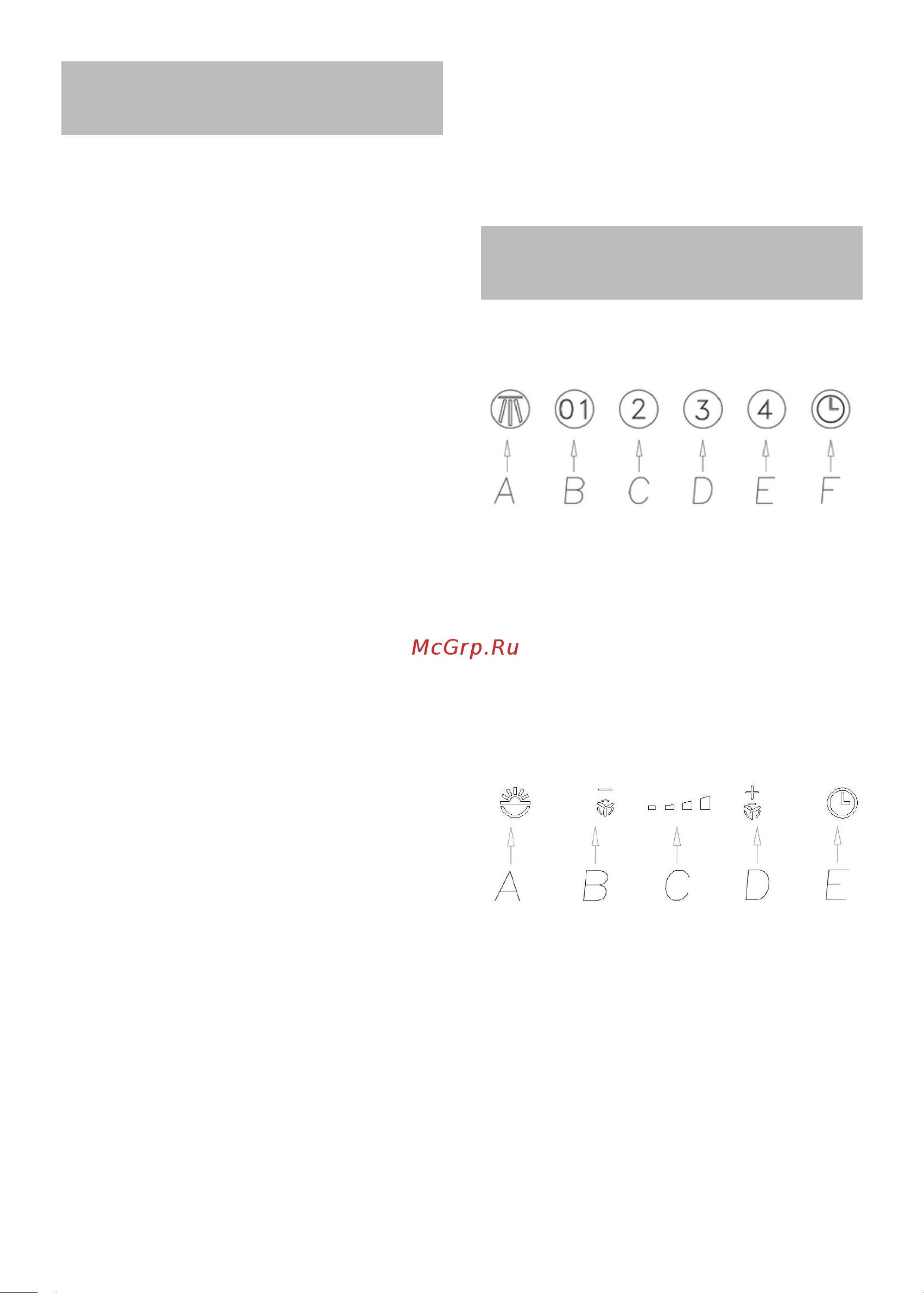

РАБОТА
A: Выключатель освещения вкл / выкл
B: Переключатель мотора на скорость 1 / выкл
C: Переключатель мотора на скорость 2
D: Переключатель мотора на скорость 3
E: Переключатель мотора на скорость 4
F: 10-минутный таймер
* By using the special drilling jig (Fig. 2 X),
perforate the wall according to the pattern
indicated by the jig itself, and pay attention in
order not to damage water pipes and electric
wires. Perforation should be performed with
a Ø 8 mm wall-drill. Then insert into the
proper plastic reinforcements (Fig.2 A). The
hood-bearing stirrup (Fig. 2 S) can be applied
by using the screws provided with the
equipment (Fig.2 B). Now hook the cooker
hood onto its bearing (Fig.3) and then adjust
horizontally and vertically the position of the
appliance by acting on the special metric
screws (Fig. 4 V,T).
Fixing the ornamental chimney
* Before fixing the chimney, place the electric
feeding equipment into the ornamental pipe
and provide it with a hole for the air outlet if
the appliance is used in its sucking version.
Fix the supporting bracket of the chimney to
the wall or to to ceiling (fig. 5),
install both chimneys in their suitable place
above the hood, then lift the upper chimney
(the internal one) until it reaches the
supporting bracket, previously installed.
Fix the upper chimney both in the right and in
the left side through the two screws supplied.
WORKING
Mod. SL
A: Light switch on/off
B: Motor switch on/off (1st rate level)
C: 2nd rate level switch
D: 3rd rate level switch
E: 4th rate level switch
F: 10-minute timer.
MAINTENANCE
An accurate maintenance guarantees good
functioning and long-lasting performance.
* Particular care is due to the grease filter
panel. It can be removed by pushing its
special handle toward the back-side of the
cooker hood and turning the filter downwards
so to unfasten it from its slot (Fig.1).
To insert the filter just perform the opposite
operation.
After 30 hours working the push button
control panel will signal the saturation of the
grease filter by lighting all the buttons.
The grease filter needs cleaning by regular
hand-washing or in dishwashers every two
months at least or depending on its use.
* To clean the appliance itself tepid water and
neutral detergent are recommended, while
abrasive products should be avoided. For
steel appliances specialized detergents are
recommended (please follow the instructions
indicated o the product itself to obtain the
desired results).
* If the supply cord is damaged, it must be
replaced by the manufacturer or its sevice
agent or a similarly qualified person in order
to avoid a hazard.
To replace the bulbs in the square lights,
press the light frame where it says
“PUSH”(Fig. 6 and Fig. 7), then replace the
bulb and press the frame back into place.
Модель SL
A: Выключатель освещения вкл / выкл
B: Уменьшение скорости / ВЫКЛ
C: Световой индикатор
D: ВКЛ / увеличение скорости
E: 10-минутный таймер
Модель SL TC
