37
SCHALTUNG
DES GERÄTS

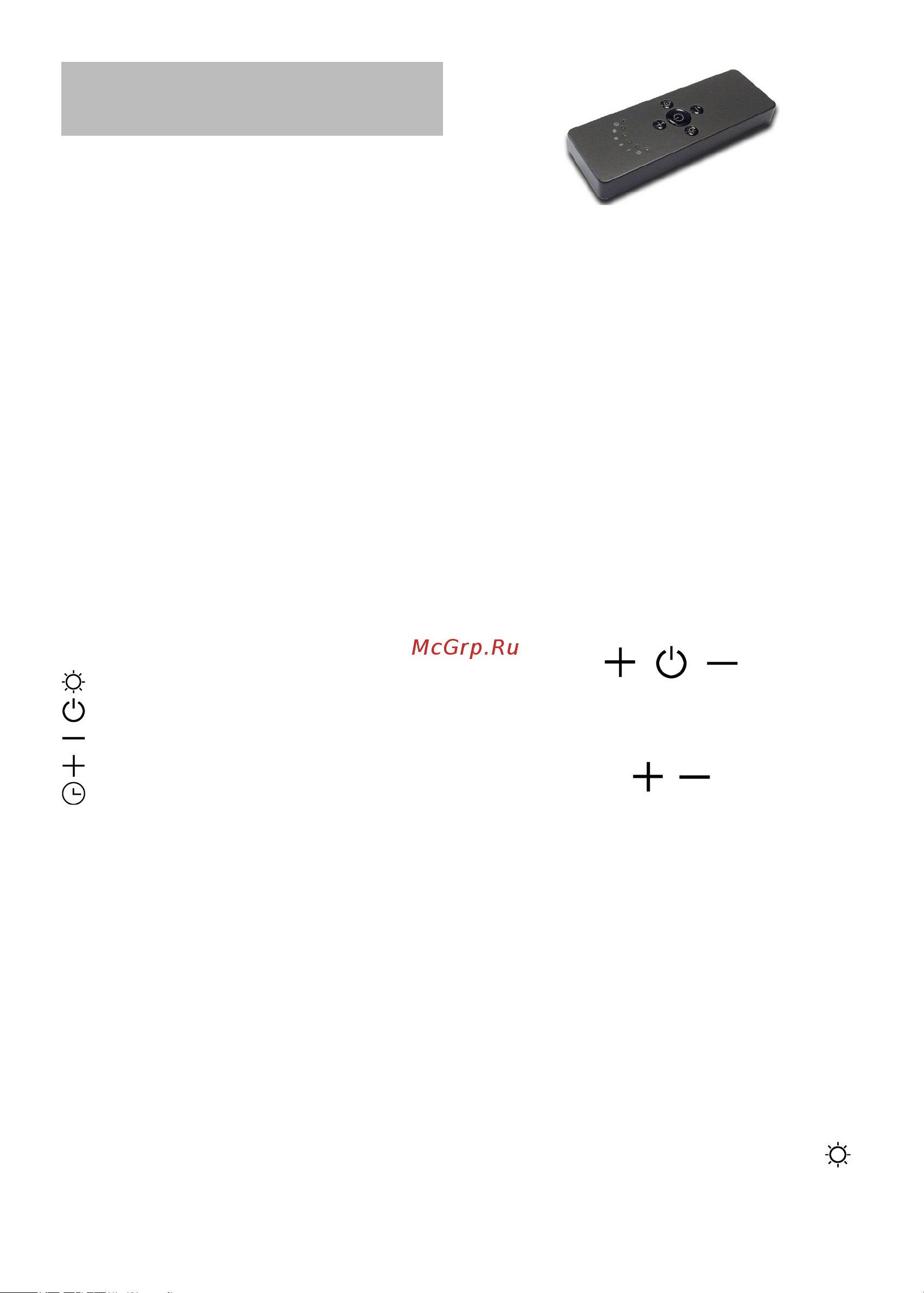

Funksteuerung (Fig.11)
Zur este Zündung, die Beleuchtungstaste für
5 Sekunden gedrückt halten.
FUNKSTEUERUNG SERIE
BEFREE S6/S
Funksteuerung zur Fernbedienung von Ab-
zugshauben.
TECHNIISCHE MERKMALE:
- Versorgung mittels Alkalibatterie: 12 V Mod.23 A
- Arbeitsfrequenz: 433,92 Mhz
- Kombinationen: 32.768
- Max. Verbrauch: 25 mA
- Betriebstemperatur: -20 ÷ +55 °C
- Abmessungen: 120x45x15 mm
BESCHREIBUNG DER FUNKTIONSWEISE
Der Sender verfügt über 5 Tasten zur Steu-
erung der Abzugshaubenfunktion entspre-
chend nachfolgenden Angaben:
: Licht EIN/AUS
: Motor EIN (1. Stufe)/AUS
: Geschwindigkeitssenkung
: Geschwindigkeitserhöhung
: 10-Minuten-Timer
Die festgelegte Ansauggeschwindigkeit wird
über die Led, die sich im umlaufenden Ab-
zugsrohr bendet, angezeigt (Abb. 9).
Jeder durch die Led angezeigten Farbe
entspricht eine bestimmte Geschwindigkeits-
stufe, wie unten angegeben:
Erste Geschwindigkeitsstufe WEISS
Zweite Geschwindigkeitsstufe HELLBLAU
Dritte Geschwindigkeitsstufe DUNKELBLAU
Vierte Geschwindigkeitsstufe ROT
ANFÄNGLICHER BETRIEBSZUSTAND
Die Funksteuerung wird vom Hersteller ein-
satzbereit, d. h. mit bereits werkseitig vorbe-
stimmten Codes versehen, geliefert.
FUNKTIONSMODALITÄT
Standardkonguration:
Die werkseitige Konguration sieht vor, dass
alle Systeme “Haube - Funksteuerung” den-
selben Übertragungscode haben. Sollten zwei
Systeme “Haube- Funksteuerung” im selben
Raum oder in unmittelbarer Nähe zueinander
installiert sein,
könnten sie beeinusst werden, weil die Sy-
steme denselben Übertragungscode verwen-
den, d. h., der Code einer Funksteuerung
muss geändert werden.
Erzeugung eiines neuen Übertragungscodes:
Die Funksteuerung wird vom Werk mit bereits
vorbestimmten Codes geliefert. Falls die Er-
zeugung neuer Codes gewünscht wird, muss
wie folgt vorgegangen werden: Gleichzeitig
die Tasten:
für 2 Sekunden gedrückt halten. Dabei schal-
ten sich die LEDs ein. Anschließend die Tasten:
(innerhalb von 5 Sekunden) drücken. Ein
3-maliges Blinken der LEDs bedeutet, dass
der Vorgang abgeschlossen ist.
ACHTUNG! Dadurch werden die bestehen-
den Codes endgültig gelöscht.
Lernen des neuen Übertragungscodes:
Nachdem der Übertragungscode an der Funk-
steuerung geändert wurde, muss die elektro-
ni- sche Steuereinheit der Abzugshaube den
neuen Code wie folgt erlernen:
Die Taste für die allgemeine Ausschaltung
der Haube drücken und die Versorgung der
elektronischen Steuereinheit wieder herstel-
len. Von diesem Moment an verbleiben 15
Sekunden zum Drücken der Taste Liicht
für die Synchronisierung der Steuereinheit
mit dem neuen Code.
