Akuvox R29C [2/6] R29x краткое руководство
![Akuvox R29C-B [2/6] R29x краткое руководство](/views2/1773039/page2/bg2.png)
2
87. 0mm
80. 0mm
126 .0mm
47. 0mm
43. 5mm
43. 5mm

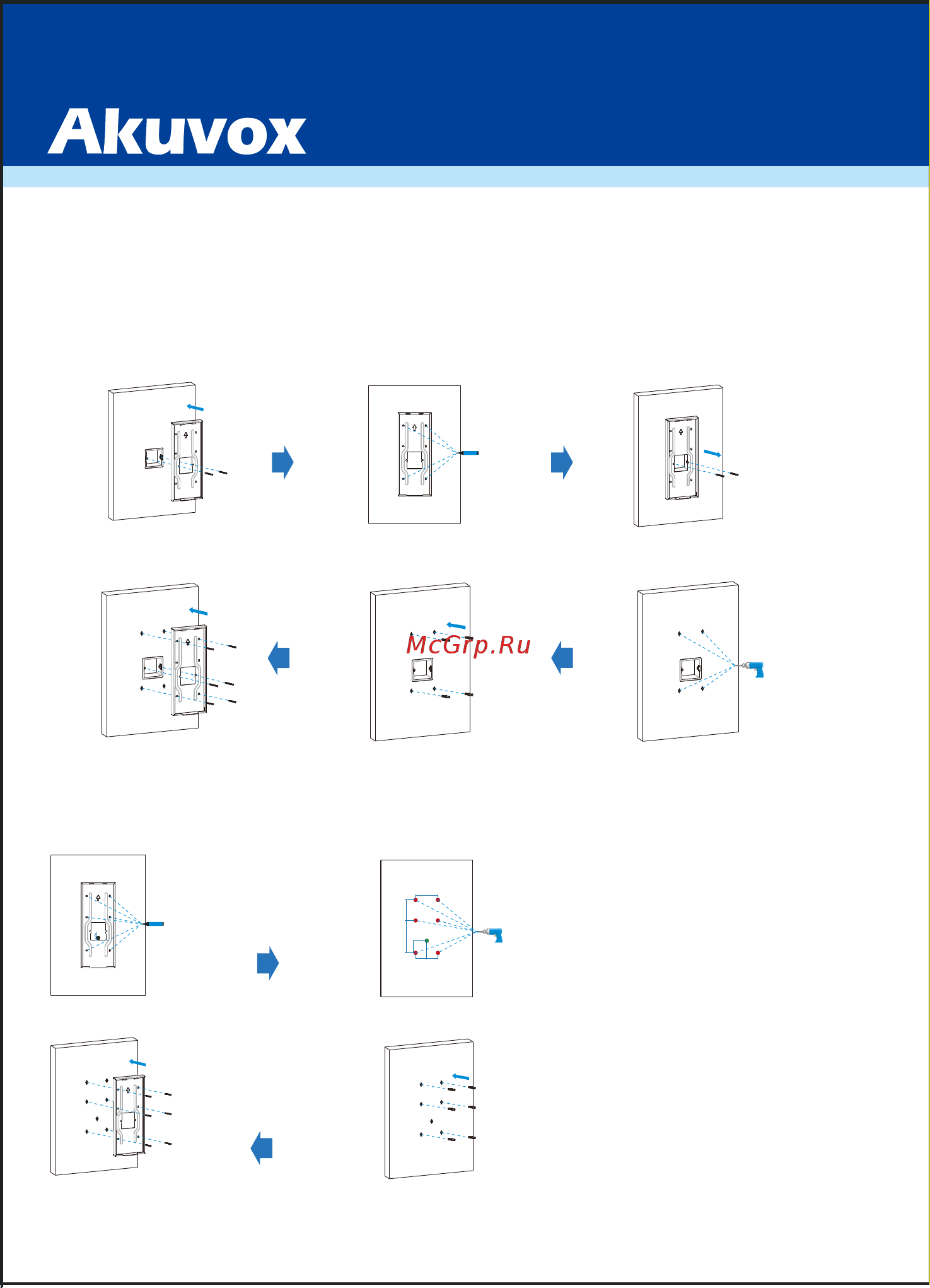

Установите кронштейн настенного
монтажа на 86-й подрозетник с
помощью 2-х винтов М4х30.
Отметьте на стене 4 отверстия
для кронштейна настенного
монтажа.
Открутите 2 винта М4х30 и
снимите кронштейн.
Сделайте 4 отверстия диаметром
5 мм на отмеченных местах.
Вставте дюбели в отверстия.
Закрепите кронштейн настенного монтажа
с помощью 4-х шурупов ST4х20 и 2-х винтов
М4х30.
Без подрозетника
Отметьте 6 отверстий на
стене для установки
кронштейна настенного
монтажа.
Сделайте 6 отверстий диаметром 5 мм на
отмеченных местах
*Пожалуйста обратите внимание
на относительное положение
отверстий на рисунке слева.
Вставте дюбели в отверстия.
Примечание:
помимо подрозетника типа 86х86 мм (стандарт КНР)
допускается использование любых других
подрозетников необходимого размера.
Закрепите кронштейн
настенного монтажа
с помощью
6 шурупов ST4х20.
R29X
Краткое руководство
www.akuvox-rus.ru
Установка
Шаг 1: установка кронштейна
Настенный монтаж
Поверх подрозетника 86х86 мм
