Akuvox R29C [3/6] R29x краткое руководство
![Akuvox R29C-B [3/6] R29x краткое руководство](/views2/1773039/page3/bg3.png)
3

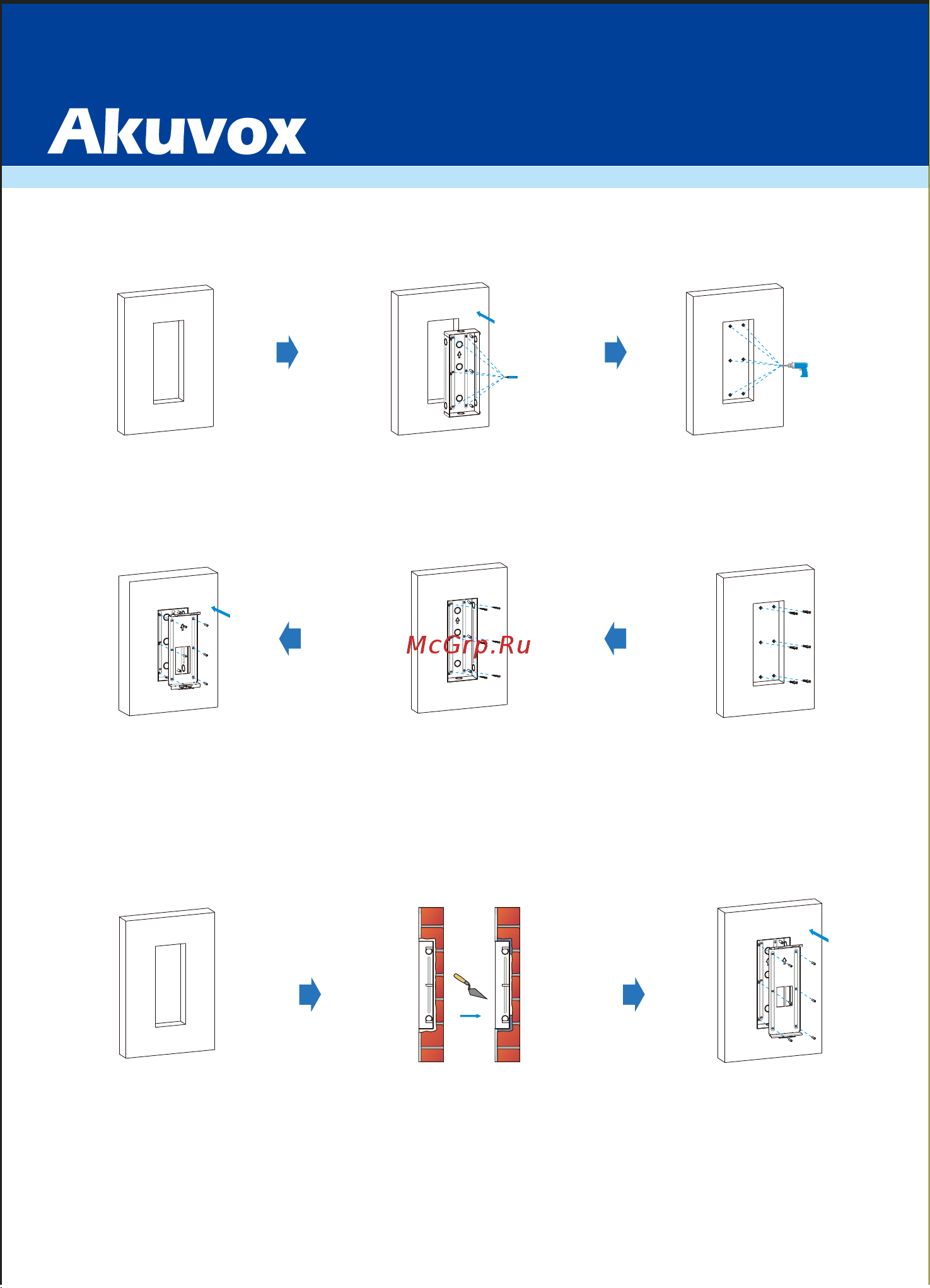

Врезной монтаж
Вырежьте прямоугольное отверстие
(д*в*г = 313.8*121.8*52 мм)
для установки врезной коробки.
Примечание: размер отверстия
должен быть немного больше чем
рекомендованный, чтобы разместить все
коммутационные кабели.
Поместите врезную монтажную коробку в
отверстие и убедитесь, что все коммутационные
кабели проходят через отверстие для прокладки
кабелей. Затем отметьте 6 отверстий для установки
монтажной коробки в стене.
Снимите монтажную коробку и
сделайте 6 отверстий диаметром 5 мм
на отмеченных местах.
Для монтажа без шурупов ST4х20 пожалуйста следуйте указанным ниже инструкциям
R29X
Краткое руководство
R29X
Краткое руководство
www.akuvox-rus.ru
Вставте дюбели в ранее
сделанные отверстия.
Поместите врезную монтажную коробку
в прямоугольное отверстие, пока края коробки
не выровняются со стеной, и проложите все кабели
через отверстие для прокладки кабелей. Закрепите
монтажную коробку с помощью 6 шурупов ST4х20.
Используйте цемент или другие неагрессивные
клеящие составы, чтобы заполнить зазор между
стеной и монтажной коробкой.
Установите кронштейн врезного монтажа
в монтажную врезную коробку с
помощью 6 винтов М4х10.
Вырежьте прямоугольное отверстие
(д*в*г = 313.8*121.8*52 мм)
для установки врезной коробки.
Примечание: размер отверстия
должен быть немного больше чем
рекомендованный, чтобы разместить все
коммутационные кабели.
Используйте цемент или другие неагрессивные
клеящие составы, чтобы заполнить зазор между
стеной и монтажной коробкой. Подождите пока
состав застынет и переходите к следующему шагу
Установите кронштейн
врезного монтажа
в монтажную врезную коробку с
помощью 6 винтов М4х10.
