Akuvox R29C [4/6] R29x краткое руководство

Подготовте из комплекта поставки

заднюю крышку, фиксирующую пластину

и резиновую заглушку.

Зафиксируйте заднюю

крышку с помощью 4-х

винтов М3х5.

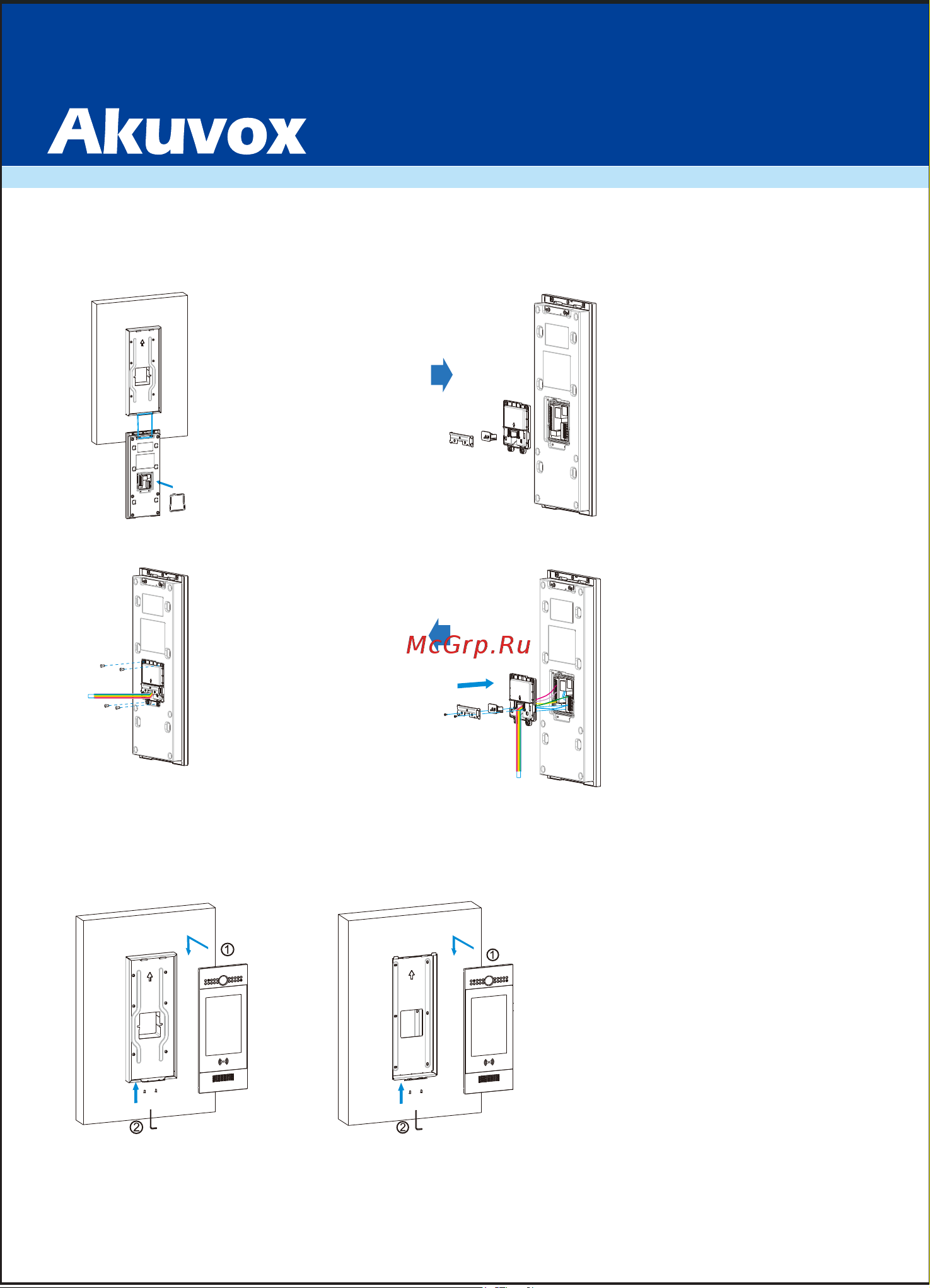

Шаг 3: монтаж устройства

Проложите кабели через заднюю крышку

и подключите в соответствующие гнезда

главной панели. Выберите резиновую

заглушку подходящего размера для

фиксирования кабелей, затем закрепите

фиксирующую пластину

с помощью 2-х винтов ST1.7х4.

1.Поместите устройство в монтажные пазы

кронштейна настенного монтажа/кронштейна врезного

монтажа, чтобы край корпуса устройства выровнялся с

краем стены. Затем потяните устройство вниз

и убедитесь, что монтажные желобы устройства

зацепились за фиксаторы задней панели.

2.Закрепите устройство шестигранным ключем

с помощью 2-х винтов М3х6 с шестигранной головкой.

Настенный монтаж Врезной монтаж

R29X

Краткое руководство

R29X

Краткое руководство

www.akuvox-rus.ru

Шаг 2: установка задней крышки

Для удобной коммутации

повесьте R29X на кронштейн

настенного монтажа/кронштейн

врезного монтажа с помощью петли.

Затем вставте силиконовое

уплотнительное кольцо в

монтажный желоб.
