1. INSTRUÇÕES PARA O INSTALADOR

A placa pode ser instalada em qualquer bancada que seja resistente

até uma temperatura de 100°C e que tenha uma espessura de 25-45

mm. As dimensões da abertura para o encastre, a ser feita na

bancada, estão indicadas na Figura 2.

Se a placa for instalada numa bancada ficando com um armário de

qualquer um dos lados, a distância entre a placa e o armário tem de

ser de, pelo menos, 15 cm (vide a Figura 4); já a distância entre a

placa e a parede traseira tem de ser de, pelo menos, 5,5 cm.

material semelhante, entre ambas (Figura 3).

Importante O diagrama apresentado na figura 1 mostra a forma de

aplicação do vedante.

Para poder encastrar a placa tem de instalar os grampos de fixação,

inserindo-os nos orifícios existentes na base da placa.

Sempre que uma placa de 60 cm for instalada sobre um forno que não

esteja equipado com um sistema de refrigeração por ventoinha, o

fabricante recomenda que sejam introduzidas aberturas no móvel em

que as unidades vão ser encastradas, a fim de assegurar uma

circulação correcta do ar.

A INSTALAÇÃO DE ELECTRODOMÉSTICOS PODE SER UMA OPERAÇÃO COMPLICADA QUE, SE NÃO FOR EFECTUADA

CORRECTAMENTE, PODE AFECTAR SERIAMENTE A SEGURANÇA DO CONSUMIDOR. POR ESTA RAZÃO, ESTA TAREFA DEVE SER

EXECUTADA POR UMA PESSOA QUALIFICADA PROFISSIONALMENTE, QUE A FARÁ DE ACORDO COM OS REGULAMENTOS

TÉCNICOS EM VIGOR. SE ESTE CONSELHO FOR IGNORADO, E SE A INSTALAÇÃO FOR EXECUTADA POR UMA PESSOA NÃO

QUALIFICADA, O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES POR FALHA TÉCNICA DO PRODUTO, QUE PROVOQUE

OU NÃO DANOS DE PROPRIEDADE OU FERIMENTOS.

1.1 PREPARAÇÃO

1.2 LOCALIZAÇÃO ADEQUADA

Este aparelho tem de ser instalado de acordo com as normas e

regulamentos em vigor e só pode ser utilizado num local bem

de evacuação. Se o electrodoméstico for submetido a uma utilização

intensa e prolongada, poderá ser necessária uma ventilação

adicional, como, por exemplo, a abertura de uma janela ou o aumento

da velocidade da ventoinha de exaustão eléctrica, caso esteja

instalada uma.

Se não puder ser instalado um extractor, deve ser instalada uma

ventoinha eléctrica numa parede exterior ou numa janela, conquanto

a zona disponha de aberturas para ventilação e passagem de ar.

A ventoinha eléctrica tem de estar apta a renovar completamente o ar

no interior da cozinha 3 a 5 vezes por hora. O instalador deve cumprir

instalador registado “Corgi”)

O trabalho deve ser efectuado com a alimentação eléctrica desligada.

A placa de classificação na placa indica o tipo de gás que deve ser

utilizado. A ligação à alimentação de gás ou à botija de gás deve ser

executada depois de ter verificado que é adequada para o tipo de gás

que vai ser fornecido.

Utilize apenas tubos, anilhas e juntas que estejam em conformidade

com as normas nacionais relevantes.

Nalguns modelos, é fornecida uma peça de ligação cónica para

colocar na instalação em países onde este tipo de ligação é

O tubo flexível deve ser montado de forma a não estar em contacto

com uma parte móvel da unidade (por exemplo, uma gaveta), e não

passar por espaços que possam ficar bloqueados.

Para evitar danos potenciais na placa, execute a instalação seguindo

esta sequência (figura 6):

1) Tal como é ilustrado, monte as peças pela sequência:

A: Adaptador cilíndrico macho 1/2,

B:Junta 1/2,

C: Adaptador cónico-cilíndrico fêmea de gás 1/2 ou cilíndricocilíndrico

2)Aperte as justas com as chaves, recordando que deve colocar

contacto com uma peça móvel do armário (por exemplo, gaveta)

e que não está situado onde possa ser danificado.

Aviso: Se cheirar a gás perto deste equipamento, desligue a

alimentação de gás do equipamento e contacte directamente o

técnico. Não procure a fuga com uma chama viva.

2.1. LIGAÇÃO ELÉCTRICA

Verifique os dados indicados na placa de características do aparelho,

afixada do lado de fora da placa, para se certificar de que tanto a

alimentação de energia como a tensão de entrada são as adequadas.

Antes de proceder à ligação do aparelho, verifique o sistema de

fio amarelo/verde. A ficha tem de estar sempre acessível.

Sempre que a placa for directamente ligada à rede eléctrica, tem de

ser instalado um disjuntor no circuito.

Sempre que o cabo de alimentação de energia estiver danificado

deverá o mesmo ser substituído por um técnico devidamente

qualificado, de modo a evitar qualquer risco potencial.

O fio de ligação à terra (verde e amarelo) deve ser pelo menos 10 mm

mais comprido do que os fios condutor e neutro.

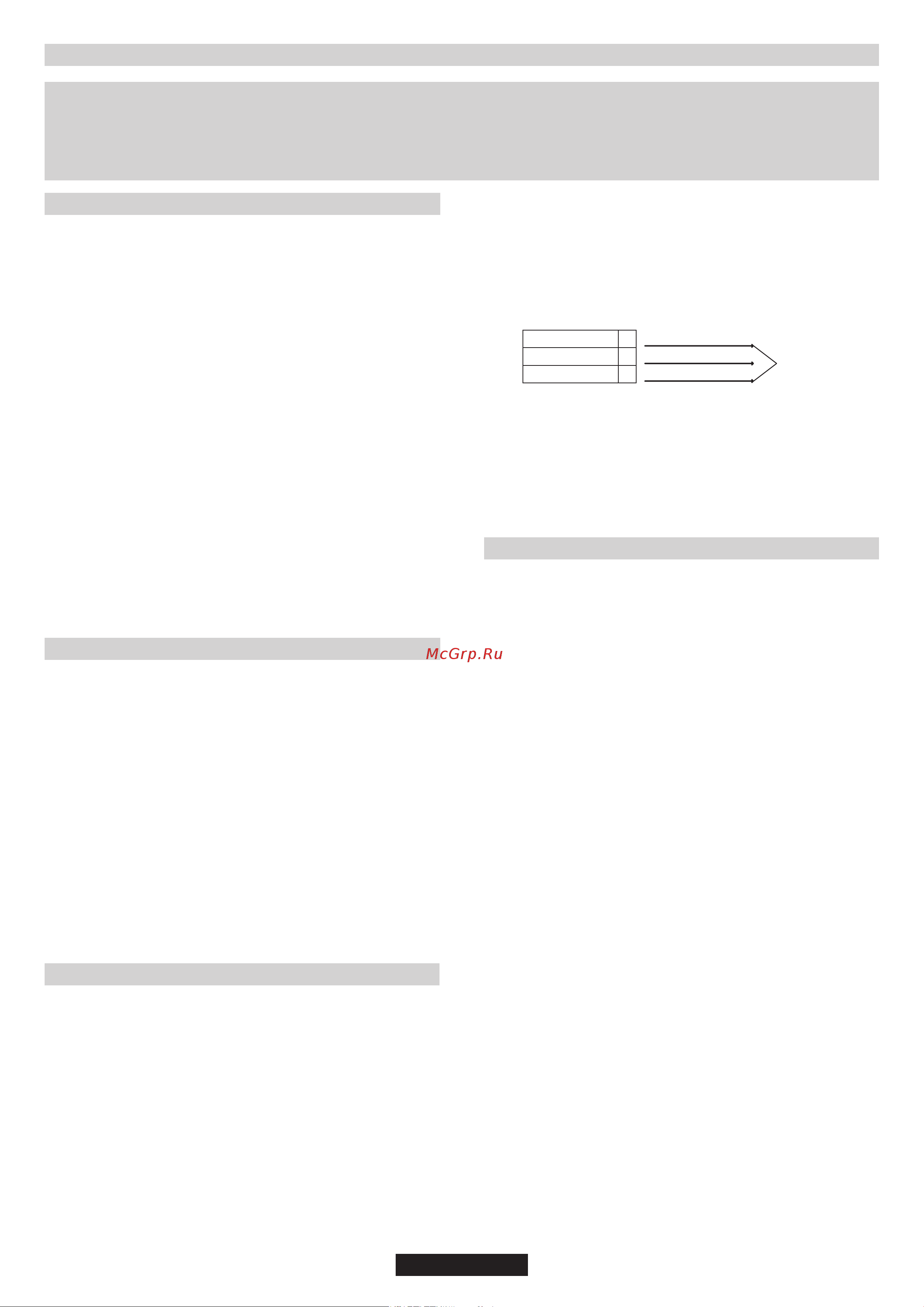

CONDUTORL

TERRA

L

Rede

Se um equipamento não estiver equipado com um cabo de

alimentação e uma ficha, ou com outros meios para desligar da

alimentação, precisa de uma separação de contacto em todos os

pólos que permita a desconexão total em condições de sobretensão

de categoria III, e as instruções devem indicar que devem ser

incorporados meios para desligar na cablagem fixa de acordo com os

regulamentos de ligação.

O cabo de alimentação de energia deve ter uma secção transversal

adequada à potência máxima absorvida pela placa.
