1.2. ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ
ВАРОЧНОЙ ПОВЕРХНОСТИ
Данный бытовой прибор должен устанавливаться в соответствии с
действующими правилами, и только в хорошо проветриваемых
помещениях. Перед установкой или использованием бытового
прибора прочтите инструкцию.
В местах, где установлены газовые плиты, выделяется тепло и влага.
Поэтому вы должны обеспечить хорошую вентиляцию в помещении
либо с помощью отверстий для естественной вентиляции, либо с
помощью электрической вытяжки. При интенсивной и
продолжительной эксплуатации плиты может потребоваться
дополнительная вентиляция, обеспечиваемая, например, с помощью
открывания окна, и проветривания помещения или с помощью
увеличения скорости вращения электрического вентилятора системы
принудительной вентиляции (если он установлен).
Если нет возможности установить вытяжной колпак, то в стене или в
оконном проеме нужно установить электрический втяжной
вентилятор.
Вытяжной вентилятор должен иметь мощность, достаточную для
того, чтобы воздух в кухне полностью заменялся 3-5 раз в час.
Установка должна выполняться в соответствии с требованиями
национальных правил и норм.
Внимание данный электроприбор должен быть заземлен
Данный электроприбор предназначен только для бытовых
применений. Подключение к электросети должно выполняться
только опытным электриком с соблюдением всех действующих
привил и норм электробезопасности.
Данный электроприбор должен подключаться к ответвлению
электросети с достаточной нагрузочной способностью. 3-
штырьковая вилка/розетка на 13 А не подходит для данного
подключения. В линии электропитания должен быть установлен
двухполюсный выключатель, и цепь должна быть защищена с
помощью плавкого предохранителя соответствующего номинала.
Более подробная информация относительно требований,
предъявляемых к электропитанию для конкретного изделия,
представлена в инструкции по эксплуатации и в паспортной
табличке, закрепленной на изделии. Если длина кабеля питания,
поставляемого в комплекте с варочной поверхностью, является
2. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
(ТОЛЬКО ДЛЯ ВЕЛИКОБРИТАНИИ)
2.1. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Проверьте данные, приведенные в паспортной табличке,
закрепленной снаружи на варочной поверхности, для того, чтобы
убедиться в том, что входное напряжение варочной поверхности
соответствует напряжению электросети.
Перед подключением варочной поверхности к электросети
проверьте систему заземления.
Данный электроприбор обязательно должен быть заземлен. В
случае несоблюдения этого требования производитель снимает с
себя ответственность за нанесение вреда здоровью людей и
повреждение имущества. Если к кабелю питания не подсоединена
вилка, подсоедините к кабелю питания вилку, нагрузочная
способность которой соответствует указанной в паспортной
табличке. Провод заземления имеет желто-зеленый цвет. К
электрической розетке должен всегда обеспечиваться свободный
доступ.
Если варочная поверхность подключается к электросети напрямую,
то должен быть установлен автоматический выключатель.
Для предотвращения опасностей замена поврежденного кабеля
питания должна выполняться только квалифицированным
специалистом.
Провод заземления (желто-зеленый) должен быть приблизительно
на 10 мм длиннее проводов фазы и нейтрали.
Сечение проводников кабеля питания должно соответствует
мощности, потребляемой варочной поверхностью.
Проверьте значение мощности, потребляемой электроприбором,
указанное в паспортной табличке, а также проверьте, что
используется кабель питания типа 3x0.75 mm² H05 V2V2-F.
32 RU

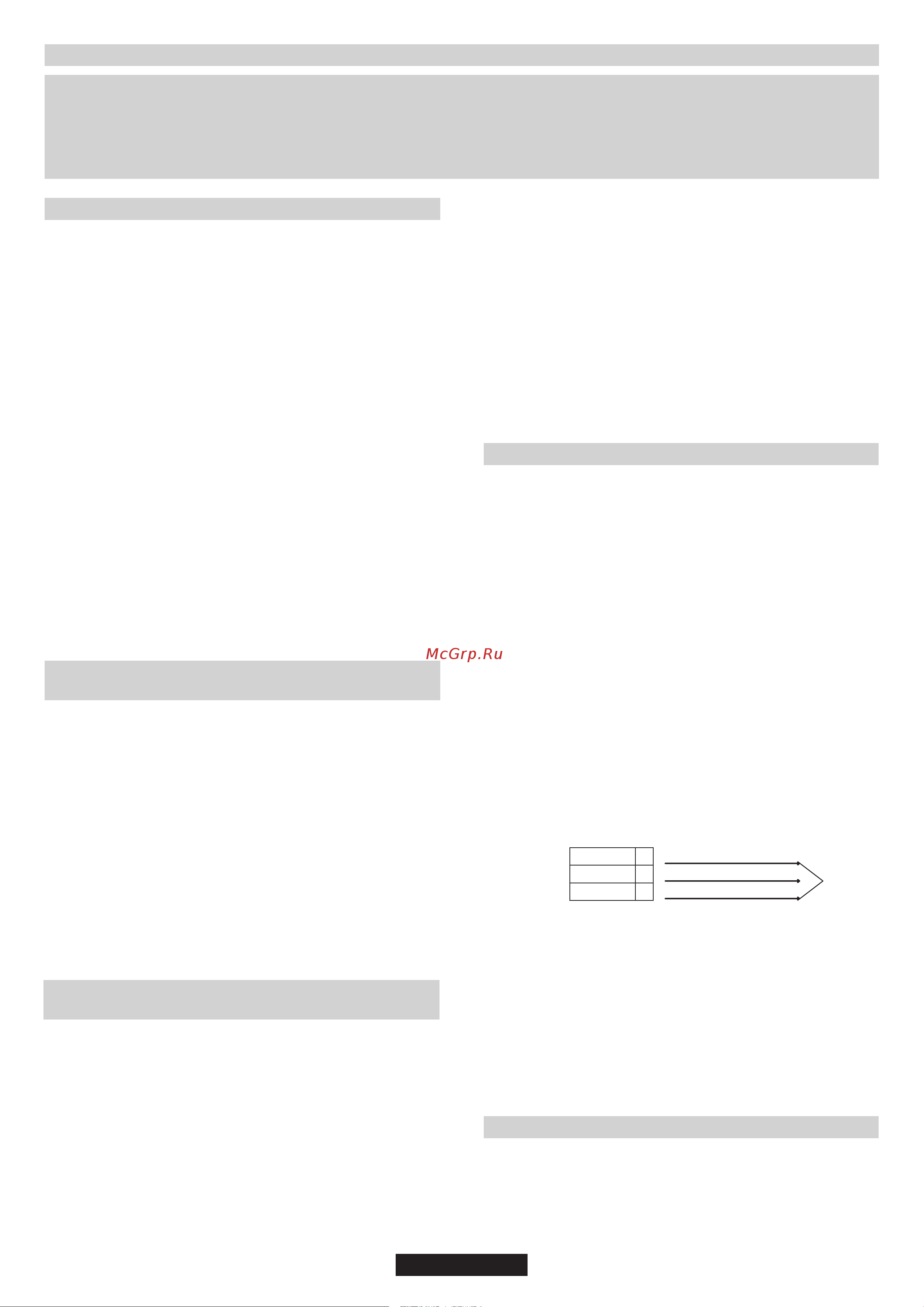

ФАЗА
ЗЕМЛЯ
НЕЙТРАЛЬ
L
N
Кабель
питания
Коричневый провод
Желто-зеленый провод
Синий провод
Линия
электропитания
I класс защиты от поражения током.
Электрическое подключение бытовой прибора должно быть
выполнено с использованием разъединительного устройства в
соответствии с действующими правилами и нормами
электробезопасности.
Если электроприбор поставляется без кабеля питания с вилкой,
или без других устройств для отсоединения от электросети с
отсоединением всех фаз, что обеспечивает полное отсоединение
электроприбора от электросети в случае возникновения
перенапряжения категории III, то электроприбор должен
подключаться через разъединяющее устройство с жесткой
электропроводкой, смонтированной в соответствии с правилами
прокладки электропроводки.
Варочная поверхность может устанавливаться на любой рабочей
поверхности кухонного стола, которая выдерживает нагрев до
температуры 100 °С, и имеет толщину от 25 до 40 мм. Размеры
отверстия, которое должно быть вырезано в рабочей поверхности
кухонного стола, показаны на рис. 2.
Если под варочной поверхностью имеется свободное пространство, то
под варочной поверхностью нужно установить разделительную панель,
изготовленную из теплоизоляционного материала (например, из
дерева) (см. рис. 3).
Если варочная поверхность устанавливается так, что по обе ее стороны
располагаются шкафы, то расстояние между варочной поверхностью и
шкафом должно быть не меньше 15 см (см. рис. 4), а расстояние между
варочной поверхностью и расположенной сзади стеной должно быть не
меньше .70 mm
Расстояние между варочной поверхностью и другим электроприбором
(например, вытяжной колпак) должно быть не меньше 70 см (см. рис. 4).
Металлические предметы в ящике могут достигать высоких
температур из-за рециркуляции воздуха. Рекомендуется
использовать промежуточную деревянную панель.
Важная информация На рис. 1 показано, как наносится герметик
Варочная поверхность крепится с помощью фиксирующих зажимов,
которые вставляются в отверстия, расположенные на основании
варочной поверхности.
Если варочная поверхность 60 см устанавливается над духовкой, в
которой нет системы охлаждения с вентилятором, то во встраиваемой
мебели рекомендуется сделать отверстия для обеспечения нормальной
циркуляции воздуха.
Площадь этих отверстий должна быть не меньше 300 см2 и эти
отверстия должны располагаться так, как показано на рис. 5.
Если варочная поверхность 75 см крепится над духовкой, то в духовке
должна быть система охлаждения с вентилятором.
1.1. ВСТРАИВАЕМЫЕ ВАРОЧНЫЕ ПОВЕРХНОСТИ
недостаточной, то следует использовать более длинный
теплостойкий кабель питания с достаточной нагрузочной
способностью. Подключение к электросети должно быть
выполнено следующим образом:
ПОДСОЕДИНИТЕ К КЛЕММЕ ОТВОДА ЭЛЕКТРОСЕТИ
Зелено-желтый провод Земля
Синий провод Нейтраль
Коричневый провод Фаза
Примечание: Не подключайте варочную поверхность через
устройство обнаружения утечки тока на землю, так как это может
привести к "ложным отключениям". Еще раз напоминаем, что
электроприбор должен быть правильно заземлен, и что
производитель не принимает никаких претензий в случае
повреждений и несчастных случаев, возникших в результате
неправильного подключения электроприбора к электросети.
2.2. ПОДКЛЮЧЕНИЕ К ЛИНИИ ГАЗОСНАБЖЕНИЯ
Данные инструкции предназначены для специалистов, имеющих
достаточную квалификацию для выполнения установки
оборудования в соответствии с требованиями национальных
правил и норм.
Только для Великобритании. Согласно закону,
установка/ввод в эксплуатацию должны выполняться
только сотрудником службы "Gas Safe".
УСТАНОВКА БЫТОВОЙ ТЕХНИКИ ЯВЛЯЕТСЯ СЛОЖНОЙ РАБОТОЙ, НЕПРАВИЛЬНОЕ ВЫПОЛНЕНИЕ КОТОРОЙ МОЖЕТ
ОТРИЦАТЕЛЬНО СКАЗАТЬСЯ НА БЕЗОПАСНОСТИ ПОЛЬЗОВАТЕЛЯ. ПО ЭТОЙ ПРИЧИНЕ УСТАНОВКА БЫТОВОЙ ТЕХНИКИ ДОЛЖНА
ВЫПОЛНЯТЬСЯ ВЫСОКОКВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ, КОТОРЫЕ ВЫПОЛНЯТ УСТАНОВКУ С СОБЛЮДЕНИЕМ ВСЕХ
ДЕЙСТВУЮЩИХ ПРАВИЛ И НОРМ. В ТОМ СЛУЧАЕ, ЕСЛИ ЭТО ПРЕДОСТЕРЕЖЕНИЕ БУДЕТ ПРОИГНОРИРОВАНО, И УСТАНОВКА БУДЕТ
ВЫПОЛНЕНА ЛИЦОМ, НЕ ИМЕЮЩИМ ДОСТАТОЧНОЙ КВАЛИФИКАЦИИ, ПРОИЗВОДИТЕЛЬ НЕ БУДЕТ ПРИНИМАТЬ НИКАКИХ
ПРЕТЕНЗИЙ ОТНОСИТЕЛЬНО ВЫХОДА ОБОРУДОВАНИЯ ИЗ СТРОЯ И НАНЕСЕННОГО ПРИ ЭТОМ УЩЕРБА ИМУЩЕСТВУ ИЛИ
ЗДОРОВЬЮ ЛЮДЕЙ.
