Candy P 900/1 SP X Инструкция по эксплуатации онлайн
PIANI COTTURA 70 90 cm
ISTRUZIONI PER L’USO
PLANS DE CUISSON 70 90 cm
NOTICE D’EMPLOI
ENCIMERAS 70 90 cm
INSTRUCCIONES PARA EL USO
HOBS 70 90 cm
USER INSTRUCTIONS
PLACAS DE 70 E 90 cm
INSTRUÇÕES DE UTILIZAÇÃO
IT
FR
ES
EN
PT

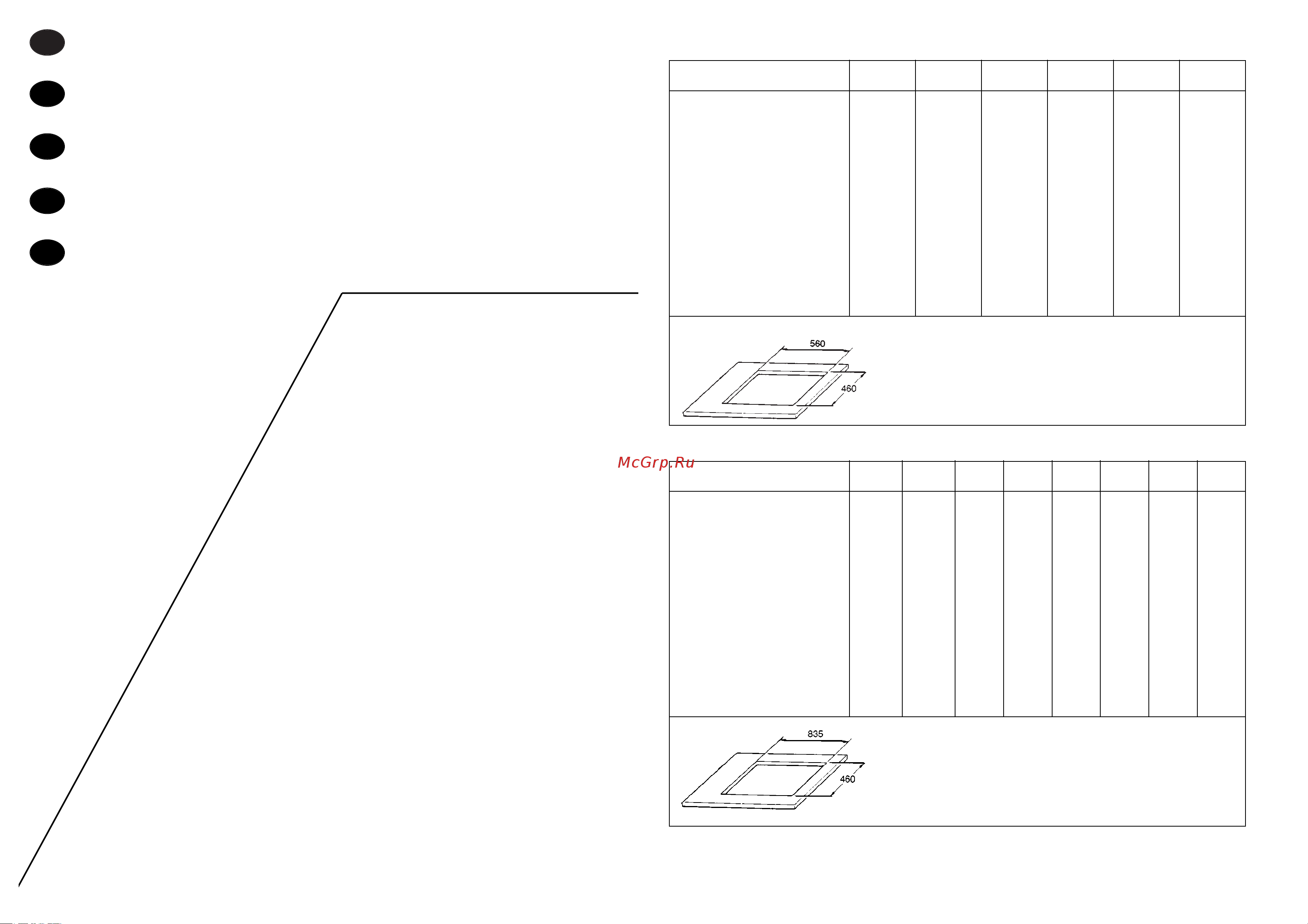

CARATTERISTICHE TECNICHE
* Solo su alcuni modelli ** Predisposizione di fabbrica IT cat. II2H3 +
Piani di cottura 70x50
Fuochi 5 a gas 5 a gas 5 a gas 5 a gas 5 a gas 5 a gas
––––––
Riferimento di tipo P751 P751 P751 P752 P752 P752
Tensione/Frequenza (V/Hz) 230/50 230/50 230/50 230/50 230/50 230/50
Potenza elettrica installata (W) – – – – – –
Bruciatore semirapido 1 1 1 1 1 1
Bruciatore rapido 2 2 2 2 2 2
Bruciatore ausiliario 1 1 1 1 1 1
Bruciatore doppia corona 1 – – 1 – –
Bruciatore ultrarapido – 1 – – 1 –
Bruciatore pescera – – 1 – – 1
Potenza gas installata:
- G20/20 mbar (kW)** 11,2 11,2 11,2 11,2 11,2 11,2
- G30/28-30 mbar (g/h) 813 813 813 813 813 813
Accensione elettronica* si si si si si si
Dispositivo di sicurezza gas – – – si si si
Dimensione prodotto (l x p) mm. 695x510 695x510 695x510 695x510 695x510 695x510
Grado di protezione – – – – – –
Classe 3 3 3 3 3 3
Piani di cottura 90x50
Fuochi 5 a gas 5 a gas 5 a gas 4 a gas 5 a gas 5 a gas 5 a gas 4 a gas
– – – 1 elettr. – – – 1 elettr.
Riferimento di tipo P505 P505 P505 P505 P506 P506 P506 P506
Tensione/Frequenza (V/Hz) 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Potenza elettrica installata (W) – – – 1850 – – – 1850
Bruciatore semirapido 1 1 111111
Bruciatore rapido 2 2 222222
Bruciatore ausiliario 1 1 111111
Bruciatore doppia corona 1 – ––1–––
Bruciatore ultrarapido – 1 –––1––
Bruciatore pescera – – 1–––1–
Potenza gas installata:
- G20/20 mbar (kW)** 11,2 11,2 11,2 7,9 11,2 11,2 11,2 7,9
- G30/28-30 mbar (g/h) 813 813 813 575 813 813 813 575
Accensione elettronica* si si si si si si si si
Dispositivo di sicurezza gas – – – – si si si si
Dimensione prodotto (l x p) mm. 860x510 860x510 860x510 860x510 860x510 860x510 860x510 860x510
Grado di protezione – – – Tipo Y – – – Tipo Y
Classe 3 3 333333
Fig. 1
Fig. 1
Содержание
- Caratteristiche tecniche 1
- Piani cottura 70 90 cm istruzioni per l uso plans de cuisson 70 90 cm notice d emploi encimeras 70 90 cm instrucciones para el uso hobs 70 90 cm user instructions placas de 70 e 90 cm instruções de utilização 1
- Allacciamento parte elettrica 2
- Applicazione sigillante 2
- Installazione 2
- Istruzioni per l installatore 2
- Qualora il piano venga incassato in modo che sul suo lato sinistro o destro ci sia la parete di un mobile la distanza fra la parete verticale ed il bordo del piano deve essere di almeno 150 mm fig 2 mentre la distanza fra la parete posteriore ed il bordo del piano deve essere di almeno 55 mm quando sotto il piano è pre sente un vano accessibile fra il piano da in casso ed il vano sottostante deve essere in serita una parete di divisione in materiale iso lante legno o similari tale parete deve distare almeno 10 mm dal fondo della cassetta fig 2 2
- Adattamento ai diversi tipi di gas 3
- Allacciamento parte a gas 3
- Carburazione delle fiamme 3
- Regolazione bruciatori 3
- Accendere i bruciatori portando il rubinetto in posizione di minimo e sfilare la manopo la estraibile in quanto semplicemente montata a pressione quindi con un piccolo cacciavite agire sulla vite di regolazione del rubinetto fig 8 in senso antiorario per aumentare la portata del gas in senso orario per diminuirla fino ad ottenere una fiamma lunga 3 o 4 mm 4
- Attenzione una volta pulito il piano accertarsi che il bruciatore sia ben allog giato e non interferisca con la candeletta di accensione 4
- Avvertenza nel caso di una estinzione accidentale delle fiamme del brucia tore chiudere la manopola di comando e non ritentare l accensione se non do po almeno 1 minuto prima di chiudere il coperchio al fine di salvaguardare il cristallo temperato da ecces sivi sbalzi termici è indispensabile attendere che piastre elettriche e bruciatori si siano raffreddati 4
- Dopo l accensione del brucia tore ruotare la manopola nella posizione desiderata comunque diversa dalla posizio ne di accensione il generatore di accensione è di tipo a scarica ripetitiva nel caso l accensione non avvenga al primo colpo mantenere la manopola in posi zione di accensione 4
- Istruzioni per l uso 4
- Mantenere la manopola premuta a fondo per un tempo di circa 5 6 secondi 4
- Per accendere i bruciatori del piano di cottura avvicinare una fiamma al bruciatore quindi premere e girare in senso antiorario la manopola corrispondente fino alla posi zione di massimo se i bruciatori non vengono usati per diversi giorni attendere qualche secondo prima dell accensione per dare modo all aria esistente nelle tubazioni di uscire per apparecchi dotati di accensione elettronica è sufficiente premere e ruotare la ma nopola fino alla posizione contraddistinta dalla stella 4
- Per un tempo max di 5 secondi se il bruciatore accidentalmen te non dovesse accendersi chiudere e ripetere l operazione alcuni modelli dispongono di rubinetti valvolati che interrompono automaticamente l afflusso del gas nel caso di spegnimento accidentale della fiamma per questi mo delli per accendere i bruciatori premere e ruotare la manopola nella posizione di accensione 4
- Piani con piastre elettriche 4
- Regolazione del minimo della fiamma 4
- Trascorso tale tempo che dà la possibilità al dispositivo di sicurezza di inserirsi la fiamma risulterà permanente 4
- Uso dei bruciatori 4
- Uso delle piastre elettriche 4
- Vite di regolazione con testa a taglio posizionata al lato del rubinetto 4
- Vite regolazione minimo rubinetto 4
- Avvertenze importanti 5
- Certificato di garanzia cosa fare 5
- Lubrificazione dei rubinetti gas 5
- Manutenzione e pulizia 5
- Servizio assistenza clienti 5
- Anomalie e malfunzionamenti a chi rivolgersi 6
- Estensione della garanzia fino a 5 anni come 6
- Istruzioni per il montaggio al piano del raccordo alimentazione gas 6
- Matricola del prodotto dove si trova 6
- Molto importante 6
- Montaggio coperchio 6
- Sequenza delle operazioni dl montaggio 6
- Un solo numero telefonico per ottenere assistenza 6
- Application du joint 8
- Caracteristiques techniques 8
- Cet appareil a été conçu pour une utilisation de type non professionnel des études préliminaires et une conception minutieuse garantissent que la tempéra 8
- Cloison de séparation 8
- Installation instruction d installation 8
- Mm minimum 8
- Pattes de fixation seront vissés 8
- Seulement sur quelque modèle prédisposition de l usine fr cat i 8
- Tes acceptables et soit de toute façon inférieure à celle qui est fixée par les normes européennes en vigueur la table est isolée thermiquement selon les normes en vigueur classe du de gré de protection contre les risques d incendie type y et ne peut être installée près de parois dépassant la plaque 8
- Instruction d installaton 9
- Raccordement partie au gaz 9
- Raccordement partie électrique 9
- Adaptation aux différents types de gaz 10
- Carburation de la flamme 10
- Mode d emploi 10
- Reglage des bruleurs 10
- Réglage minimum de la flamme 10
- Utilisation des brûleurs 10
- Vis de réglage minimum du robinet 10
- Attention 11
- Entretien et nettoyage 11
- Utilisation des plaques électrique 11
- Assistance technique 12
- Le couvercle est fourni comme accessoire pour installer le couvercle l insérer dans les fentes appropriées comme indiqué sur le schéma 12
- Lubrification des robinets du gaz 12
- Montage du couvercle 12
- A la fin de l installation verifier l etancheite de l ensemble en utilisant une solution savonneuse 13
- Attention 13
- Attention certains modèles sont équipés de systèmes coniques et cylindriques pour le raccor dement au gaz sélectionnez le type adéquat pour un raccordement optimal 13
- Instructions pour le montage au plan de travail du raccord d alimentation du gaz 13
- Les instructions concernent le personnel préposé à l installation de l appareil confor mément aux normes en vigueur toutes les interventions doivent etre effectuées sur l équipement débranché électriquement 13
- Pour faciliter l installation et pour éviter des risques de fuite de gaz nous recommandons de raccorder le tuyau du gaz en suivant la séquence ci dessous d abord sur le raccord du plan de cuisson ensuite sur le raccord du réseau d alimentation l inversion de cette séquence peut causer des problèmes d étanchéité du gaz entre le tuyau et le plan de cuisson 13
- Sequence des operations de montage 13
- Aplicación sellante 14
- Caracteristicas tecnicas 14
- Este aparato ha sido concebido para un uso de tipo no profesional en el interior de las viviendas 14
- Importante la figura de abajo indica cómo aplicar el sellante 14
- Instalación 14
- Instrucciones para el instalador 14
- La encimera está aislada térmicamente según norma en y puede ser instalada cerca de paredes que superen en altura el plano de trabajo si fuera de tipo y o cerca de paredes que no superen en altura el plano de trabajo si fuera de tipo x ver referencia al grado de protección en la tabla características técnicas 14
- Mm mín 14
- Pared de división 14
- Stradas como accesorios en la parte inferior de la encimera están predispuestos los agujeros en los que deben ser enroscadas las abrazaderas de fijación 14
- Sólo en algunos modelos predisposición de fábrica es cat i 14
- Enlace parte a gas 15
- Enlace parte eléctrica 15
- Instrucciones para el instalador 15
- Adaptación a los distintos tipos de gas 16
- Aflojar el tornillo de fijación una vez realizada la regulación el tornillo debe ser bloqueado 16
- Casos es preciso regular la carburación recogiendo el tubito de regulación aire fig 6 en el interior del tubo del quemador en caso de defecto de aire o extrayéndolo en caso de exceso de aire para poder posicionar el tubito para la regulación del aire se debe 16
- Fig 6 fig 7 16
- Fig 7 b en caso de exceso de aire la llama es clara y corta fig 7 c en caso de defec 16
- Instrucciones de uso 16
- Llave exagonal 16
- Para cuota x ver tabla adjunta 16
- Para el empleo de gas gpl en bombona enroscar el by pass en sentido horario hasta 16
- Para obtener el máximo rendimiento de los quemadores es necesaria una exacta regu lación de la carburación una buena llama debe ser delineada y sin puntas amarillas 16
- Regulacion quemadores 16
- Regulación del mínimo de la llama 16
- Tabla consumos gas 1w 0 860 kcal h 16
- To de aire la llama está mal delineada y termina con una punta amarilla fig 7 a en estos 16
- Advertencias importantes 17
- Manutencion y limpieza 17
- Uso de las placas eléctrica 17
- Asistencia técnica 18
- La tapa se suministra como accesorio para montar la tapa es suficiente insertarla en los expresos alojamentos como indicado en el dibujo 18
- Lubrificación de los grifos gas 18
- Montaje de la tapa 18
- 2 gas cilindrico 19
- Instrucciones para el montaje a la encimera de la junta alimentacion gas 19
- Muy importante 19
- Secuencia de las operaciones de montaje 19
- Applying the sealant 20
- Installation 20
- Instructions for the installer 20
- Mm min 20
- Partition panel 20
- Some models only manufacturer setting ie cat i 20
- Technical characteristics 20
- Electrical connection 21
- Gas connection 21
- Instructions for the installer 21
- Adapting the hob to different types of gas 22
- Fig 6 fig 7 22
- For dimensions x see attached table 22
- Hexagonal spanner 22
- Instructions for use 22
- Regulating the burners 22
- Regulating the minimum flame 22
- Screws regulating 22
- Table of gas consumption 1w 0 860 kcal h 22
- Using the gas burner 22
- Important advice 23
- Maintenance and cleaning 23
- Use of electric hotplates electric hotplates 23
- Aftercare 24
- Assembling cover 24
- Lubricating the gas taps 24
- The lid is supplied as accessory to install the lid insert it in the appropriate slots as shown in the drawing 24
- Assembly procedure 25
- Conical 25
- Instructions for assembly of the hob to the gas supply pipes 25
- Very important 25
- Apenas em algunos modelos parâmetros de fabrico pt cat i 26
- Aplicaçãdo do produto vedante 26
- Dados técnicos 26
- Instalação 26
- Instruções de instalação 26
- Mm minimum 26
- Parede isoladora 26
- Instruções de instalação 27
- Ligação eléctrica 27
- Ligação à alimentação de gás 27
- A regulação é necessário voltar a apertar devidamente este parafuso 28
- Adaptação a diversos tipos de gás 28
- Chave hexagonal 28
- Fig 6 fig 7 28
- Instruções de utilização 28
- Para obter um rendimento máximo dos queimadores é necessário que a carburação seja regulada com exactidão uma boa chama deve apresentar se bem delineada e sem pontas amarelas fig 7 b se o ar for excessivo a chama é nitida mas muito curta fig 7 c se houver falta de ar a chama apresenta se mal delineada e termina numa ponta amarela fig 7 a tanto num caso ou noutro è fundamental proceder à regulação da carburação se houver falta de ar será necessário fazer entrar o tubo de regulação do ar fig 6 no tubo venturi em caso de excesso de ar é necessário fazer sair o tubo de regulação de ar do interior do tubo venturi antes de regular a posição do tubo de 28
- Regulação da altura mínima da chama 28
- Regulação do ar é necessário soltar o respectivo parafuso de fixação uma vez concluida 28
- Regulação dos queimadores 28
- Ros do relógio para a diminuir de modo a obter uma chama com uma altura de 3 a 4 mm 28
- Tabela de consumos de gás 1w 0 860 kcal h 28
- Utilização dos queimadores 28
- Advertências importantes 29
- De 26 a 28 cm panela rectangular máx 210x370 mm min 150x290 mm 29
- Fig 10 29
- Manutenção e limpeza 29
- Sim no no no no 29
- Utilização das chapas eléctricas 29
- A tampa é fornecida como acessório para instalar a tampa inseri la mas ranhuras próprias de acordo com o desenho 30
- Assistência técnica 30
- Lubrificação das torneiras de gás 30
- Montagem da tampa da placa 30
- 2 gas cilindrico 31
- Instruções para a montagem ao sistema de alimentação de gás 31
- Muito importante 31
- Sequência dos passos de montagem 31
