Candy P 900/1 SP X [10/31] Mode d emploi

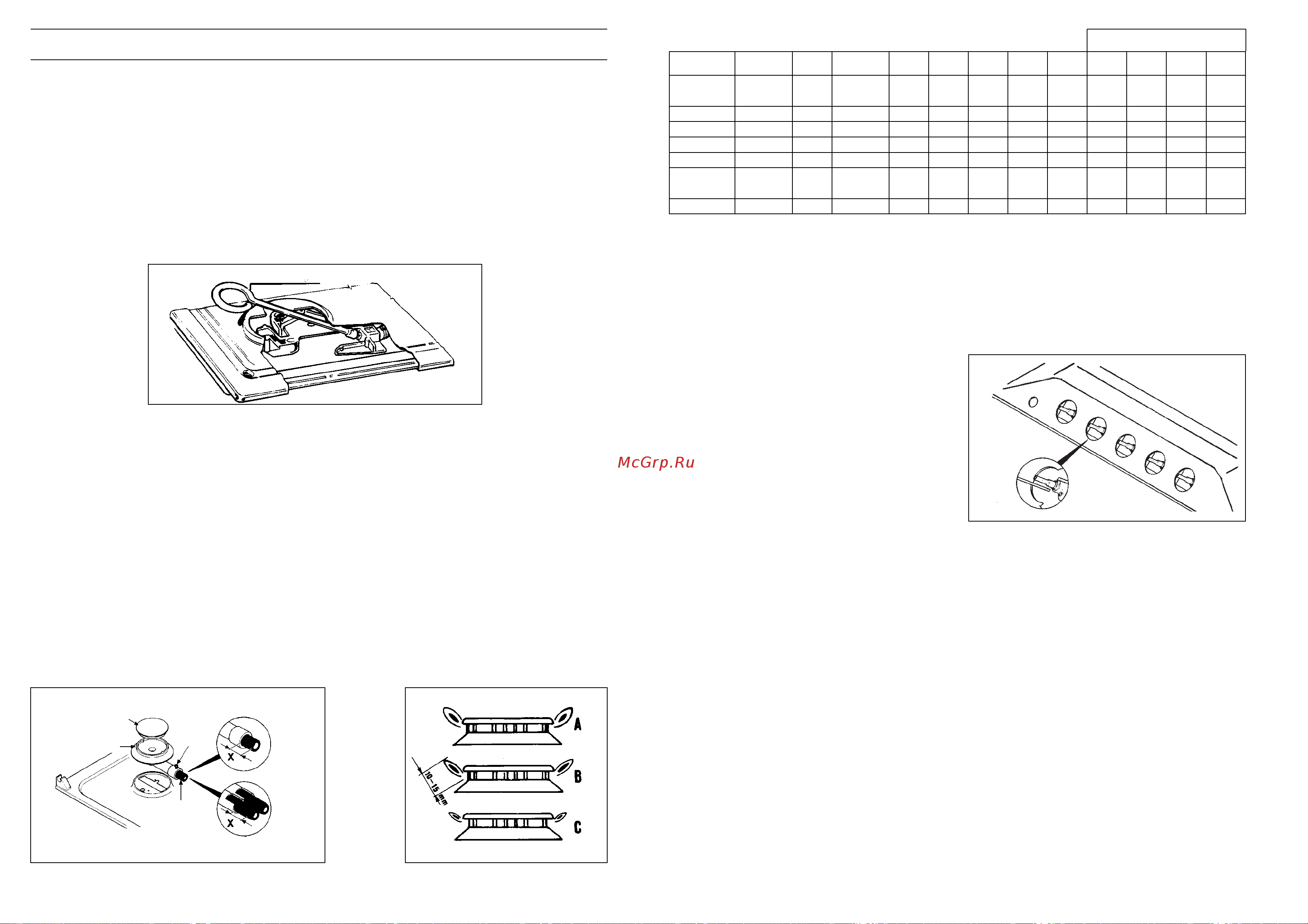

![Candy P 900/1 SP X [10/31] Mode d emploi](/views2/1774084/page10/bga.png)
16
Adaptation aux différents types de gaz
Pour adapter le plan de cuisson à un type de gaz autre que celui pour lequel il a été
préparé, suivre dans l’ordre les opérations suivantes:
— enlever la grille et le brûleur
— introduire une clé à tête hexagonale en tube dans le support du brûleur (Fig. 5) (la
clé est fournie en tant qu’accessoire du plan de cuisson).
— dévisser l’injecteur et le remplacer par celui qui est adapté au type de gaz disponi-
ble (voir le tableau des consommations du gaz).
Une fois effectué le réglage du gaz, substituer sur la plaque de votre appareil l’ancienne
étiquette par la nouvelle correspondant au gaz installé.
REGLAGE DES BRULEURS
Carburation de la flamme
Pour obtenir le rendement maximum des brûleurs, il faut avoir un réglage exact de la
carburation. Une bonne flamme doit être nette et sans pointes jaunes (Fig. 7/B); s’il
y a trop d’air la flamme est limpide avec une langue extrêmement courte (Fig. 7/C);
au contraire s’il n’y a pas assez d’air la flamme est floue et la langue s’achève par
un point jaune (Fig. 7/A). Dans ces différents cas, il faut régler la carburation en
rentrant le petit tube de réglage de l’air (Fig. 6) à l’intérieur du tube Venturi s’il n’y a
pas assez d’air ou au contraire l’extraire s’il y en a trop.
Pour placer le tube de réglage de l’air, dévisser la vis de serrage. Quand la flamme
est réalée resserer la vis.
Fig. 6 Fig. 7
BRULEUR
VENTURI
TUBE DE
REGLADE D’AIR
VIS DE
FIXATION
PETIT
RAPIDE
SEMI-RAPIDE
DOUBLE
GRAND
POISSONNIÈRE
Pour les dimensions ‘X’ voir le tableau ci-joint
Clè hexagonale
Fig. 5
reglage
d’air
4 mm
13 mm
2 mm
6 mm
15 mm
15 mm
Réglage minimum de la flamme
Allumer les brûleurs en plaçant le robinet sur la position minimum et enlever le bou-
ton (il suffit de l’extraire car il est monté par pression).
Au moyen d’un petit tournevis, agir sur la vis de réglage du robinet (Fig. 8) dans le sens
contraire à celui des aiguilles d’une montre pour augmenter le débit de gaz, dans le sens
des aiguilles d’une montre pour le diminuer, jusqu’à obtenir une flamme de 3 ou 4 mm.
Pour l’utilisation du gaz GPL (en bouteille), dévisser, dans le sens des aiguilles d’une
montre, jusqu’en fin de course du by-pass.
Vis de réglage
minimum du robinet
Vis de calibrage du robinet
de gaz (tête plate).
MODE D’EMPLOI
Utilisation des brûleurs
Pour allumer les brûleurs du plan de cuisson, approcher une flamme sur le brûleur puis
appuyer et tourner le bouton correspondant vers la gauche jusqu’à la position maximum.
Si les brûleurs ne sont pas utilisés pendant plusieurs jours, attendre quelques secon-
des avant d’allumer le gaz pour permettre de purger l’air des tuyaux.
Pour les appareils équipés d’allumage électronique, il est suffisant d’appuyer et de tour-
ner la manette jusqu’à la position repérée par une étoile “
H
”, après allumage du brûleur
tourner la manette jusqu’à la position désiréé, autre que la position d’allumage “
H
”.
Le système d’allumage est de type “à train d’étincelles”.
Dans le cas où l’allumage ne se réalise par dès la première fois, maintenir la manette en
position d’allumage “
H
” pendant une durée maxi. de 5 secondes, si le brûleur accidentel-
lement ne devait toujours pas s’allumer, fermer et répéter l’opération.
Certains modèles disposent de robinets à valves interrompant automatiquement la sor-
tie de gaz si la flamme s’éteint accidentellement.
Pour allumer le brûleur de ces modèles:
— appuyer et tourner la manette sur la position d’allumage
H
— continuer à presser sur la manette pendant 5 à 6 secondes environ.
Ces quelques secondes permettent au dispositif de sécurité de s’amorcer et la flamme
restera permanente.
17
Fig. 8
Brûleur
rapide
double
semi rapide
petit
poissonnière
grand
Ø injecteur
1/100 mm
120
2x94
93
80
2x94
2x94
Ø inject.
1/100 mm
80
2x65
61
54
2x65
2x65
Qn
kW
2,65
3,3
1,5
1,1
3,3
3,3
l/h
G20
252
314
143
105
314
314
g/h
G30
193
238
109
80
238
238
Qn
kW
2,5
3,1
1,45
1,05
3,1
3,1
l/h
G25
277
343
161
116
343
343
Qmin.
kW
0,570
0,900
0,380
0,250
0,900 G30
1 G20/G25
0,900
reglage
d’air
4 mm
13 mm
2 mm
6 mm
15 mm
15 mm
reglage
d’air
2 mm
0 mm
5 mm
4 mm
0 mm
0 mm
G20 G30
G30 G20/G30G20/G25 G25
G25 G31
Cote «X» suivant
le type de gaz
Tableau des consommation de gaz 1W = 0,860 kcal/h
reglage
d’air
5 mm
15 mm
7 mm
6 mm
15 mm
15 mm
