INSTRUÇÕES PARA A MONTAGEM AO SISTEMA DE
ALIMENTAÇÃO DE GÁS
Estas instruções são dirigidas ao pessoal autorizado para a instalação deste electro-
doméstico em conformidade com as normas vigentes. Qualquer intervenção deverá
ser efectuada com o aparelho desligado da corrente eléctrica.
SEQUÊNCIA DOS PASSOS DE MONTAGEM
Para a montagem da iunta são necessárias 2 chaves hexagonais de 17 e 23 mm. respectivamente
1/2 GAS
CILINDRICO

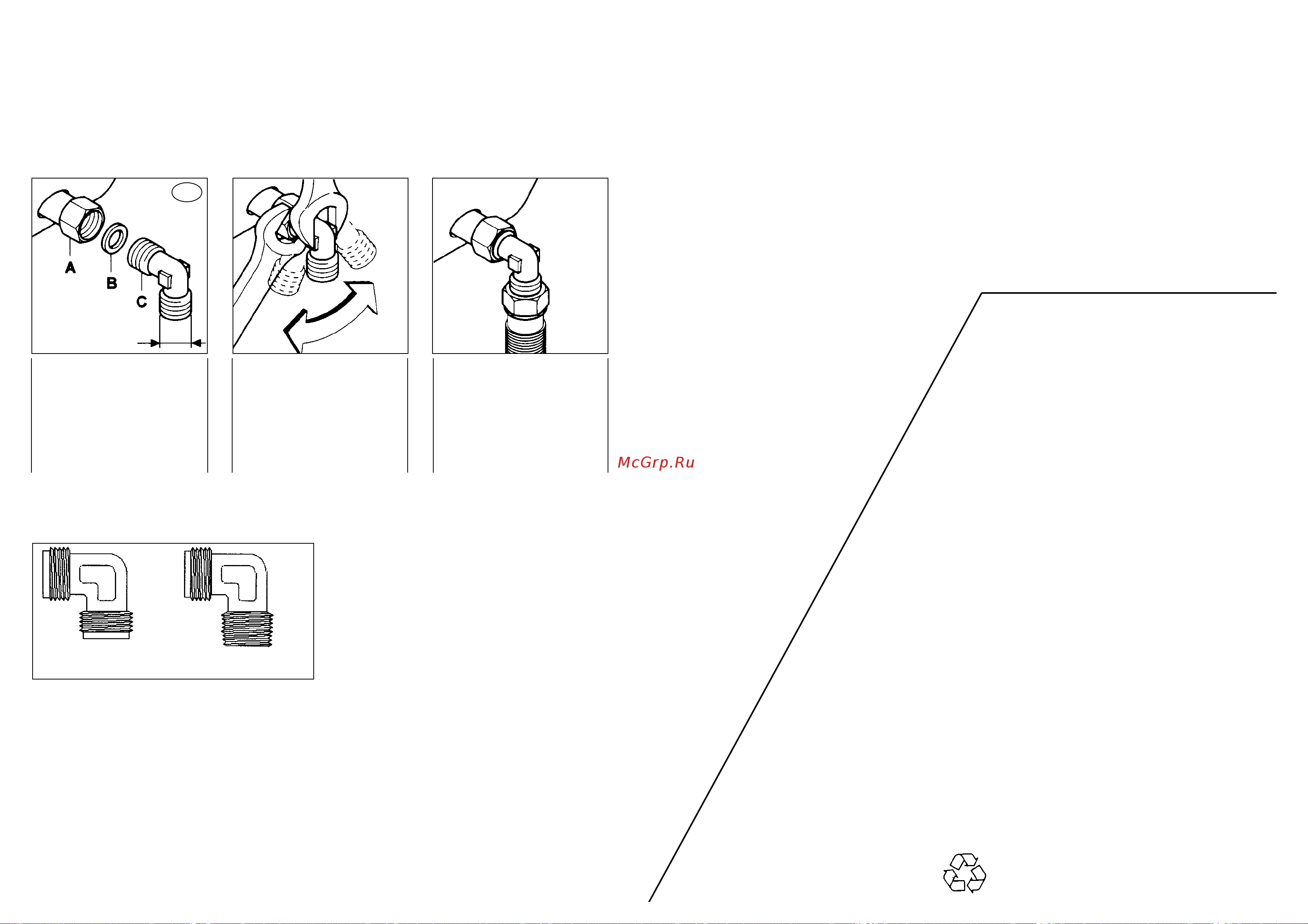

1) Enroscar as partes
na sequência ilustrada
A) Tubagem
B) Anilha
C) Junta
2) Apertar com força
as juntas, utilizando
as chaves hexagonais,
tendo atenção para
orientar a junta na di-
recção desejada antes
de começar a apertar.
3) Ligar a iunta C à re-
de de alimentação de
gás através de um tu-
bo rígido de cobre ou
um tubo flexível de
aco inoxidável.
MUITO IMPORTANTE
Para facilitar a instalação e para evitar fugas de gás, aconselha-se a unir
o tubo de gás como descrito na sequência abaixo indicada:
• primeiro sobre a junta da união;
• sucessivamente sobre a junta da rede de alimentação.
A inversão desta sequência poderá criar problemas de fuga de gás entre
o tubo e união.
DEPOIS DA INSTALAÇÃO ASSEGURE-SE SEMPRE DE QUE NÃO EXISTEM,
FUGAS DE GÁS. PARA TAL RECORRER A UMA SOLUÇÃO DE ÁGUA COM SABÃO
55
Atenção:
Alguns modelos estão equipados com ambos conectores, cónicos e cilíndricos, para
fornecimento do gás. Seleccione o tipo de conector correcto para o tipo de gás.
Cilíndrico
(conector)
Fio de
conector rugoso
A B
PT
Grafica R.B. - 07/2005 - Cod. 9150021.9C
