Candy PG 740/1 SX INT [4/8] Adattamento ai diversi tipi di gas

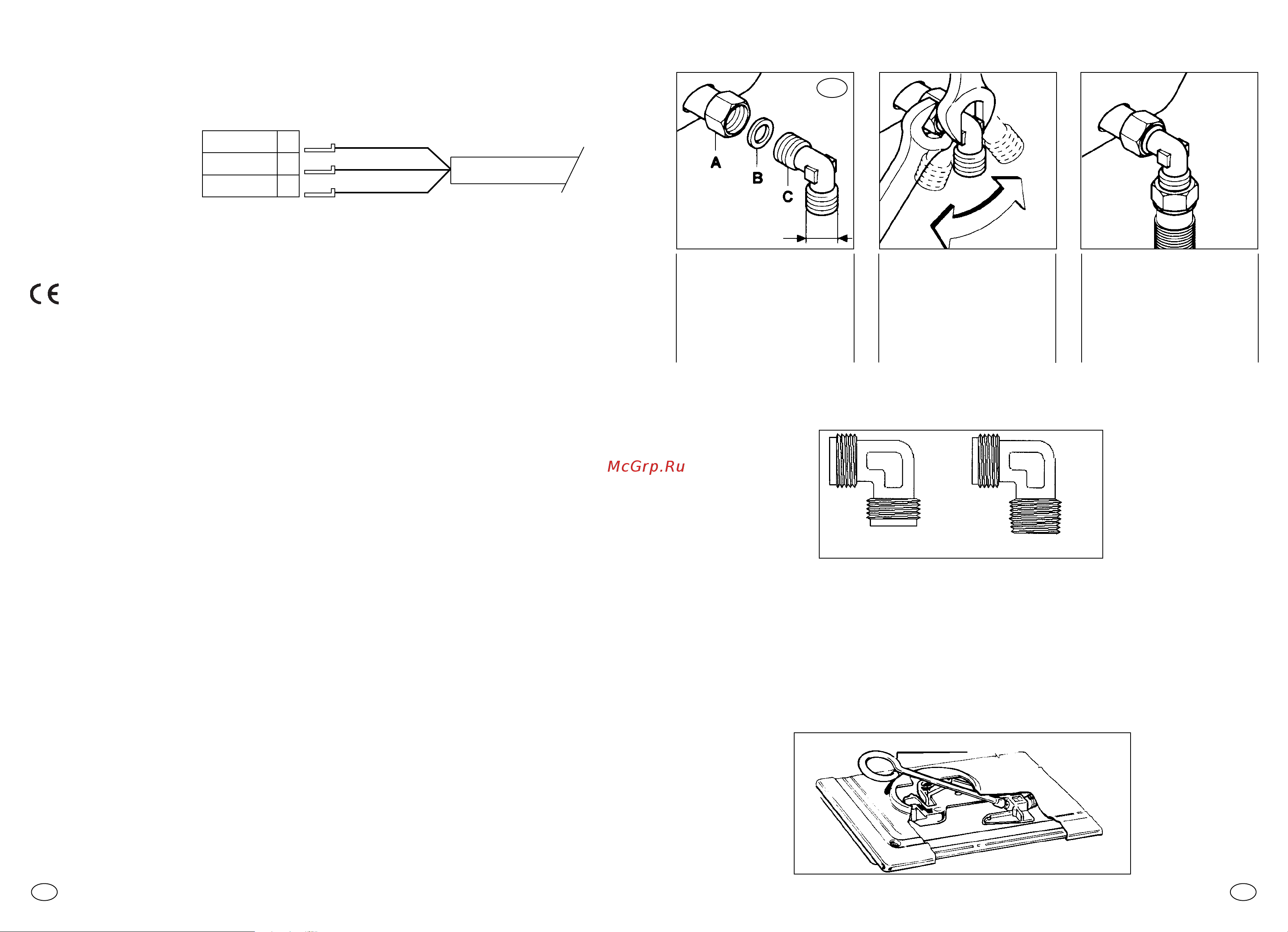

![Candy PG 740/1 SX INT [4/8] Adattamento ai diversi tipi di gas](/views2/1774220/page4/bg4.png)
6
ADATTAMENTO AI DIVERSI TIPI DI GAS
Per adattare il piano ad un tipo di gas diverso da quello per il quale è predisposto ese-
guire nell’ordine le seguenti operazioni:
— asportare la griglia ed il bruciatore
—
introdurre una chiave esagonale a tubo dentro il supporto bruciatore (fig. 6). (La chiave
esagonale è fornita come accessorio del piano)
— svitare l’iniettore e sostituirlo con quello adatto al tipo di gas disponibile (vedere ta-
bella consumi gas)
— effettuare la regolazione del bruciatore.
1/2 GAS
CILINDRICO
1) Avvitare le parti nella
sequenza illustrata
A) Tubazione rampa
B) Guarnizione
C) Raccordo orientabile
2) Serrare forte i raccor-
di utilizzando le chiavi
esagonali tenendo pre-
sente, durante il ser-
rag
gio, di orientare il
raccor
do nella direzione
desiderata.
3) Collegare il raccordo C
alla rete di alimentazione
gas tramite tubazione ri-
gida in rame o flessiblle
in acciaio.
IT
CONICO
ATTENZIONE:
Alcuni modelli hanno in dotazione due raccordi: uno cilindrico A, uno conico B fig. 5.
Scegliere il raccordo appropriato in base al paese d’installazione.
Per non provocare sollecitazioni all’apparecchio si consiglia di eseguire l’allacciamen-
to all’impianto nella sequenza indicata:
CILINDRICO Fig. 5
AB
IT
Chiave esagonale
Fig. 6
5
Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore
o dal suo servizio assistenza tecnica o comunque da una persona con qualifica simila-
re, in modo da prevenire ogni rischio. Il conduttore di terra (giallo-verde) deve essere
obbligatoriamente più lungo di 10 mm. La sezione dei conduttori interni deve essere
appropriata alla potenza assorbita dal piano cottura (vedi etichetta) ed il tipo di cavo
deve essere H05RR-F, H05VV-F, H05V2V2-F.
Dichiarazione di conformità. Questa apparecchiatura, nelle parti destinate a venire
a contatto con sostanze alimentari, è conforme alla prescrizione della dir. CEE 89/109
e al D.L. di attuazione N° 108 del 25/01/92.
Apparecchio conforme alle direttive europee 89/336/CEE, 90/396/CEE, 73/23/CEE
e successive modifiche.
LINEA L
TERRA
NEUTRO N
RETE DI
ALIMENTAZIONE
ELETTRICA
MARRONE
GIALLO/VERDE
BLU
CAVO DI
ALIMENTAZIONE
Le istruzioni sono rivolte al personale autorizzato all’installazione dell’apparecchio in
conformità alle norme UNI-CIG 7129-7131. Qualsiasi intervento deve essere esegui-
to con apparecchiatura disinserita elettricamente.
Sul piano di lavoro è indicato, con apposite targhette, il tipo di gas per il quale l’apparec-
chio è predisposto.
È tuttavia possibile usare altri tipi di gas dopo aver eseguito dei semplici adattamenti.
(Vedere indicazioni paragrafi seguenti)
ll collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere ef-
fettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati
che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire
le operazioni indicate al paragrafo «Adattamento ai diversi tipi di gas». Nel caso di ali-
mentazione con gas liquido da bombola, utilizzare regolatori di pressione conformi alle
Norme UNI-CIG 7432.
Importante: per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore
durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori
indicati nella tabella consumi gas.
Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di te-
nuta conformi alla UNI-CIG 9264.
La messa in opera dei tubi flessibili deve essere effettuata in modo che la loro lun-
ghezza, in condizioni di massima estensione, non sia maggiore di 2 m.
IMPORTANTE : ad installazione ultimata controllare la PERFETTA TENUTA di tut-
ti i raccordi utilizzando una soluzione saponosa e MAI UNA FIAMMA. Assicurarsi
inoltre, che il tubo flessibile non possa essere a contatto con una parte mobile
del modulo da incasso (es. cassetto) e che non sia situato in luoghi dove possa
essere danneggiato.
ALLACCIAMENTO ALLA RETE GAS
