Daikin RKH20CVMB [13/13] Установка

• Наружные блоки сплитсистем • R410A • RKH202535CVMB

• Серия SPLIT – Sky Air • Наружные блоки

11 Установка

Обмотать трубу по всей длине

отделочной лентой

Оставить пространство для сервисного

обслуживания трубопроводов и

электрических элементов

Если имеется опасность опрокидывания

блока, прикрутите ножки болтами или

проволокой.

В местах с плохим дренажом установить наружный блок

на подставки. Регулируя высоту ножек, установите блок в

горизонтальное положение. При недостаточном

выравнивании блока по горизонтали могут возникать

утечки воды.

Сервисная крышка

Снятие сервисной крышки:

• Сервисную крышку можно

открыть/закрыть.

• Для снятия крышки сдвиньте ее вниз.

Крепление сервисной крышки:

• Для крепления сервисной крышки

вставьте ее верхнюю часть в наружный

блок.

• Затяните винты.

Модель Класс 20/25/35

Максимально допустимая длина Только охлаждение: 15 м

Максимально допустимая высота 15 м

Количество дополнительного хладагента,

требующегося для трубы хладагента, 20 г/м

длина которой превышает 10 м

Труба газообразного хладагента НД 9,5 мм

Труба жидкого хладагента НД 6,4 мм

* Проследить, чтобы было залито необходимое количество дополнительного хладагента, т. к.

неверная заливка может привести к снижению производительности системы.

Центры отверстий

под болты ножек

Центры

отверстий под

болты ножек

От боковой

поверхности

блока

250 м

т стен

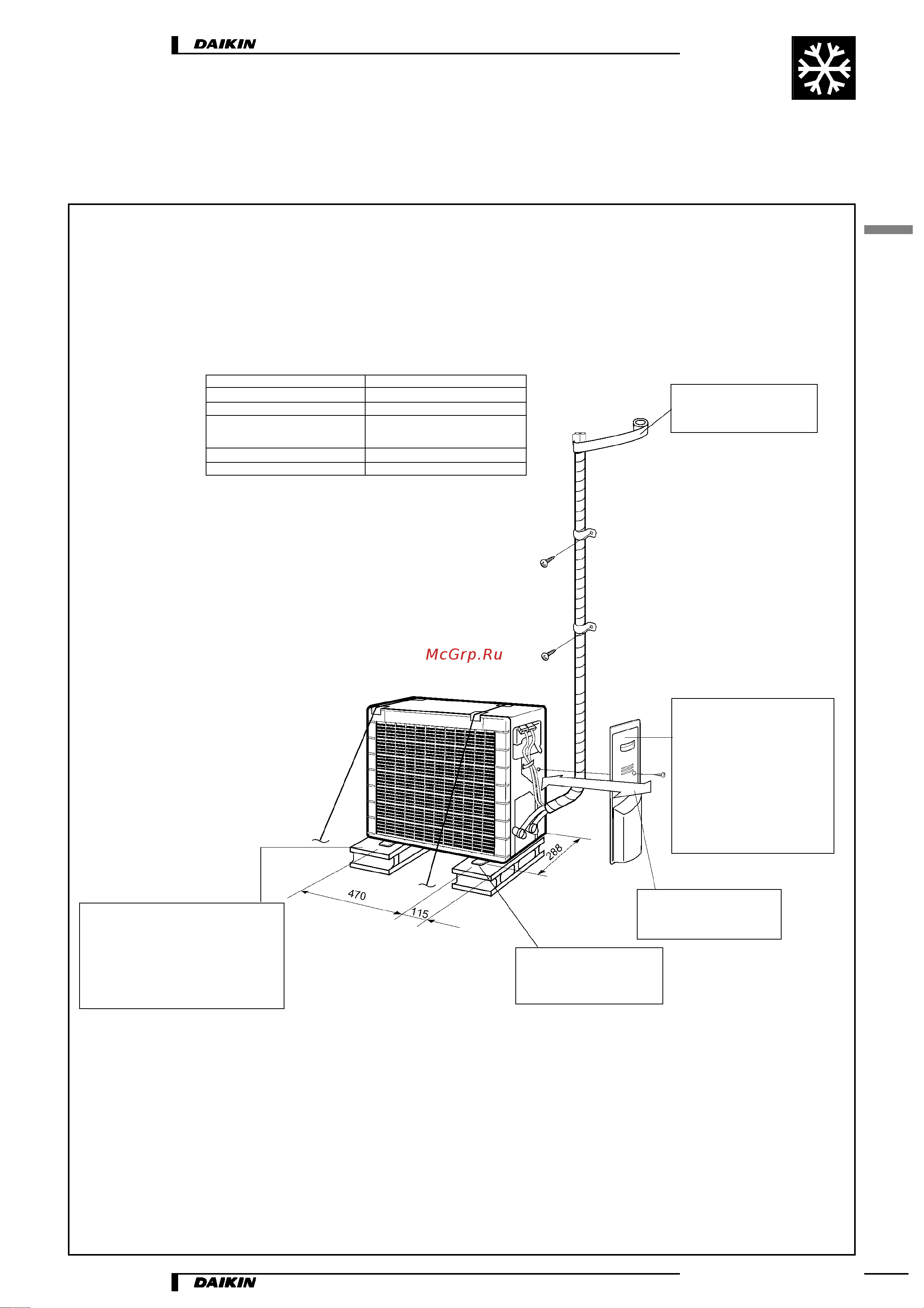

Схемы монтажа наружного блока

RKH20,25,35C
