Daikin RKH20CVMB [9/13] Электрические схемы

• Наружные блоки сплитсистем • R410A • RKH202535CVMB

• Серия SPLIT – Sky Air • Наружные блоки

RKH20,25,35C

3D042577A

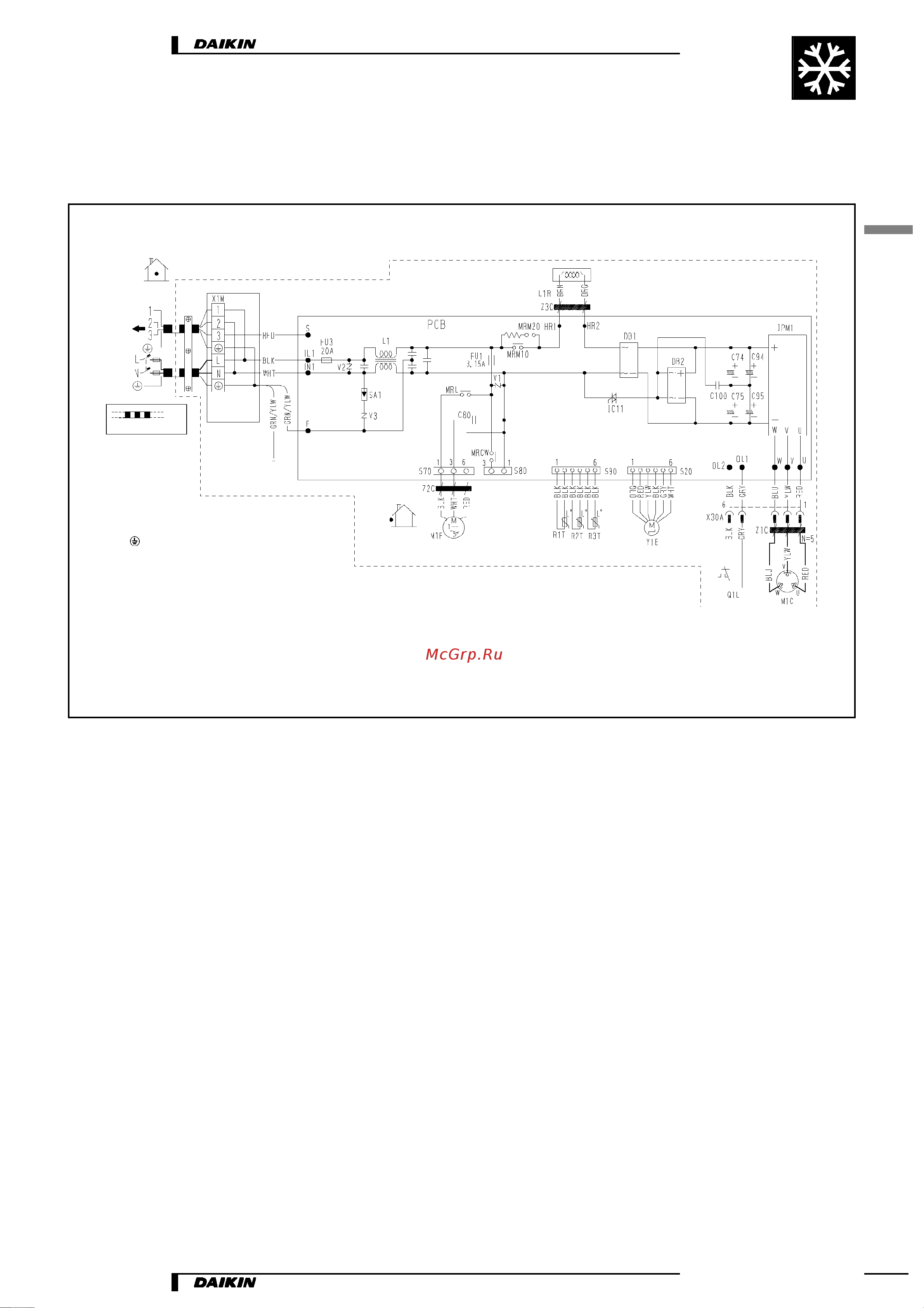

7 Электрические схемы

(нагнетание)

(Конденсатор)

Наружный

блок

(наружный блок)

: Защитное заземление

X1M : Клеммная колодка

С74, С75, С80,

C94, C95, С100 : Конденсатор

DB1, DB2 : Диодный мостик

FU1, FU3 : Предохранитель

L : Фазовый провод

L1 : Катушка

L1R : Электрический реактор

M1C : Электродвигатель компрессора

M1F : Электродвигатель вентилятора

PCB : Печатная плата

MRCW, MRL,

MRM10, MRM20 : Магнитное реле

N : Нейтраль

Q1L : Защита от перегрузки

Внутренний

блок

Обозначения цветов: BLK: Черный, WHT: Белый, BRN: коричневый,

RED: Красный, GRN: Зеленый, YLW: Желтый, ORG: оранжевый, GRY: серый

Электропроводка по месту

R1T, R2T, R3T : Термистор

S20, S75, S80, S90 : Разъем

SA1 : Разрядник для защиты от

перенапряжений

Z1C, Z2C, Z3C : Ферритовый сердечник

IC11 : Твердотельное реле

IMP1 : Микропроцессорный силовой

модуль

V1, V2, V3 : Варистор

Y1E : Регулирующий вентиль

(электронного типа)

ПРИМЕЧАНИЕ

1. Требования по электропитанию приведены на шильдике
