Daikin RKH20CVMB [6/13] Габаритные и установочные чертежи
![Daikin RKH20CVMB [6/13] Габаритные и установочные чертежи](/views2/1774297/page6/bg6.png)
1
• Наружные блоки сплитсистем • R410A • RKH202535CVMB
• Серия SPLIT – Sky Air • Наружные блоки
6
4

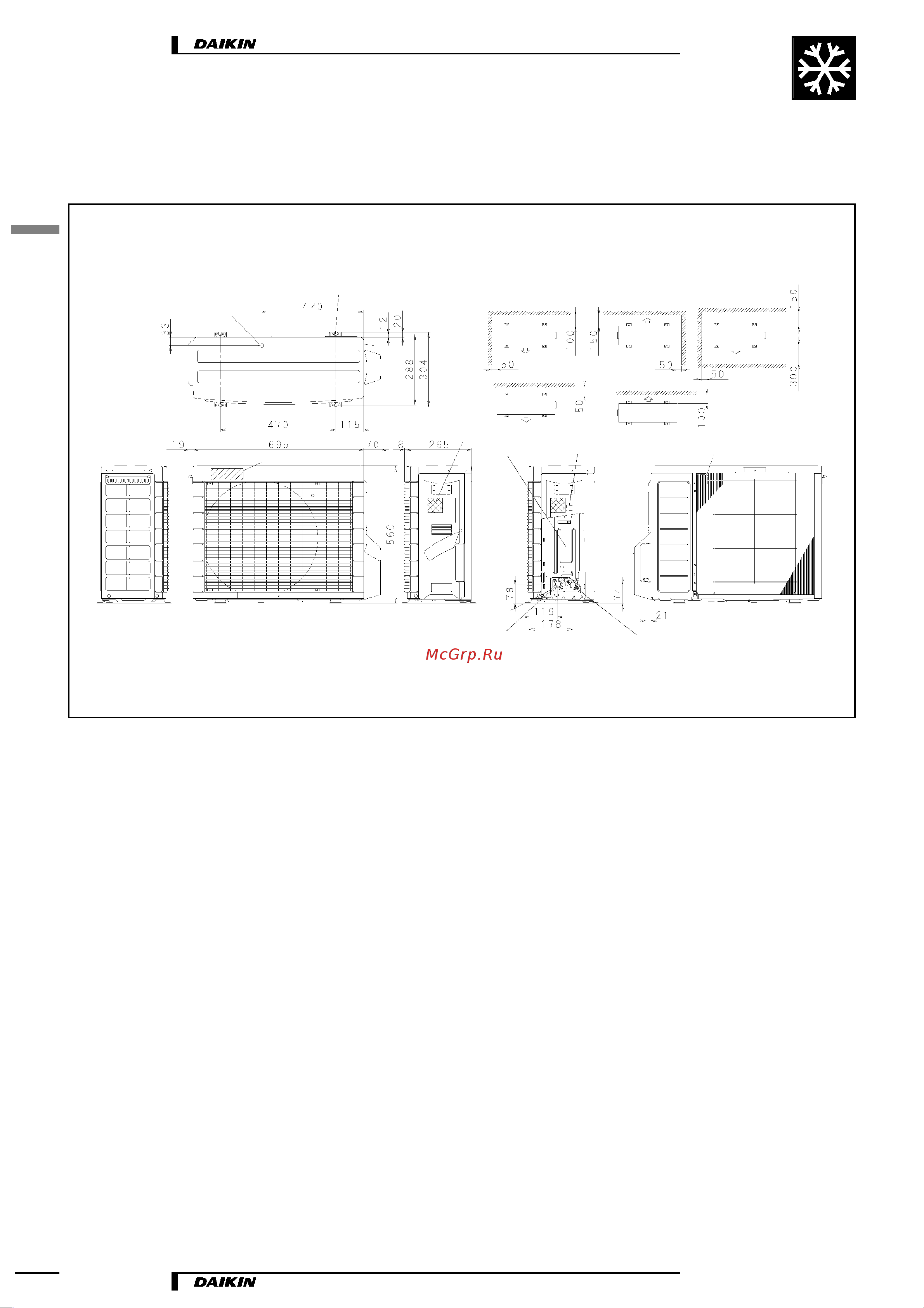

4 Габаритные и установочные чертежи
RKH20,25,35C
3D042721A
Выход дренажа
(для присоединения шланга ВД 15,9)
4 отв. под анкерные болты (М8 или М10)
Термистор наружного воздуха
Клеммная колодка с
клеммой заземления
Подвод
электропитания
Минимальное пространство для обдува
воздухом
Сервисный порт
Запорный вентиль в контуре газообразного хладагента
(теплоизолированная медная трубка ∅B)
При снятой крышке
запорного вентиля
Запорный вентиль в контуре жидкого хладагента
(теплоизолированная медная трубка ∅A)
Высота стены на стороне выхода
воздуха = не более 1200
Шильдик
Табличка производителя
единица измерения (мм)
